5 Raccordement électrique

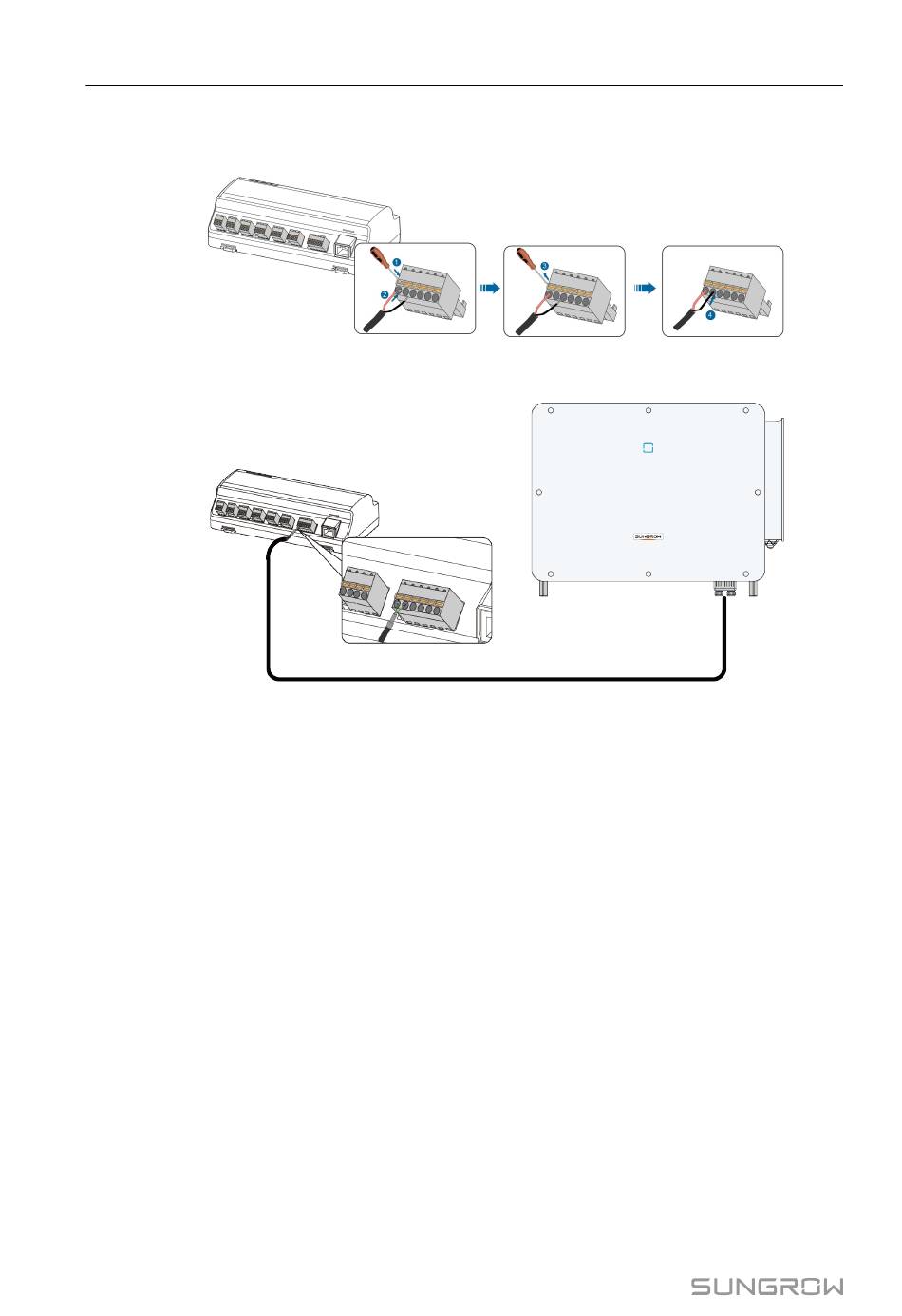

Étape 3 Branchez le câble de communication sur les ports RS485 du Logger1000, comme représenté
dans la figure ci-dessous.
Étape 4 Connectez le Logger1000 à l'onduleur.
- - FIN
5.3.2 Connexion à plusieurs appareils
Plusieurs onduleurs sont connectés à l'Enregistreur100 via le RS485 installé en série. Si
plus de 15 onduleurs (14 onduleurs, pour les appareils autres que le Logger1000) sont
connectés sur le bus RS485, il est recommandé de connecter une résistance de borne de
120 Ω en parallèle aux lignes RS485A et RS485B sur le devant ou l'arrière du bus.
