Lorsque vous utilisez un câble en cuivre multi-torons et multiconducteurs, sertissez
une borne de style euro appropriée à l'extrémité du câble de communication, puis
branchez-la au port RS485 du Logger1000.

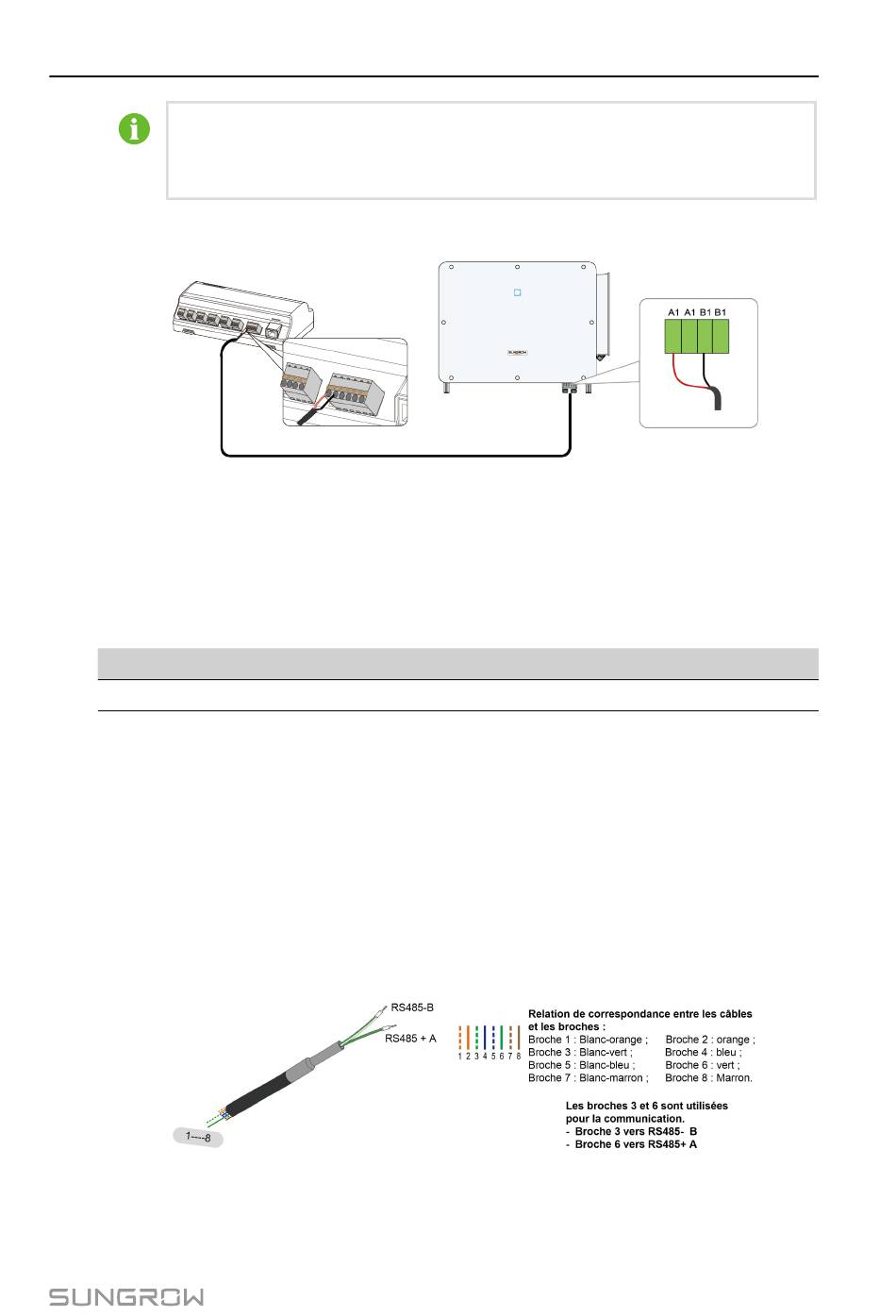

Étape 4 Connectez le Logger1000 à l'onduleur.
- - FIN
5.3.1.2 Connexion du port RJ45
Spécification du câble de communication :
Câble
Câble de communication RJ45
Étape 1 Guidez le câble de communication RS485 de l'onduleur vers la zone de câblage du
Logger1000.
Étape 2 Dénudez la gaine isolante du câble de communication en utilisant une pince à dénuder
Ethernet et sortez les câbles de signal RS485A/B correspondant. Insérez les bornes situées
aux extrémités du cordon dans les câbles de signal RS485+ A et RS485- B, puis sertissez-les
avec une pince à sertir. Coupez le câble de signal redondant et installez sur celui-ci une gaine
thermorétractable.
Si le câble de communication est un câble Ethernet blindé, le câble blanc-vert 3 est défini en
tant que câble RS485-B et le câble vert 6 en tant que câble RS485 + A.
Type
Câble Ethernet à paire torsadée blindée
5 Raccordement électrique
27
