5 Raccordement électrique
5.1 Consignes de sécurité
AVIS
Tout branchement incorrect des câbles peut provoquer des dommages sur
l'appareil, voire des blessures corporelles.
AVIS
Tous les câbles doivent être intacts, bien isolés, correctement dimensionnés et
solidement branchés.
5.2 Présentation du port

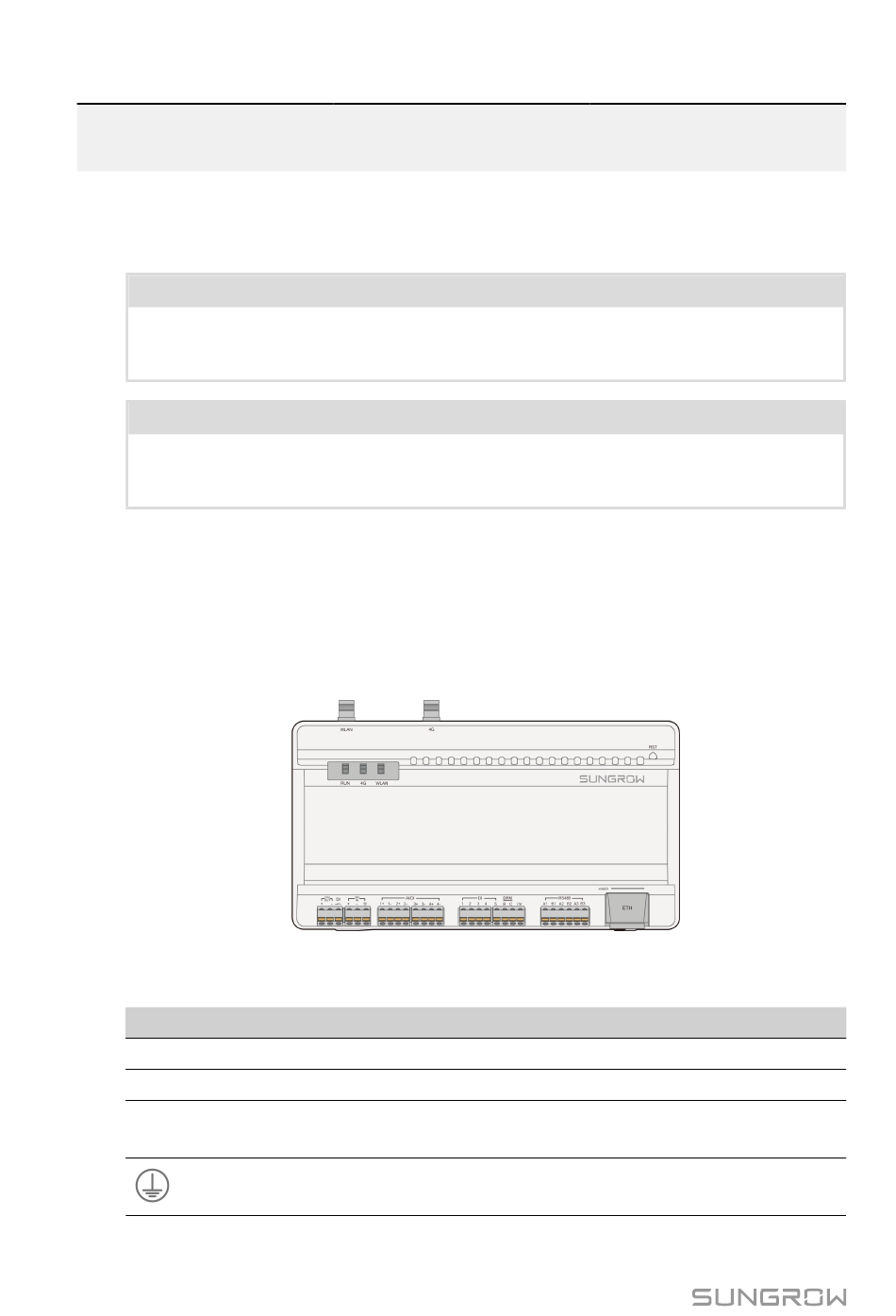

Les bornes de câblage externes sont situées en bas du Logger1000 et la zone de câblage
est représentée dans la figure ci-dessous.
Tableau 5-1 Description du port
Port
24 V SORTIE
DI
24 V ENTRÉE
24
Figure 5-1 Zone de câblage
Fonction
Puissance de sortie 24 V
Convertisseurs AI en DI
Puissance d'entrée
24 V :
Mise à terre
Description
24 V±5 %, le courant de sortie max. : 0,5 A
Appuyer pour activer la fonction AI/DI
24 V±3 %
Connexion du câble de mise à la terre de
protection
