5 Raccordement électrique
Marque
1
Sfere
2
Acrel
3
Acrel
4
Weidmüller
5
SUNGROW
6
Schneider
7
Janitza
Connexion RS485

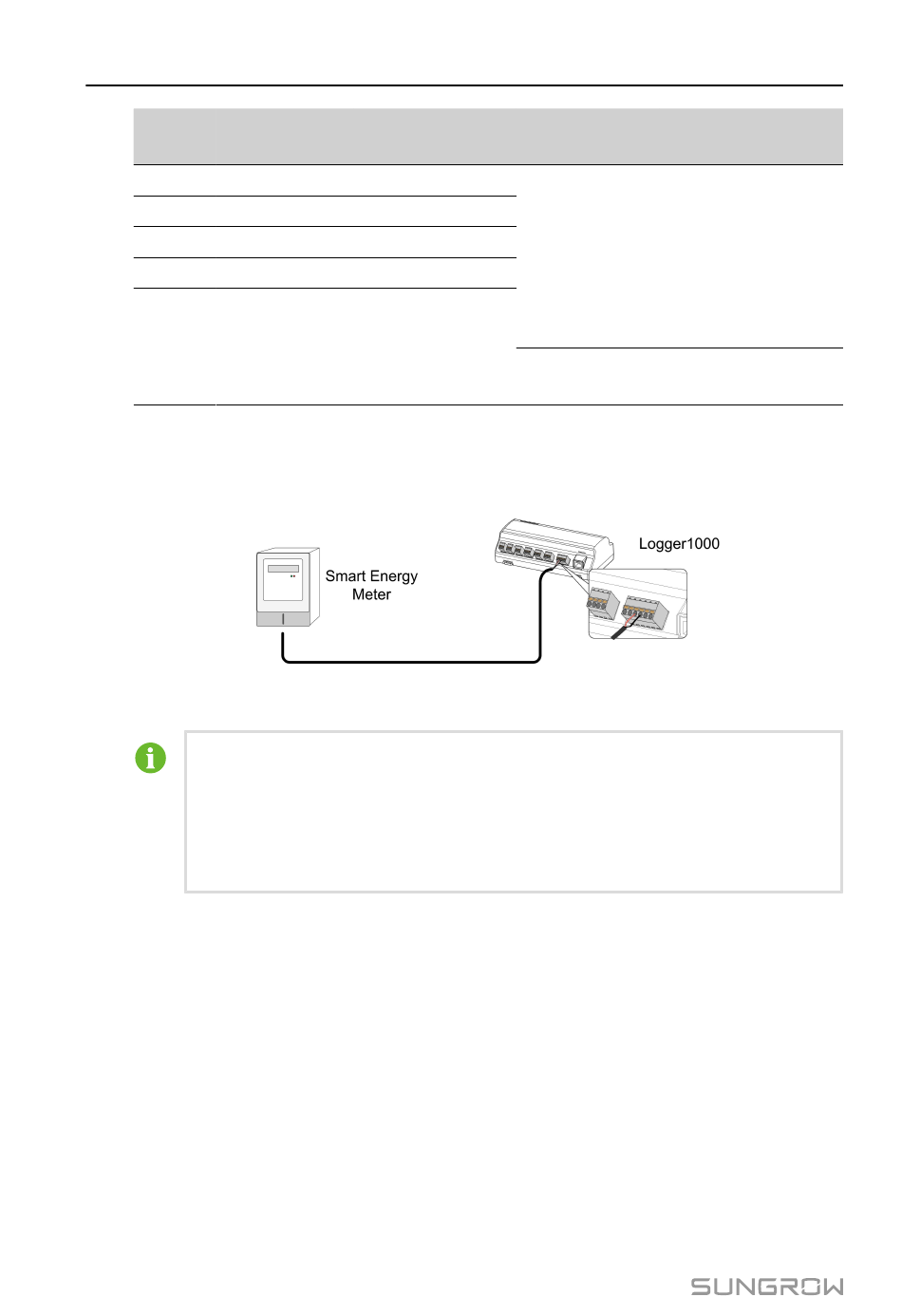

La figure suivante présente la connexion entre le Logger1000 et le Smart Energy Meter.
Branchez le câble de communication du Smart Energy Meter au port RS485 du Logger1000.
Tous les appareils sur chaque RS485 prennent en charge le même protocole de
communication.
Si vous utilisez des compteurs Weidmüller ou Janitza, il est nécessaire de
connecter le port RS485 A/B du compteur au port RS485 B/A du Logger1000.
Connexion Ethernet
La figure suivante présente la connexion entre le Logger1000 et le Smart Energy Meter.
30
Type de
Type
protocole
PD194E/Z
PZ96-E3
DTSD1352
Modbus RTU
EM 610
DTSU666
IEM3255
UMG604,UMG
Modbus RTU
104
Modbus TCP
Câblage
Connexion RS485
Connexion RS485
Connexion Ethernet
