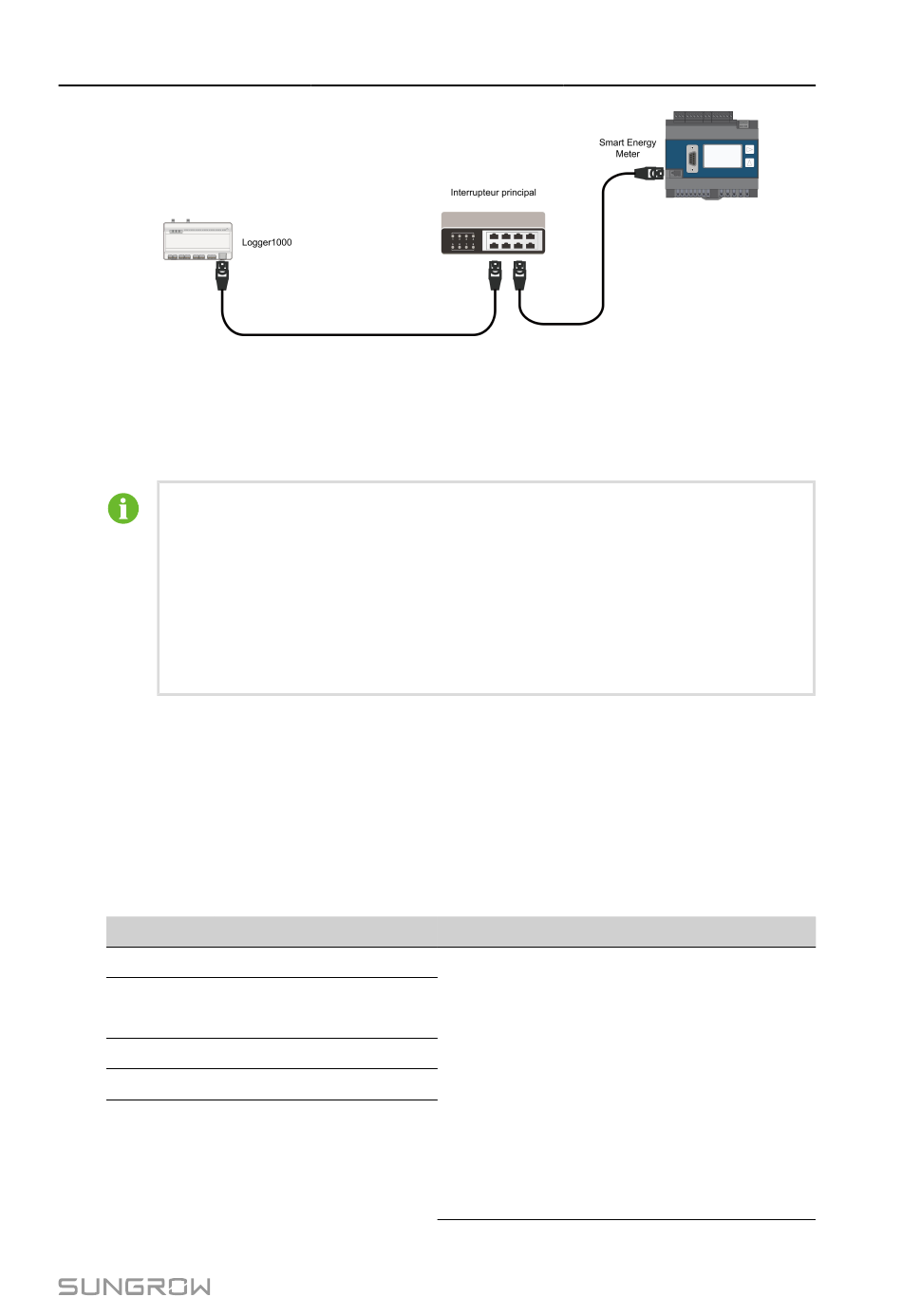

Préparez deux câbles Ethernet appropriés. Connectez le câble provenant du compteur
d'énergie intelligent à un port du commutateur central. Connectez une extrémité de l'autre
câble Ethernet à un autre port du commutateur central et l'autre extrémité au port « ETH »
du Logger1000.
S'il n'y a pas de commutateur principal connecté sur site, branchez le câble
de communication du Smart Energy Meter directement sur le port « ETH » du
Logger1000.
La distance de transmission effective la plus longue du câble réseau est de
100 m, et il est recommandé que la distance réelle ne dépasse pas 90 m. Un
câble CAT 5E ou un câble réseau d'une catégorie supérieure est recommandé.
5.3.4 Connexion à la station météo
La station météo inclut la station météo standard et la station météo discrète. La station
météo discrète est composée de plusieurs capteurs.
Il est recommandé d'utiliser la station météo en conformité avec le protocole Modbus. La
station météo peut être connectée au Logger1000 via le port RS485 ou le port AI. Les types
de station météo recommandés sont les suivants :
N°
Type
1
PC-4
2
PC-4 PRO
3
WING-TRACKER
4
WS601
5
SMP10
6
RT1
7
PVMet75
8
PVMet200
9
Si-RS485TC
Câblage
Connexion RS485
5 Raccordement électrique
31
