5 Raccordement électrique

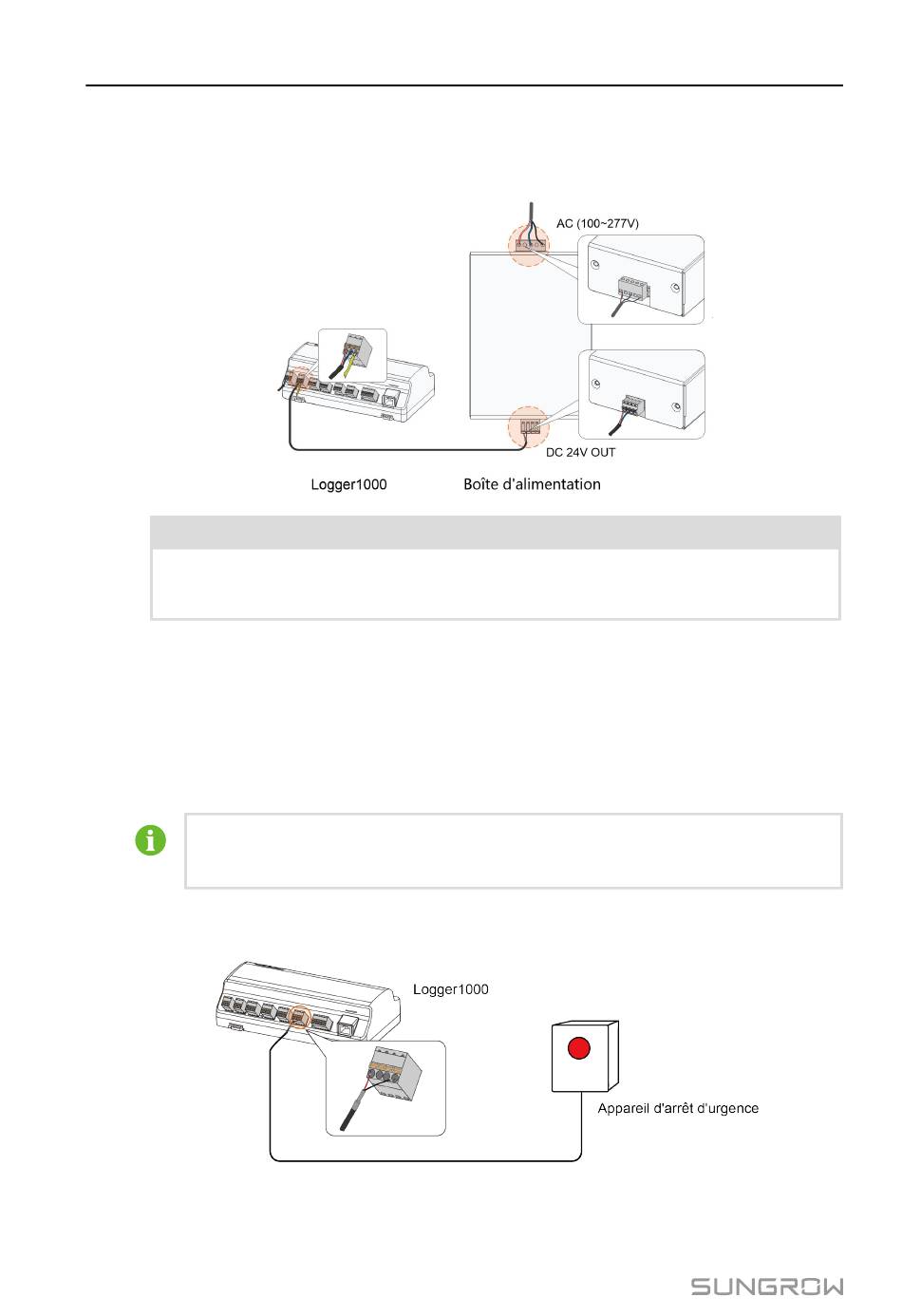

Étape 4 Branchez le câble CC du port « 24V IN » du Logger1000 au port « DC 24V OUT » du boîtier
d'alimentation. Branchez le câble CA dénudé sur le port « AC (100~277V) » du boîtier
d'alimentation et branchez l'autre extrémité du câble CA à l'alimentation CA 220 V.
AVIS
La source d'alimentation doit respecter les exigences relatives à la source
d'alimentation limitée ou PS2.
- - FIN
5.7 Branchement à l'appareil d'arrêt d'urgence
L'enregistreur de données peut recevoir des signaux DI de l'appareil d'arrêt d'urgence.
Le port DI5 doit uniquement être utilisé pour brancher l'appareil d'arrêt d'urgence.
L'appareil d'arrêt d'urgence n'est pas compris dans la livraison.
Branchez le fil de signal de l'appareil d'arrêt d'urgence au port « DI5 » et le fil de terre au
port « 0V » de l'enregistreur de données.
38
