8.2 Description des interfaces
Le Logger1000 est équipé d'interfaces de commande numériques et d'interfaces de
commande analogiques pour la réception des signaux numériques et analogiques envoyés
par le centre de répartition du réseau.
8.2.1 Interface de commande numérique
• Les interfaces de commande analogiques se trouvent en bas du Logger1000. Il existe
cinq ports dédiés aux entrées numériques.
• Il existe également 4 ports étiquetés « AI/DI » qui peuvent servir d'entrées analogiques
ou numériques. Pour configurer les ports « AI/DI » pour l'entrée numérique, vous devez
connecter un câble d'alimentation du port « 24V OUT+ » (SORTIE 24 V+) au port « DI ».
Tableau 8-1 Définition des signaux de l'interface de commande numérique
Signal
DI
1+, 1-, 2+, 2-, 3+, 3-, 4+, 4-
1, 2, 3, 4, 5
DRM
0 V
En Allemagne et dans certains autres pays européens, la société de réseau utilise
un récepteur de commande d'ondulation pour convertir les signaux de répartition
du réseau et les envoyer sous forme de contacts secs. Dans ce cas, la centrale
doit recevoir les signaux de répartition du réseau sous forme de communication de
contact sec.

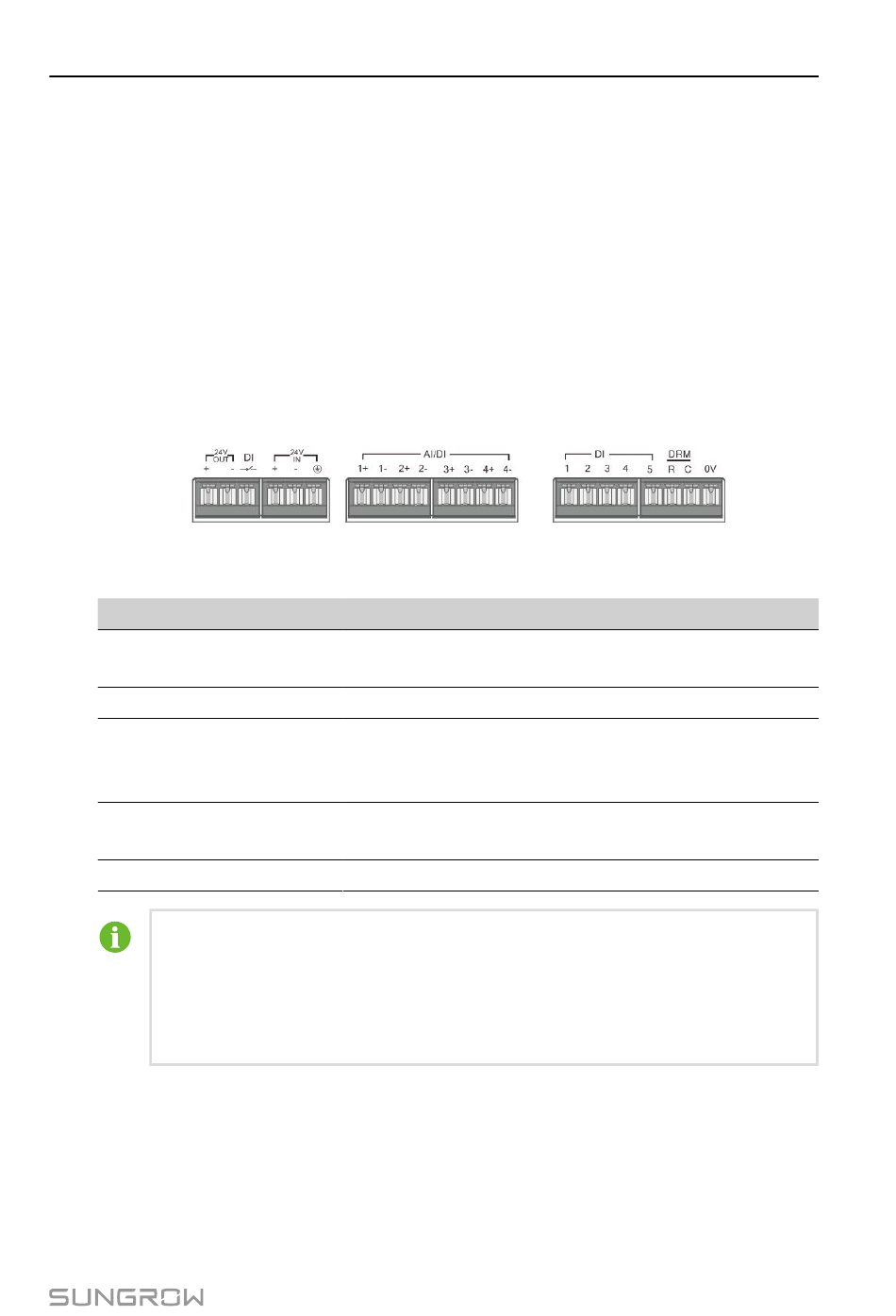

Figure 8-2 Interface de commande numérique
Définition
Permet au commutateur des ports AI de fonctionner
comme des ports DI.
4 canaux d'entrée pour les signaux à contact sec.
5 canaux d'entrée numérique pour les signaux à contact
sec. Le port DI5 est utilisé pour brancher l'appareil d'arrêt
d'urgence.
Fonctionne avec les ports DI1 vers DI4 pour implémenter
la fonction DRM (Demand Response Management).
Point de mise à la terre pour l'appareil d'arrêt d'urgence.
8 Contrôle de la puissance (Système PV)
77
