5 Raccordement électrique
Câble
Câble de communication
RS485

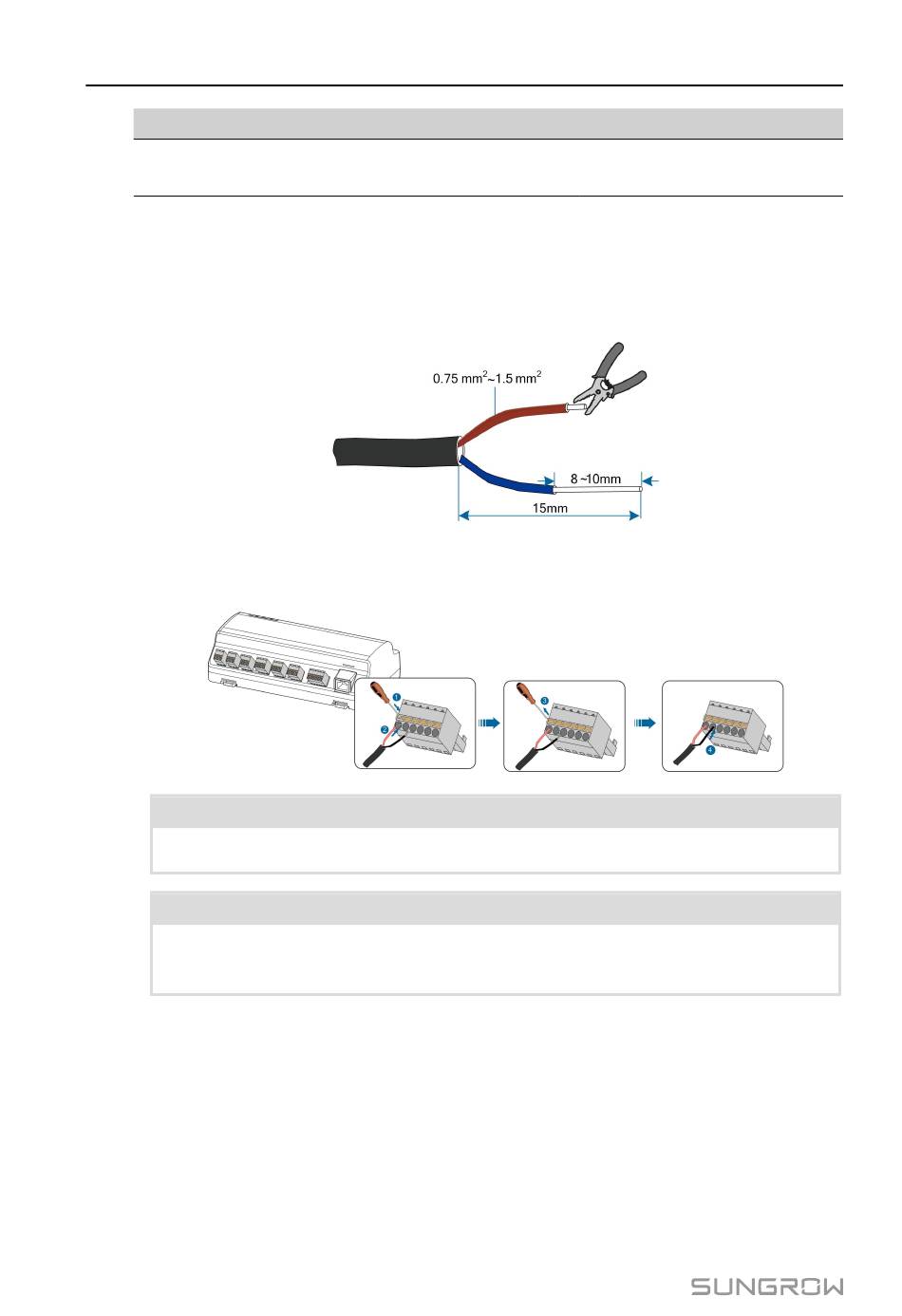

Étape 1 Guidez le câble de communication RS485 de l'onduleur vers la zone de câblage du
Logger1000.
Étape 2 Dénudez la gaine et la couche isolante du câble à l'aide d'une pince à dénuder d'environ
15 mm et 8 à 10 mm respectivement.
Étape 3 Branchez le câble dénudé sur les ports RS485 du Logger1000, comme représenté dans la
figure ci-dessous.
AVIS
Le RS485A est connecté au port A tandis que le RS485B est connecté au port B.
AVIS
Le câble de communication RS485 doit être une paire torsadée blindée avec la couche
de blindage reliée à la terre en un seul point
26
Type
Paire torsadée blindée
Section recommandée
0,75 mm
2
~1,5mm
2
