13 Capot
13
Capot
Le capot et la plaque arrière sont en aluminium anodisé teinte naturelle. Les flasques sont en tôle
d acier laquée noir.
13.1
Pose et ouverture du capot

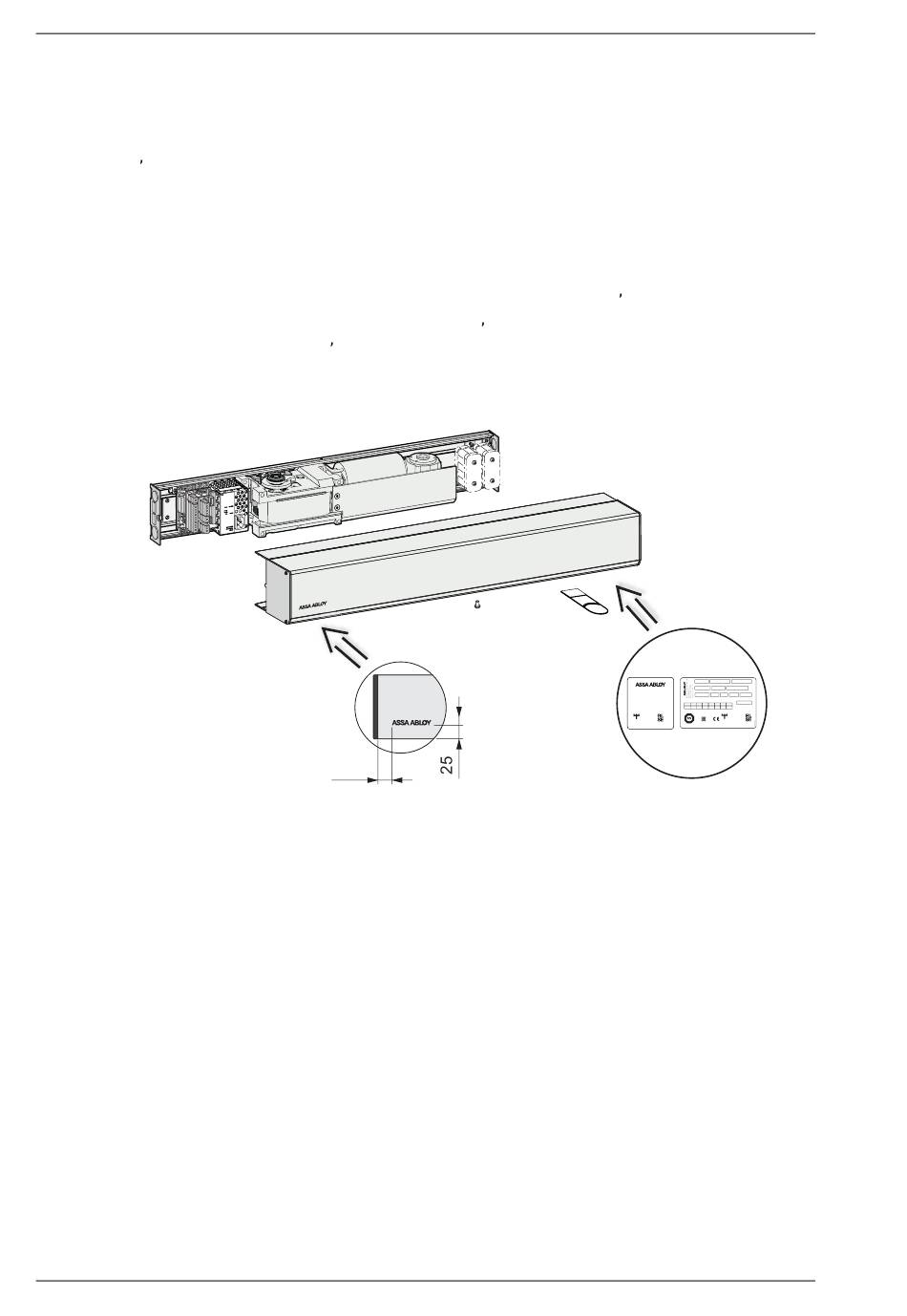

Le capot est glissé par-dessus la plaque arrière afin que les bords se logent dans les rainures.
Emboîter par le bas le capot sur la plaque arrière en le passant à travers la sortie d'arbre. Finir
d'emboîter le haut du capot sur la deuxième rainure. Fixer le capot à l aide de la vis.
Une fois correctement installé et réglé, appliquer l étiquette du produit (incluant le marquage CE)
en bas à droite du capot de l opérateur (voir illustration).
Collez le logo ASSA ABLOY sur le capot – voir illustration.
Uniquement pour la Suède : Apposer l'étiquette SITAC à côté de l'étiquette produit - voir illustration.
66
25
Edition 2023-10-16
XXXXXXX
XXXXXXXXXXXXX
XXXXXXXXXX
ART. NO.
DESIGNATION
TYPE
XXXXXX
XXXX
XXXXXXXXXXX
PROJECT/SERIAL NO.
YEAR+WEEK
TEMPERATURE
Ersätter lås med fallkolv till
XXXXXXX
XXXX
XXX
XX/XX
XXXXX
typgodkända
VAC
A
W
Hz
LOAD
slagdörrar enl. förteckning
XXXXXXX
Skydd mot olyckor vid
1
2
3
4
5
6
7
8
PROD. ORDER
rörliga anordningar
CLASSIFICATION DIN 18650
CERTIFIERING
CERTIFIERING
KONTROLL
KONTROLL
1002
SÜD
1002
xxxxxxx
xxxxxxx
