11 Branchement électrique
11.2

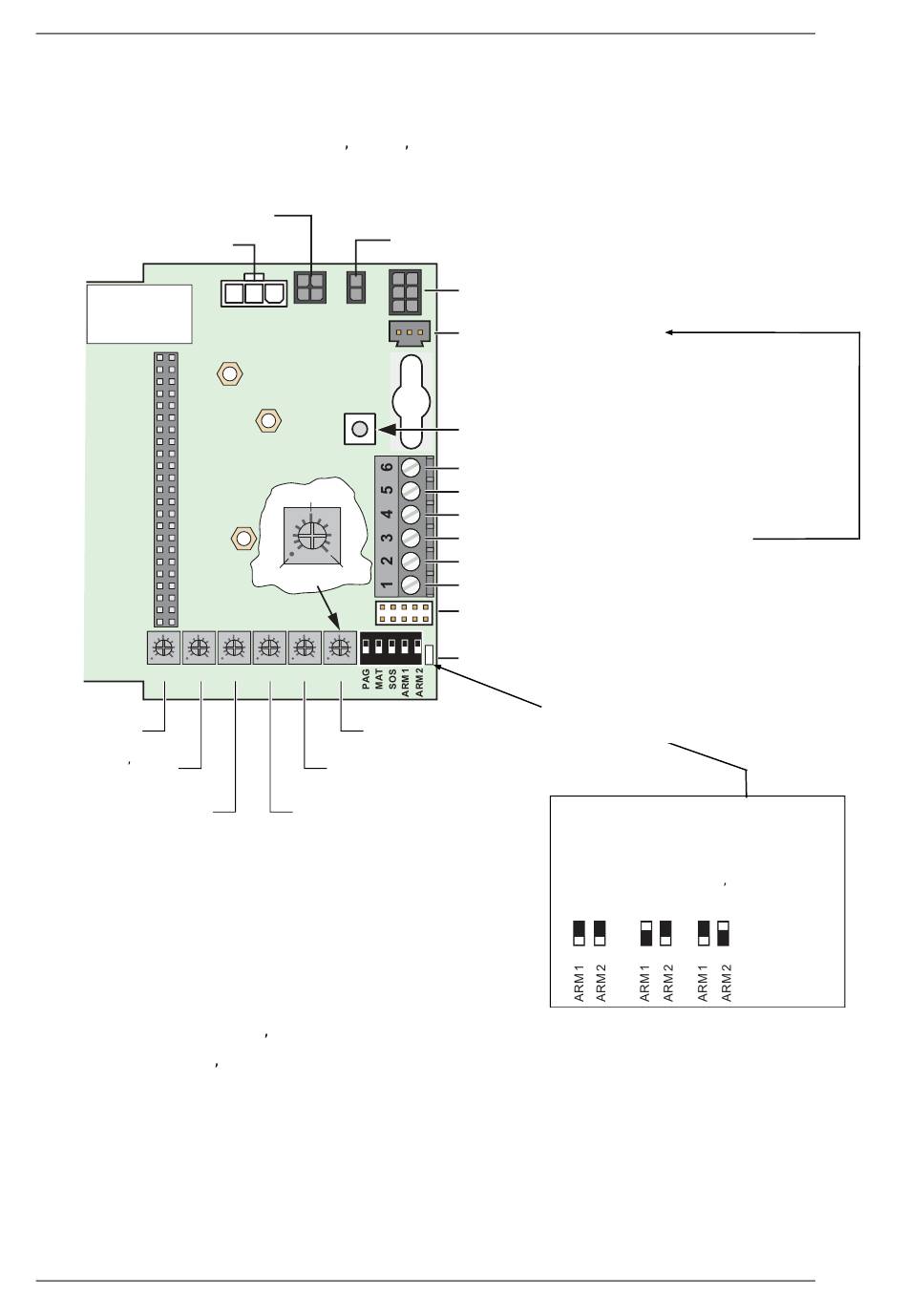

Cartes de commande
11.2.1
CU-ESD
La CU-ESD peut être équipée d unités d extension, EXU-SI et/ou EXU-SA, selon les fonctions dema-
ndées.
Voir page 15 ou 17.
Moteur
SPTE OPSP CLSP
Tension du
ressort
Vitesse d ouver-
ture
Vitesse de fer-
meture
11.2.2
Sélection de bras d entraînement
Le réglage d usine du bras est PUSH, si PULL ou ST iest nécessaire :
a Mettre l'alimentation sur OFF
b Choisir le réglage du bras
c Mettre l'alimentation sur ON
Après toute modification de sélection de système, un nouvel apprentissage doit être effectué.
56
Encodeur
5 s
HOT
1.5 s
30 s
ON
1
2 3 4 5
POAS
CLTQ
HOT
Temporisation
Couple de fermeture
Assistance
Edition 2023-10-16
Contacteur d'à-coup de fermeture
Synchronisation de porte double
ON/OFF /contact ouvert
HOLD
LRN
BOUTON D'APPRENTISSAGE
24 V DC
LOUT
Blocage pour OPD (-)
Détecteur de présence en hauteur/tapis de sécurité
OPD
XIMP
Impulsion intérieure commandée par
IIMP
Impulsion intérieure
GND
Terre
Détecteur de présence en hauteur (avec 24 V,
OPD
LOUT et impulsion de sécurité)
LED
DIP-switch représentés
en position OFF .
PAG
MAT
SOS
ARM 1/2 Réglage du bras d entraînement
PUSH & GO
Tapis de sécurité
Arrêt en cas d'immobilisation
PUSH
PULL
ST
4 5
4
5
4
5
