Assa Abloy RD600-2 Manuel D'utilisation
Assa Abloy RD600-2 Manuel D'utilisation

Assa Abloy RD600-2 Manuel D'utilisation

Porte tournante

Publicité

Liens rapides

Instructions d'origine
Manuel d'utilisation
Entrance Systems
Porte tournante
ASSA ABLOY RD600-2 (CDC500)
Traduction des instructions du fabricant

Publicité

loading

Sommaire des Matières pour Assa Abloy RD600-2

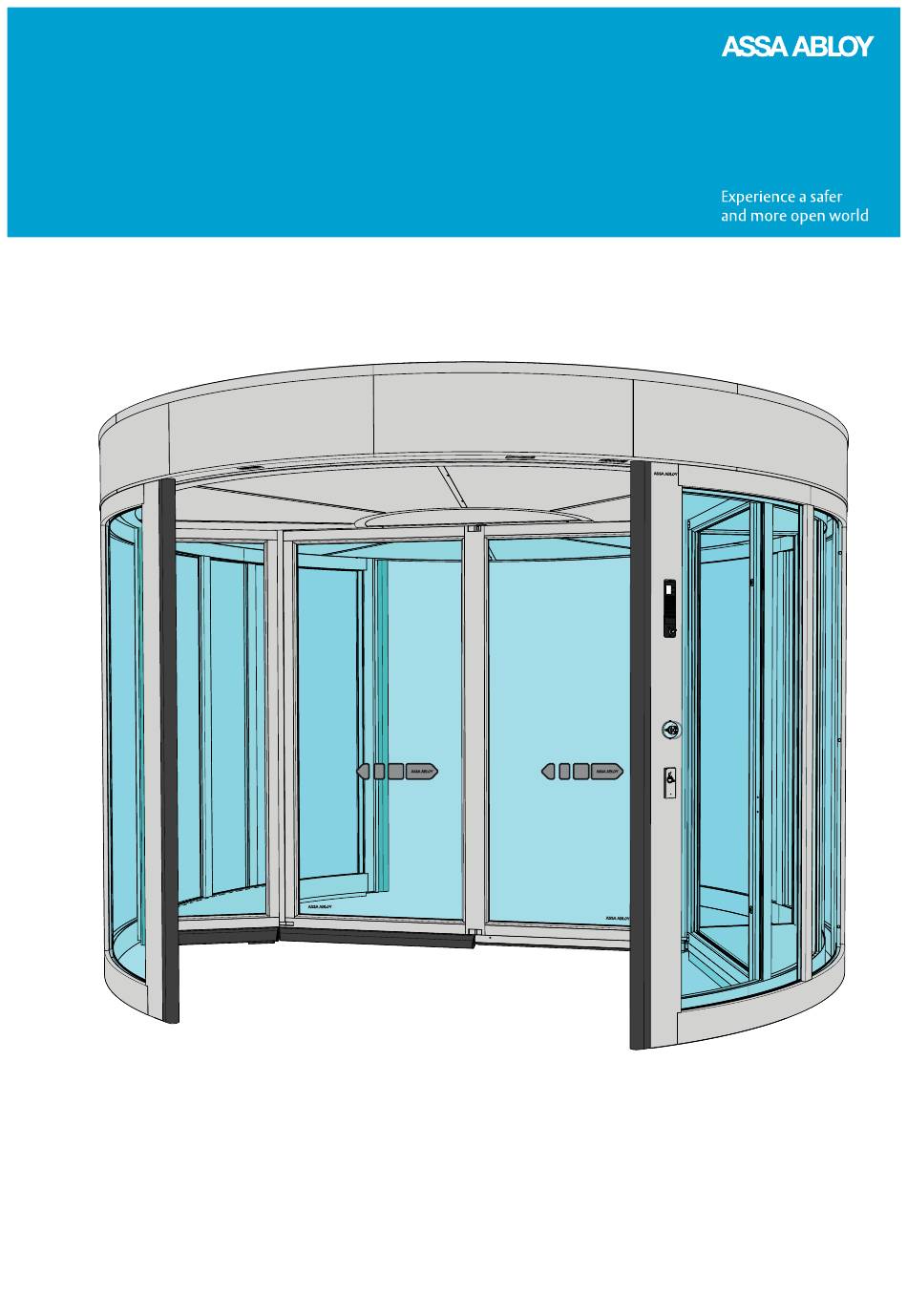

  • Page 1 Instructions d'origine Manuel d'utilisation Entrance Systems Porte tournante ASSA ABLOY RD600-2 (CDC500) Traduction des instructions du fabricant...
  • Page 2 Garantie ..............................Maintenance par l utilisateur ......................Utilisation prévue ..........................Spécifications techniques ........................ Fonctionnement de ASSA ABLOY RD600-2 ................Nomenclature ............................Paramétrage et utilisation du PCD ....................Informations générales sur le PCD ..............Messages d information sur l affichage du PCD ..........
  • Page 3 Déclaration de Conformité ..............................................................................ASSA ABLOY en tant que mots et logos, sont des exemples de marques commerciales appartenant au groupe ASSA ABLOY. © ASSA ABLOY Entrance Systems, 2022 Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
  • Page 4 Présentation des remarques et signaux d avertissement Différents symboles et textes sont utilisés dans ce manuel pour faciliter la compréhension et l iden- tification. Remarque: Lorsque vous voyez Remarque !, celle-ci contient des conseils et des informations utiles pour garantir une utilisation correcte et conforme du système. Situation potentiellement dangereuse pouvant entraîner des blessures mineures ou graves, voire mortelles, et causer des dommages matériels mineurs ou substantiels.
  • Page 5 • Vérifiez fréquemment l'installation pour détecter tout déséquilibre, le cas échéant, et tout signe d'usure ou de détérioration des câbles, des ressorts et des fixatio- ns. Ne pas utiliser la porte si des réparations ou ré- glages s'avèrent nécessaires. • Ne pas utiliser l'équipement si des réparations ou des réglages s'avèrent nécessaires.
  • Page 6 • La porte peut être actionnée automatiquement par des détecteurs ou manuellement par des télécomma- ndes. • Ne poussez pas le vantail quand la porte fonctionne. • Ne vous précipitez pas à travers une porte qui se ferme • Cet appareil peut contenir des batteries qui ne peuvent être remplacées que par des personnes qua- lifiées.
  • Page 7 Félicitations pour votre nouvelle porte ASSA ABLOY Entrance Systems ABconçoit des portes automatiques depuis plus de 50 ans. Une technologie de pointe associée à des matériaux et des composants soigneusement testés nous permet de vous proposer un produit de première qualité.
  • Page 8 À tout dommage causé de façon directe ou indirecte, par des circonstances échappant au contrôle de la société concernée au sein de ASSA ABLOY Entrance Systems, telles qu'un différend, un in- cendie, une catastrophe naturelle, une importante mobilisation militaire, une insurrection, une réquisition, une saisie, un embargo, des restrictions de l'utilisation de l'alimentation, des défauts...
  • Page 9 (correspond à une vitesse de vent d'environ 28 m/s) La ASSA ABLOY RD600-2 est une porte tournante automatique développée pour assurer un accès sans courants d'air aux bâtiments. La porte peut être utilisée en intérieur ou en extérieur. En extérieur, elle doit être équipée d'un capot étanche à...
  • Page 10 évacuation par le centre. La conception de RD600-2 comprend des dispositifs de sécurité standard aussi bien sur le plan ho- rizontal que vertical.
  • Page 11 Nomenclature FU NC FU NC DA TA DA TA ↑ ↑ – – ↓ ↓ FUNC FUNC DATA DATA ↑ ↑ ↓ ↓ – – ILL-02045 N° Description Bouton-poussoir intérieur, la porte tourne de 360° Unité de commande principale CDC500 (derrière les tôles de couverture) Cellules photoélectriques de sécurité...
  • Page 12 ASSA ABLOY Entrance Systems pour révision d entre- tien. Fonctionnement en temps réel ON, voir "Fonction- DATA nement en temps réel" à la page 19. Climatisation ON EAA156 La configuration de la porte doit être réglée par des techniciens d'entretien ASSA ABLOY Entrance Systems. Edition 2022-09-15 1015358-fr-FR-2.0...
  • Page 13 Code d accès Pour pouvoir faire fonctionner le PCD, il convient de se connecter avec un code d'accès. Entrée dans le PCD Appuyer sur #. Entrer le code d accès 1234. L'écran affiche ==. Appuyer sur # pour valider le code d accès. Si le code d accès est correct, l écran affiche LI (connexion) 0 1 (niveau 01)
  • Page 14 Si la porte est verrouillée avec le commutateur ON/OFF, elle peut être ouverte avec un contact à clé (consulter le service après-vente ASSA ABLOY Entrance Systems local). Lorsque le contact à clé est activé, la porte est déverrouillée et tourne 360º, puis se verrouille de nouveau.
  • Page 15 Déconnexion du PCD FUN C DAT A ↑ – ↓ #Access code# ILL-01894 1015358-fr-FR-2.0 Edition 2022-09-15...
  • Page 16 Les différents modes de fonctionnement Verrouillé (Arrêt) 01 La porte tourne jusqu à sa position fermée. Si un dispositif de verrouillage électromécanique est in- stallé, il est activé. La porte ne peut être ouverte qu'avec le contact impulsionnel à clé, voir Contact impulsionnel à...
  • Page 17 La porte reste parquée en position ouverte quand il n y a pas de trafic. Dès que les télécommandes intérieures détectent un trafic approchant, la porte commence à tourner. EAA382 1015358-fr-FR-2.0 Edition 2022-09-15...
  • Page 18 Mode automatique, démarrage à partir de la position fermée pour sortie seule 05 La porte reste parquée en position fermée quand il n y a pas de trafic. Dès que les télécommandes intérieures détectent un trafic approchant, la porte commence à tourner. EAA383 Rotation continue 06 La porte tourne à...
  • Page 19 Fonctionnement en temps réel La programmation du mode temps réel doit être faite par des techniciens d après-vente ASSA ABLOY Entrance Systems. Veuillez remplir le formulaire à la page suivante. Le système CDC dispose de trois programmes journaliers. Chaque programme journalier peut contenir jusqu à...
  • Page 20 Activation Entrer F556 (Fonctionnement en temps réel ON). Le message P3 s illumine. F556 = La porte fonctionne conformément au programme. F556 = Désactivation F557 = Entrer F557 (Fonctionnement en temps réel OFF). Le message P3 s'éteint. F557 = La porte fonctionne conformément au mode de fonctionnement réglé manuellement. Commutateur ON/OFF La position OFF (0) annule le mode de fonctionnement en temps réel.
  • Page 21 Programme journalier Programme journalier 1 Programme journalier 2 Programme journalier 3 Programme hebdomadaire Jour de la semaine Programme Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche Exceptions Début exception Fin exception Programme exceptions 1015358-fr-FR-2.0 Edition 2022-09-15...
  • Page 22 Lecture des réglages de vitesse Entrer F3. L écran affiche S1. ↑ ↓ Utiliser l' ↑ ou ↓ pour sélectionner le numéro de la consigne FUNC à lire. DATA Appuyer sur C pour quitter le menu. EAA254 Consigne Description Valeur de consigne Consigne grande vitesse 0,5-4,0 tr/min Consigne petite vitesse (handicapés)
  • Page 23 Sécurité Afin d assurer un niveau de sécurité optimal, les systèmes de sécurité de la porte sont contrôlés au- tomatiquement. L'état du matériel de sécurité est testé périodiquement. Ce contrôle est effectué dans des conditions de fonctionnement normales et n'affecte pas le fonctionnement quotidien normal de la porte. Every 24 hours (normally at the first start up) the brakes and motors are tested.
  • Page 24 Les barres palpeuses sensibles à la pression Quand une tranche de sécurité est comprimée, la porte s'arrête avec les freins actifs et l'écran af- ficheS10. Remarque: Quand les portes d'issue de secours ne sont pas en position verrouillée, l écran affiche égalementS10.
  • Page 25 Fonctionnement en mode de secours. 2700 (-54) 2400 (-48) 2100 (-42) 1800 ( -36) EAB002 En cas de panne de courant, la porte tourne sur batterie jusqu à la position de secours. Le verrouillage des vantaux anti-panique au centre de la double porte battante est libéré et permet une ouverture manuelle de toute la baie pour donner un passage d évacuation par le centre.
  • Page 26 Démarrage après une panne de courant, une alarme incendie ou d autres codes d'état Si les vantaux anti-panique ont été ouverts, l écran affiche S10. Pour libérer le verrouillage d'urgence et fermer les vantaux : FU NC FU NC DA TA DA TA Appuyer sur le bouton d'arrêt d'urgence.
  • Page 27 Remarque: Si la porte est placée sur une issue de secours, des tests doivent être réalisé régulièrement par un personnel qualifié ou du service incendie, conformément aux législations en vigueur. Contacter votre représentant service ASSA ABLOY Entrance Systems. Pour vos contacts, voir dernière page. 1015358-fr-FR-2.0...
  • Page 28 NETTOYAGE La meilleure façon de retirer poussières et saletés de laASSA ABLOYRD600-2 et de préserver la qualité du revêtement émaillé, consiste à nettoyer les surfaces trois fois par an (une fois tous les quatre mois) à l eau avec un détergent doux (au pH 5-9) et non abrasif. Utiliser une éponge douce et non abrasive.
  • Page 29 (apposé à toutes les sections vitrées mobiles). Porte automatique : obligatoire au Royaume-Uni, si applicable, non inclus dans le produit. Contacter votre représentant service ASSA ABLOY Entrance Systems. Pour vos contacts, voir dernière page. 1015358-fr-FR-2.0 Edition 2022-09-15...
  • Page 30 Si le problème persiste, contactez votre représentant ASSA ABLOY. Système de surveillance La porte ASSA ABLOY RD600-2 dispose d un système de surveillance incorporé. Durant le fonctionnement normal, l écran affiche ON. Si une erreur se produit, l écran du PCD affiche un code d état.
  • Page 31 à l aide du contact à clé ON/OFF. La porte ne dispose que d une seule position fermée. Si le verrouillage échoue, tourner de 180 degrés. Pour tous les autres codes d'état, contactez votre représentant maintenance ASSA ABLOY. Pour vos contacts, voir dernière page.
  • Page 32 Service/Maintenance L'entretien et les réglages réalisés par votre ASSA ABLOY Entrance Systemsreprésentant assureront un fonctionnement sûr et adéquat de votre porte automatique. Ce produit peut contenir des batteries qui ne doivent être remplacées que par un ASSA ABLOY Entrance Systems-technicien formé et qualifié.
  • Page 33 Options Bien que le RD600-2 soit installé de façon à répondre à toutes les réglementations applicables en matière de sécurité, il est possible d'améliorer la sécurité / confort à l'aide des accessoires suivants (contacter votre revendeur ASSA ABLOY Entrance Systems local pour obtenir une description dé- taillée).
  • Page 34 Vantaux centraux coulissants automatiques Les portes coulissantes automatiques peuvent, en plus du PCD, être aussi commandées par un com- mutateur à clé distinct, qui remplace le mode de fonctionnement 02-06 et 08-09 sélectionné à l'aide du PCD. Le commutateur a 3 positions : Rotation normale (portes coulissantes automatiques fermées) Portes coulissantes automatiques activées OUVERTE...
  • Page 35 Panneau de contrôle Le panneau de contrôle contient un PCD (Program Control Device), une impulsion contact à clef et un bouton d'arrêt d'urgence. L'impulsion contact à clef fait pivoter la porte de 360°. La distance maximum entre la porte et le panneau de contrôle est de 100 m. PCD supplémentaire Il est possible d'avoir deux PCD connectés au CDC, par exemple l'un sur la porte et l'autre à...
  • Page 36 Climate control Activation TypeF554(Climatisation ON). Le message P4 s illumine. Lorsque la température est inférieure à la température FUNC réglée au thermostat, la climatisation change les modes de fonctionnement suivants : DATA AUTO OUVERTE à AUTO fermé SORTIE SEULE OUVERTE à SORTIE SEULE fermé EAA206A Rotation continue à...
  • Page 37 F554 = F557 = F555 = Ver- rouillé STOP Maintenance STOP par l utilisateur Les autres produits de ASSA ABLOY Entrance Systems • Systèmes de porte • Portes métallo-textiles à relevage vertical • Portes éclipsables • Niveleurs de quai 1015358-fr-FR-2.0...
  • Page 38 • Rideaux d air • Sas de quai • Portes coulissantes • Portes pliantes • Portes battantes • Portes rapides • Télécommandes automatiques et manuelles • Tunnels de chargement • Portes sectionnelles • Maintenances telles que maintenance préventive et programmes de mise à niveau, réparations urgentes, conseil en maintenance et gestion de porte.
  • Page 39 Déclaration de Conformité Nous ASSA ABLOY Entrance Systems AB Lodjursgatan 10 SE-261 44 Landskrona Sweden déclarons, sous notre seule responsabilité que les équipements de type: porte tournante RD600-2 sont conformes aux directives suivantes : 2014/30/CE Directive de compatibilité électromagnétique (CEM) 2006/42/CE Directive machines (DM) 2011/65/UE relative à...
  • Page 40 En nous appuyant sur le succès à long terme des marques Besam, Crawford, Albany, Megadoor et Nergeco, nous proposons des solutions sous la marque ASSA ABLOY. Nos produits et services sont conçus pour satisfaire les besoins des utilisateurs finaux en termes de sécurité, de durabilité...
