Nomenclature

1

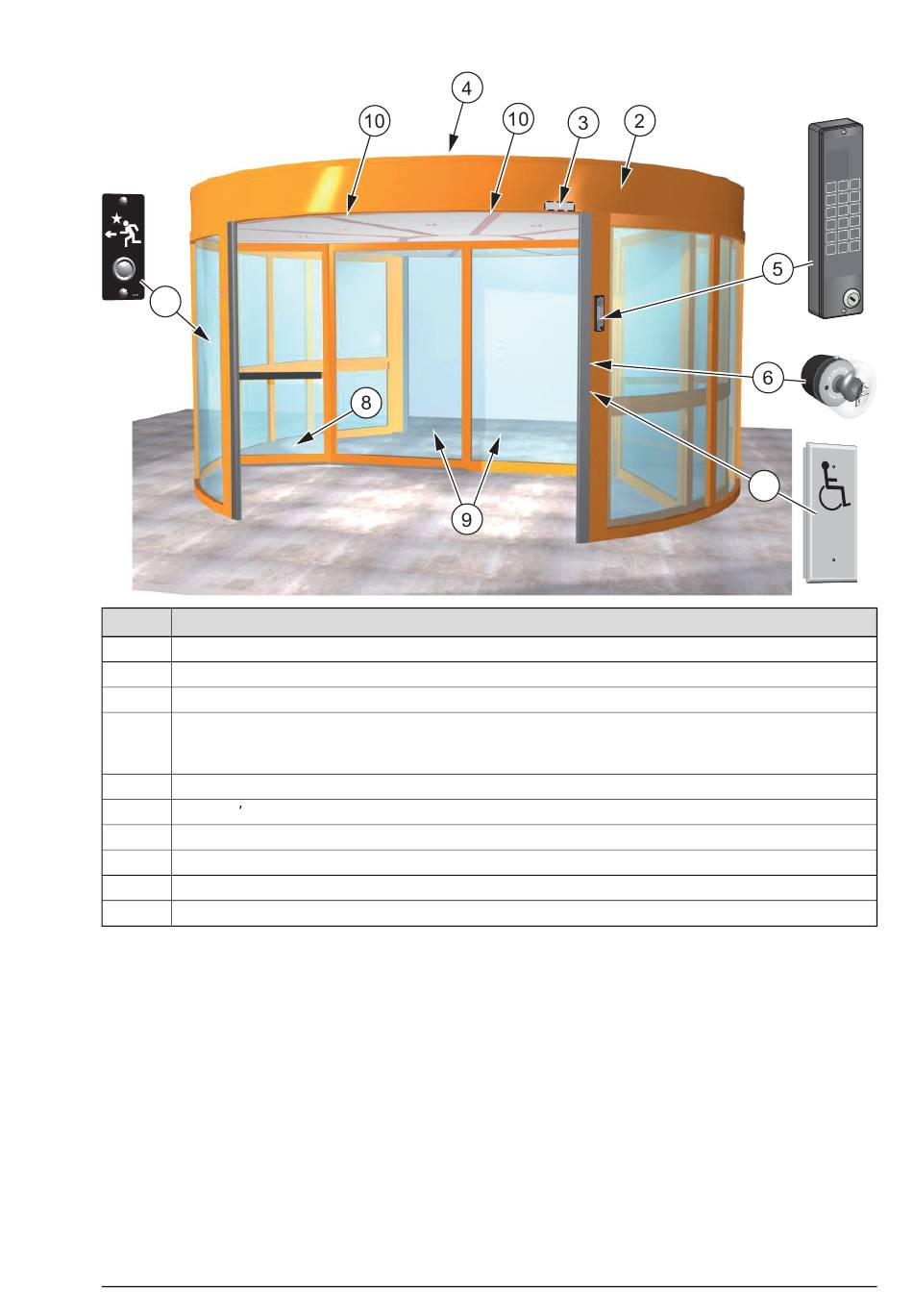

N° Description
1 Bouton-poussoir intérieur, la porte tourne de 360°
2 Unité de commande principale CDC500 (derrière les tôles de couverture)
3 Cellules photoélectriques de sécurité (PDR)
4 Toit anti-poussière
Standard : charge maxi. 0 kg, ne pas marcher ou stocker des matériaux sur le toit !
Avec option de renfort du toit : charge maxi. 1500 kg (répartie de manière uniforme sur la surface complète)
5 Dispositif de contrôle de programmes (PCD) avec contact à clé MARCHE/ARRÊT (place standard)
6 Bouton d arrêt d'urgence (à l'intérieur)
7 Activation par des personnes handicapées : Recommandé, le cas échéant (en option)
8 Présentoir (charge max. 25 kg/pièce)
9 Vantaux avec fonction d'issue de secours, lorsque cela est approuvé par une autorité locale ayant juridiction
10 Télécommandes
