12
Mise en service
La pré-tension du ressort est réglée en usine sur 210°, ce qui convient à la majorité des installations.
Si nécessaire, cette prétension peut être modifiée,
12.1

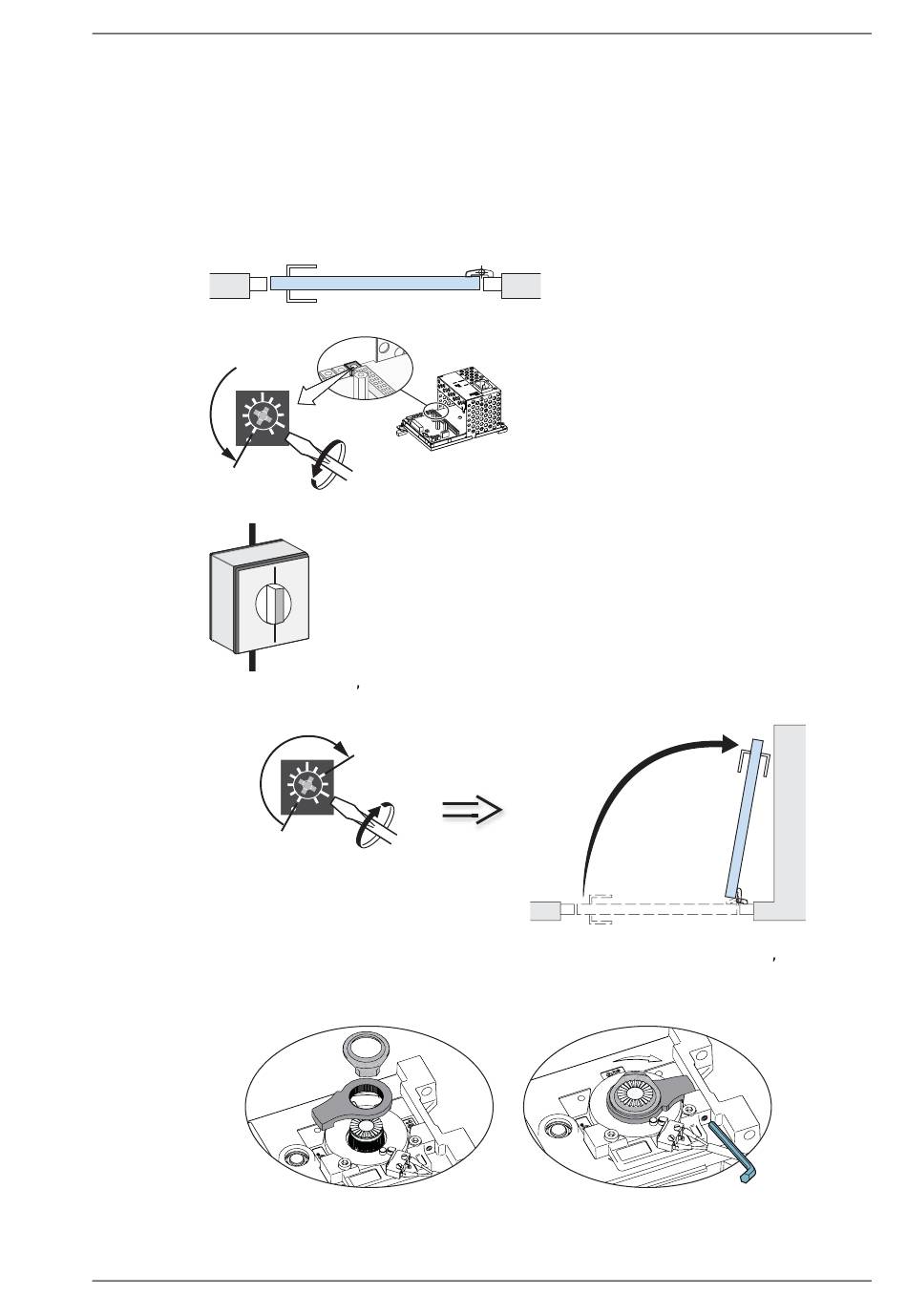

Réglage de la butée
a Fermer la porte.
b Régler le potentiomètre SPTE sur 0° (si ce n'est pas déjà le cas).
SPTE
0°
c Mettre sous tension (l'opérateur retrouvera la position fermée).
0
d Ouvrir la porte jusqu à la position ouverte requise, plus environ 15 mm, en tournant le poten-
tiomètre SPTE sur la carte CU-ESD, dans le sens horaire.
SPTE
e Soulevez la came d'à-coup de fermeture et le bras avec butée, montez ce dernier dans les can-
nelures, le plus près possible du butoir 1). Si nécessaire, réglez avec précision à l aide de la vis
du butoir 2).
1)
1005088-fr-FR-25.0
CU-ESD
0
0°
Edition 2023-10-16
voir page
75.
≈ 95°
2)
12 Mise en service
