9.2

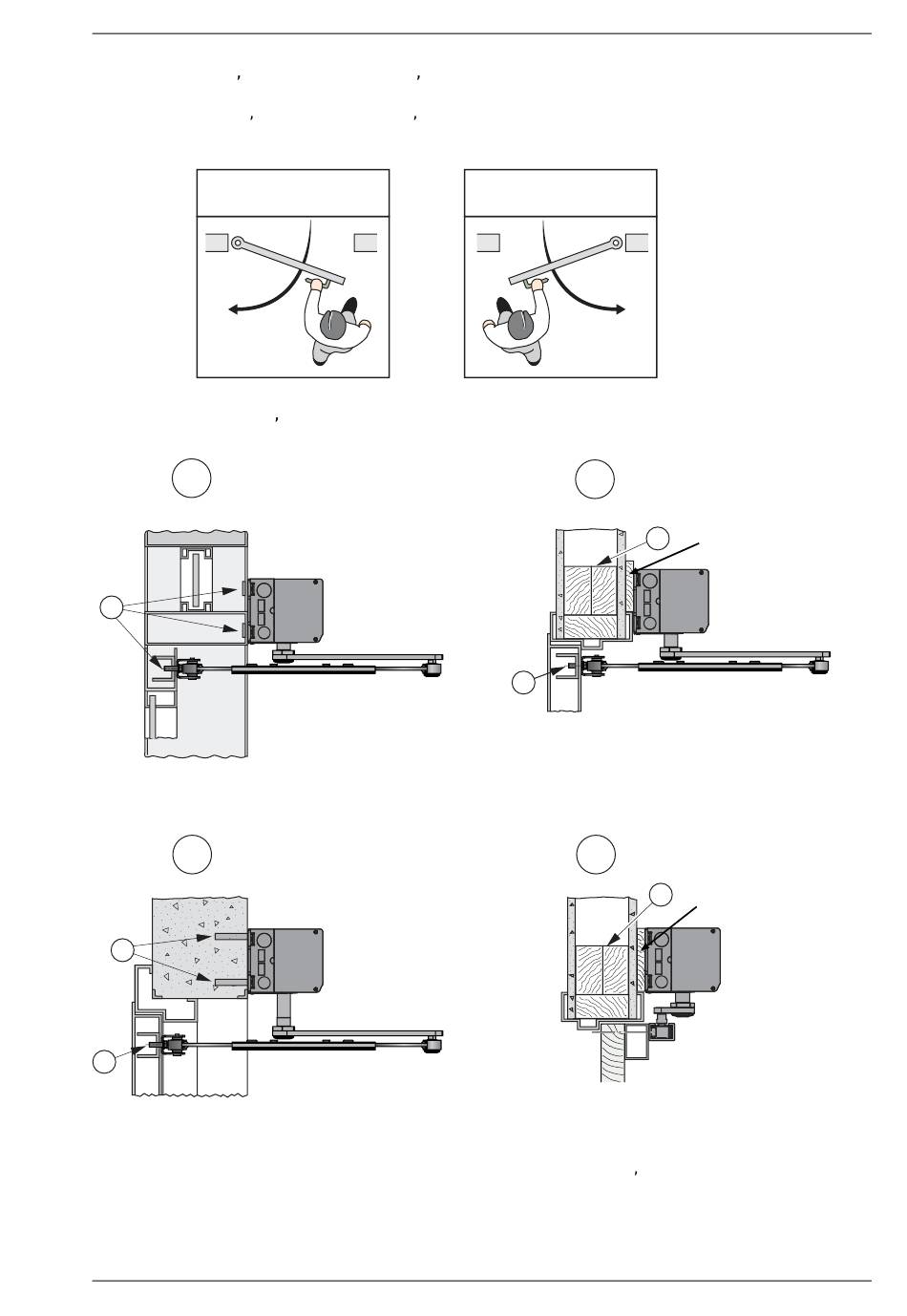

Sens d ouverture de la porte/l opérateur
Le sens d ouverture de la porte/l opérateur (DIN droite ou DIN gauche) est déterminé par le côté
du montage des charnières, vu du côté battant.
DIN Left
DIN Gauche
9.3
Exemples d installation
1
A
3
C
A
1
Système de profil en aluminium
2
Mur en panneaux de plâtre
3
Mur en béton armé et mur en briques
4
Mur en panneaux de plâtre
1005088-fr-FR-25.0
DIN Right
DIN Droit
2
A
4
A
Renfort en acier ou écrou riveté
B
Renfort bois
C
Boulon blindé d expansion (pour mur en briques,
min. M6x85, UPAT PSEA B10/25)
Edition 2023-10-16
9 Pré-installation
ILL-01625
Matériau non combust-
ible dans une applica-
tion incendie
B
Matériau non combust-
ible dans une applica-
tion incendie
B
39
