8.3 Maintenance de l'assemblage de la source lumineuse
Aucun entretien de l'ensemble de la source lumineuse n'est généralement nécessaire, à l'exception
du remplacement de la lampe.
Si les composants de l'assemblage de la source lumineuse sont retirés, ils doivent être réinstallés
dans la position et l'orientation correctes, sinon les mesures ne seront pas correctes.
montre la position et l'orientation correctes des composants.

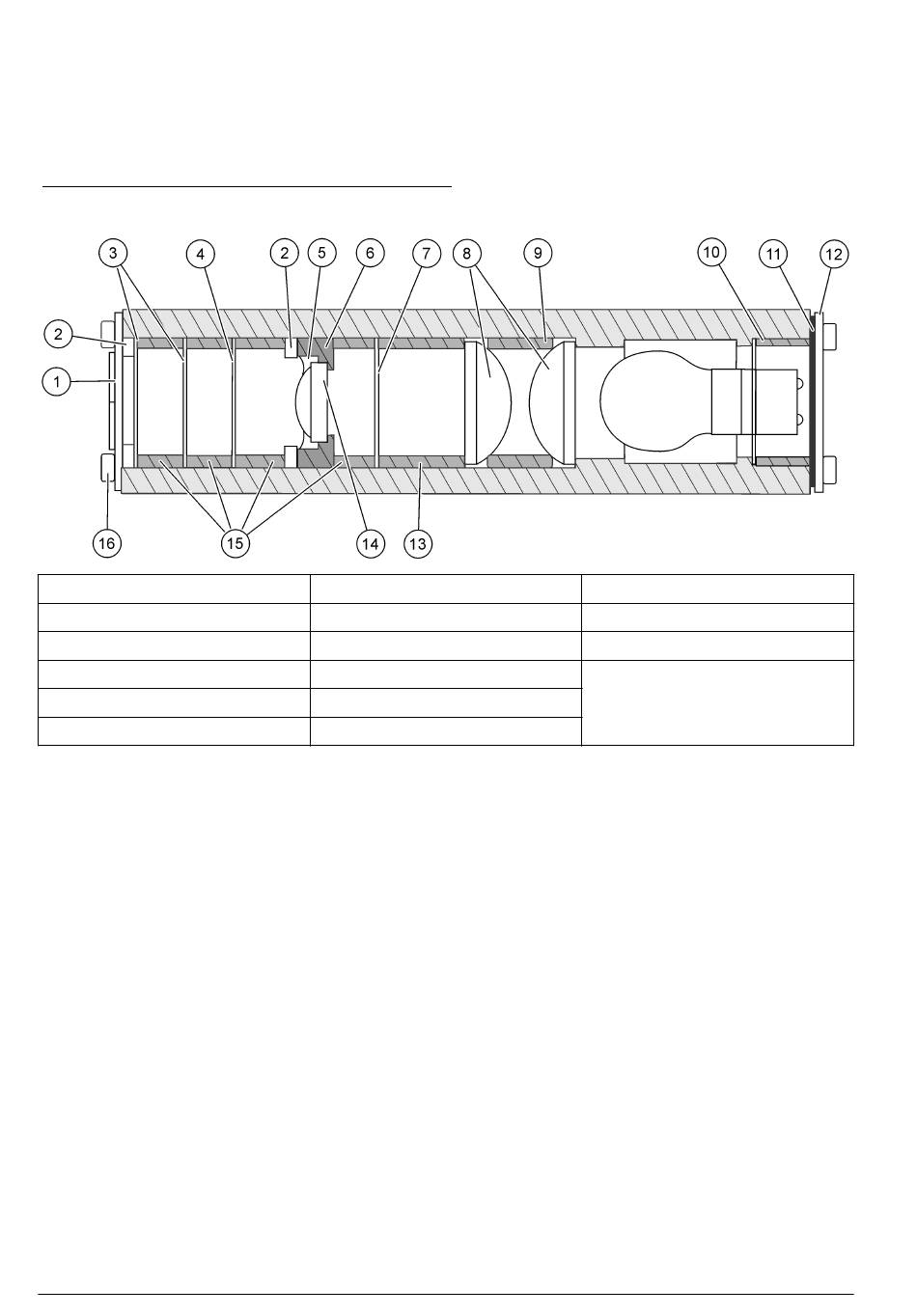

Figure 12 Assemblage de la source lumineuse
1 Assemblage du bouclier
2 Rondelle ondulée (2x)
3 Ouverture moyenne (2x)
4 Grande ouverture
5 Anneau de retenue
6 Porte-objectif
28 Français
7 Petite ouverture
8 Grand objectif (2x)
9 Entretoise moyenne
10 Entretoise crantée
11 Joint
12 Plaque d'extrémité
Figure 12
13 Grande entretoise
14 Petit objectif
15 Petite entretoise (4x)
16 Vis (8x)
