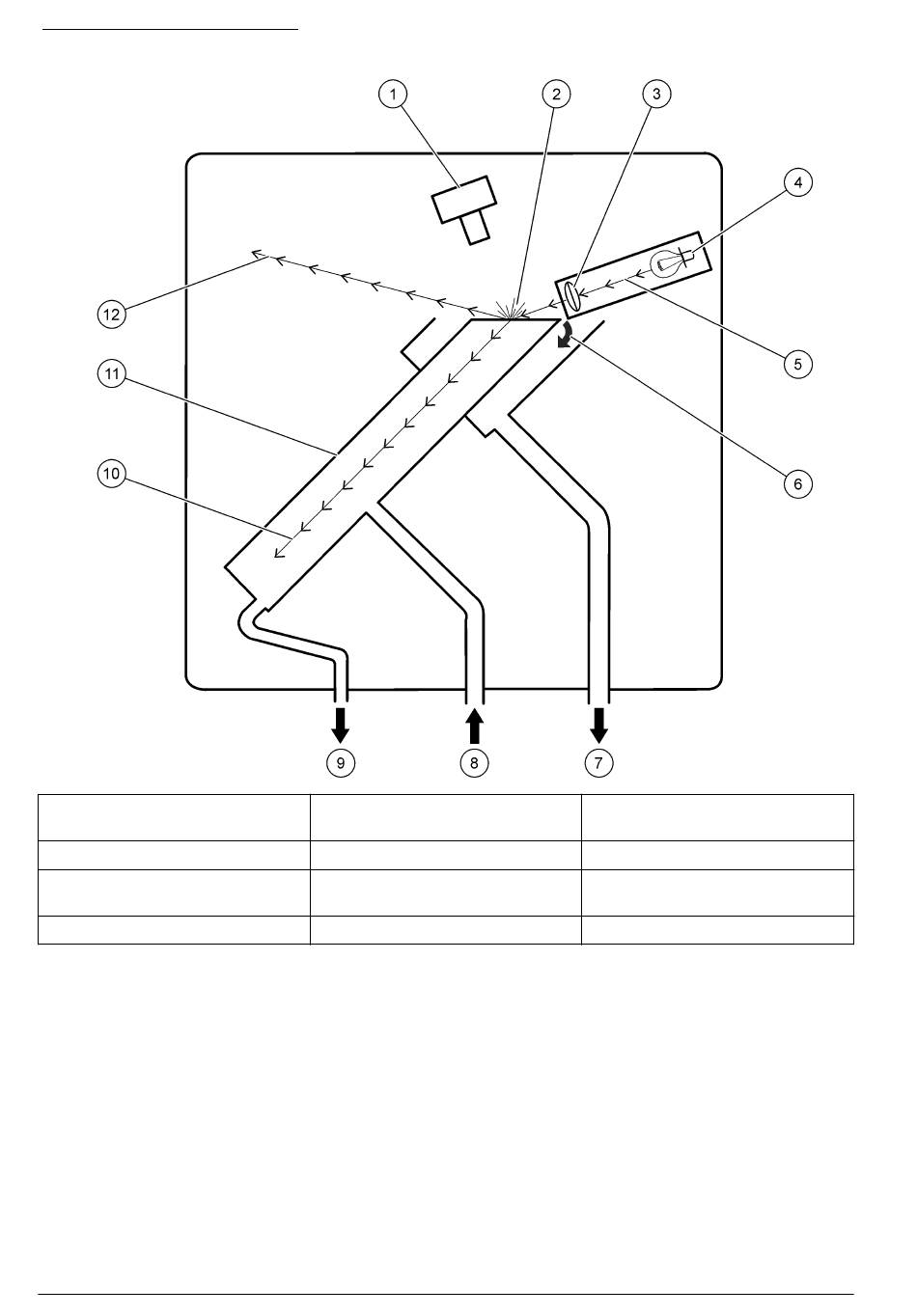

Figure 2 Diagramme optique
1 Assemblage du détecteur
2 Lumière diffuse
3 Lentille
4 Lampe
2.4 Principe de fonctionnement
Le SS7 sc mesure la lumière diffusée par les particules de l'échantillon. L'échantillon s'écoule dans le
turbidimètre. Lorsque le liquide déborde du haut du turbidimètre, une surface plane et stable de
liquide se forme et devient la surface de mesure. Il n'y a pas de contact entre le liquide et les
surfaces optiques.
La lampe fournit un faisceau lumineux de haute intensité qui frappe la surface du liquide sous un
angle. La majeure partie de la lumière qui frappe la surface est réfléchie dans le coin supérieur
gauche de l'enceinte et est absorbée ou réfractée vers le bas dans le tube du turbidimètre. Consultez
la section Figure 2 à la page 8.
Une petite partie de la lumière qui frappe la surface est diffusée par les particules. La lumière
diffusée à 90 degrés du faisceau incident est perçue par le détecteur. Le signal électronique généré
par le détecteur est directement lié à la concentration de particules dans l'échantillon. Plus la quantité
de lumière perçue par le détecteur est importante, plus la turbidité est élevée.
8 Français
5 Faisceau lumineux
6 Trop-plein échantillon
7 Drain de débordement de
l'échantillon
8 Entrée de l'échantillon
9 Vidange de l'instrument
(généralement fermée)
10 Lumière réfractée
11 Turbidimètre
12 Lumière réfléchie
