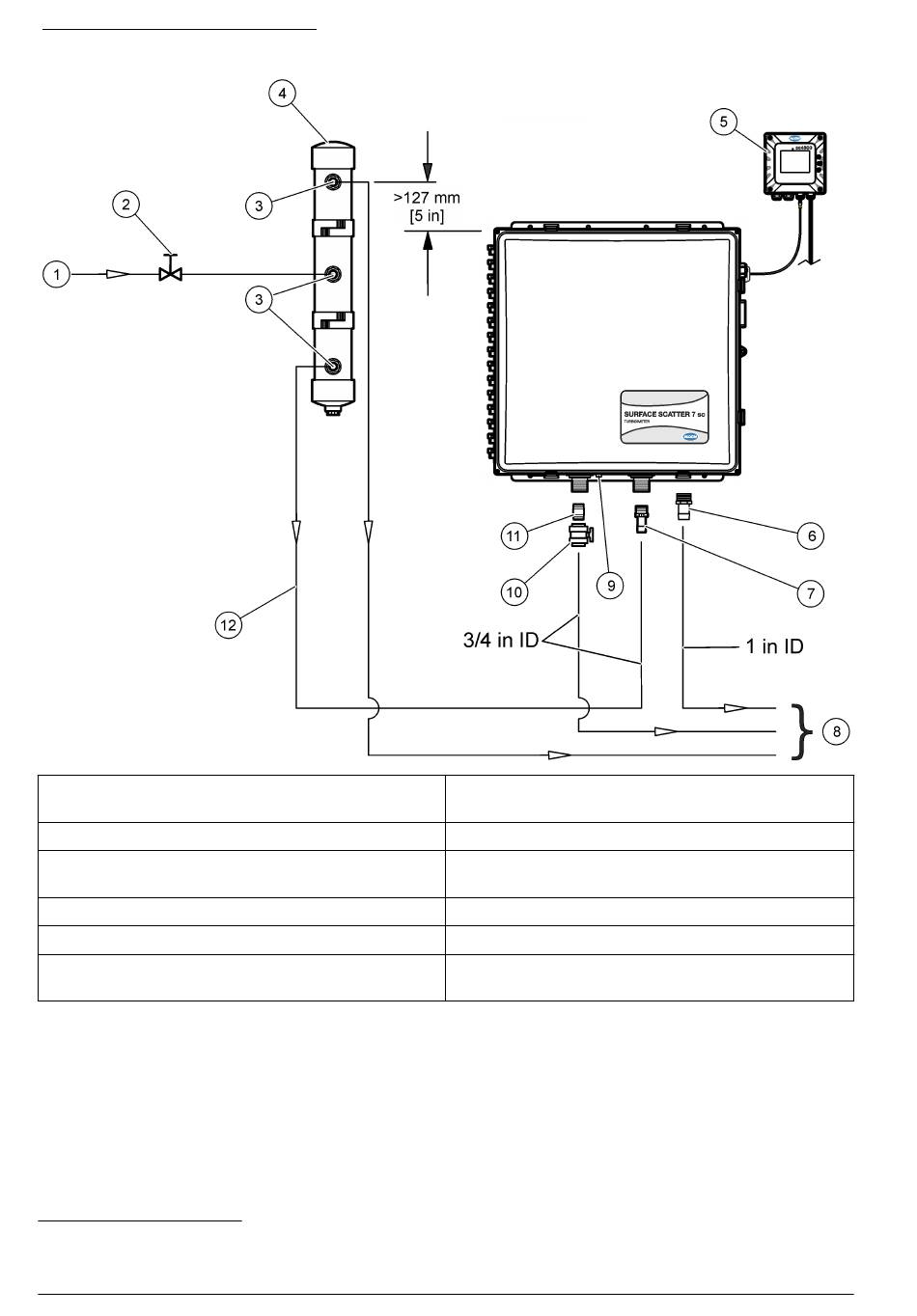

Figure 7 Schéma de plomberie
1 Entrée de l'échantillon
2 Régulateur de débit (fourni par le client)
3 Adaptateur, tuyau de ¾ pouce NPT x ¾ pouce ID
(fourni avec le piège à bulles)
4 Purgeur de bulles/régulateur de tête (en option)
1
5 Contrôleur SC
6 Adaptateur, raccord à barbillon, tuyau de 1 pouce
NPT à 1 pouce ID
3.4.4 Raccorder une purge d'air (en option)
Si l'instrument est installé dans un endroit où l'humidité et/ou les fumées sont élevées et provoquent
de la corrosion, utilisez un tube de diamètre extérieur de 1,5 cm pour raccorder de l'air sec (50 SCFH
maximum) au raccord de purge d'air. Consultez la section
La purge d'air maintient une pression positive dans l'appareil avec de l'air sec et propre.
1
Contrôleur SC4500 illustré. Le SS7 sc est également compatible avec un contrôleur SC200 ou
SC1000.
14 Français
7 Adaptateur, raccord barbare, tuyau de ¾ pouce
NPT à ¾ pouce ID
8 Vers l'évacuation
9 Raccord de purge d'air, ¼ pouce (air de
l'instrument, 50 SCFH maximum)
10 Vanne à bille
11 Mamelon, ¾ pouce NPT
12 Ligne d'échantillonnage, ¾ pouce ID (fournie par
le client)
Figure 7 à la page 14.
