3.5 Installation électrique
3.5.1 Connexion du transmetteur à l'alimentation
Connectez le transmetteur à l'alimentation électrique par passage des câbles dans un conduit ou par
connexion à un câble d'alimentation. Pour obtenir des instructions, reportez-vous à la documentation
du transmetteur.
3.5.2 Connecter l'instrument au contrôleur
Connectez le câble de l'instrument à un connecteur d'entrée numérique du contrôleur. Reportez-vous
à Figure 8.
Conservez le bouchon du connecteur pour en sceller l'ouverture au cas où le câble devrait être retiré.
Remarque : Un câble d'extension numérique est disponible. Reportez-vous à
à la page 35. La longueur maximale du câble est de 9,6 m (31,2 ft).

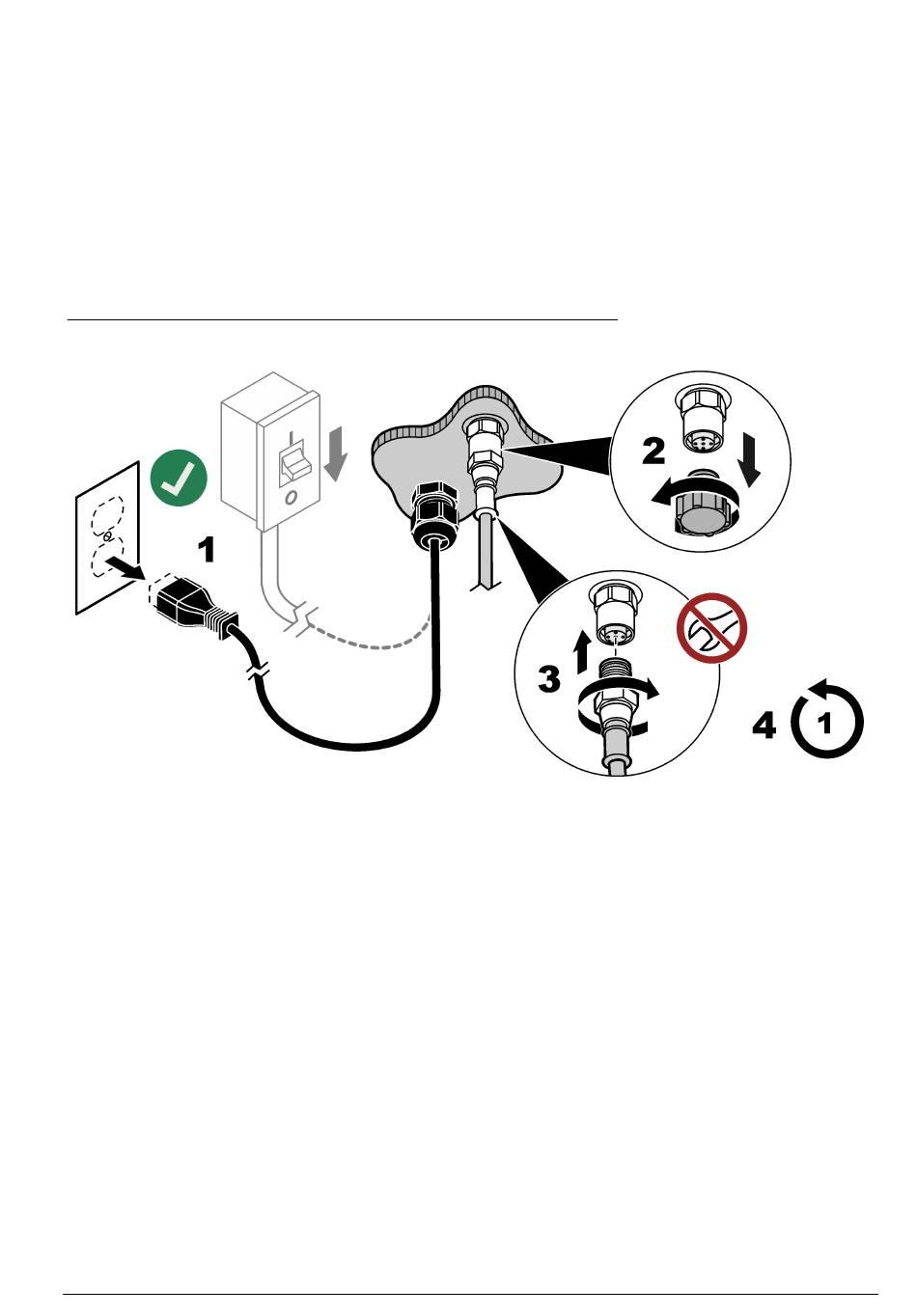

Figure 8 Connecter le câble au connecteur d'entrée numérique
3.5.3 Connexion des appareils externes au transmetteur
Connecter les relais du contrôleur, les sorties analogiques, les entrées numériques ou les sorties
numériques aux dispositifs externes si nécessaire. Pour obtenir des instructions, reportez-vous à la
documentation du transmetteur.
Section 4 Mise en route
1. Mettez le contrôleur hors tension.
2. Fermez la porte de l'instrument.
3. Fermez tous les verrous de la porte.
4. Mettez le contrôleur sous tension. Les lectures sombres sont mesurées. Les lectures sombres
définissent le point zéro de la courbe d'étalonnage.
Remarque : Les valeurs d'obscurité sont mesurées à nouveau une heure après la mise sous tension.
5. Fermer la vanne de vidange de l'instrument.
6. Ouvrir lentement le régulateur de débit pour amorcer l'écoulement de l'échantillon vers
l'instrument.
7. Régler le débit de l'échantillon à l'aide du régulateur de débit. Se référer aux spécifications de
l'échantillon sur Spécifications
8. Assurez-vous qu'il n'y a pas de bulles dans l'échantillon. Les bulles à la surface de l'échantillon
entraînent des lectures incorrectes.
à la page 3.
