ANNEXES
9.1
Points d'accrochage du KBUMP
Il est possible de lever jusqu'à 21 enceintes KUDO
points d'accrochage est donnée en Figure 40.
Note : Le KBUMP doit être installé de sorte que la platine portant le numéro de série soit orientée vers l'arrière de la
ligne source.
Barre latérale
Avant
Figure 40
Pour une suspension à un point on utilise les logements 1 à 12 de la barre centrale.
Pour une suspension à deux points non bridés on peut utiliser les logements 1 à 12 des barres latérales (espacés de
823 mm / 32.4 in.) ou les logements 0 et 13 de la barre centrale (espacés de 900 mm / 35.4 in.).
Pour des lignes sources de grandes dimensions il est recommandé d'utiliser deux brides à deux points accrochées aux
logements 0 et 13 des barres latérales (espacés de 900 mm / 35.4 in.).
Le coefficient de sécurité dépend de la configuration d'accrochage. Dans la figure ci-dessous, la configuration à un point
d'accrochage admet un Coefficient de Sécurité à la Rupture supérieur à 4 :1 jusqu'à 21 enceintes KUDO
configurations admettent des Coefficients de Sécurité à la Rupture supérieurs à 6:1.
KUDO_RM_ML_1.0
All manuals and user guides at all-guides.com
®
sous la structure d'accrochage KBUMP. La numérotation des
Barre centrale
Barre latérale
3
2
1
0

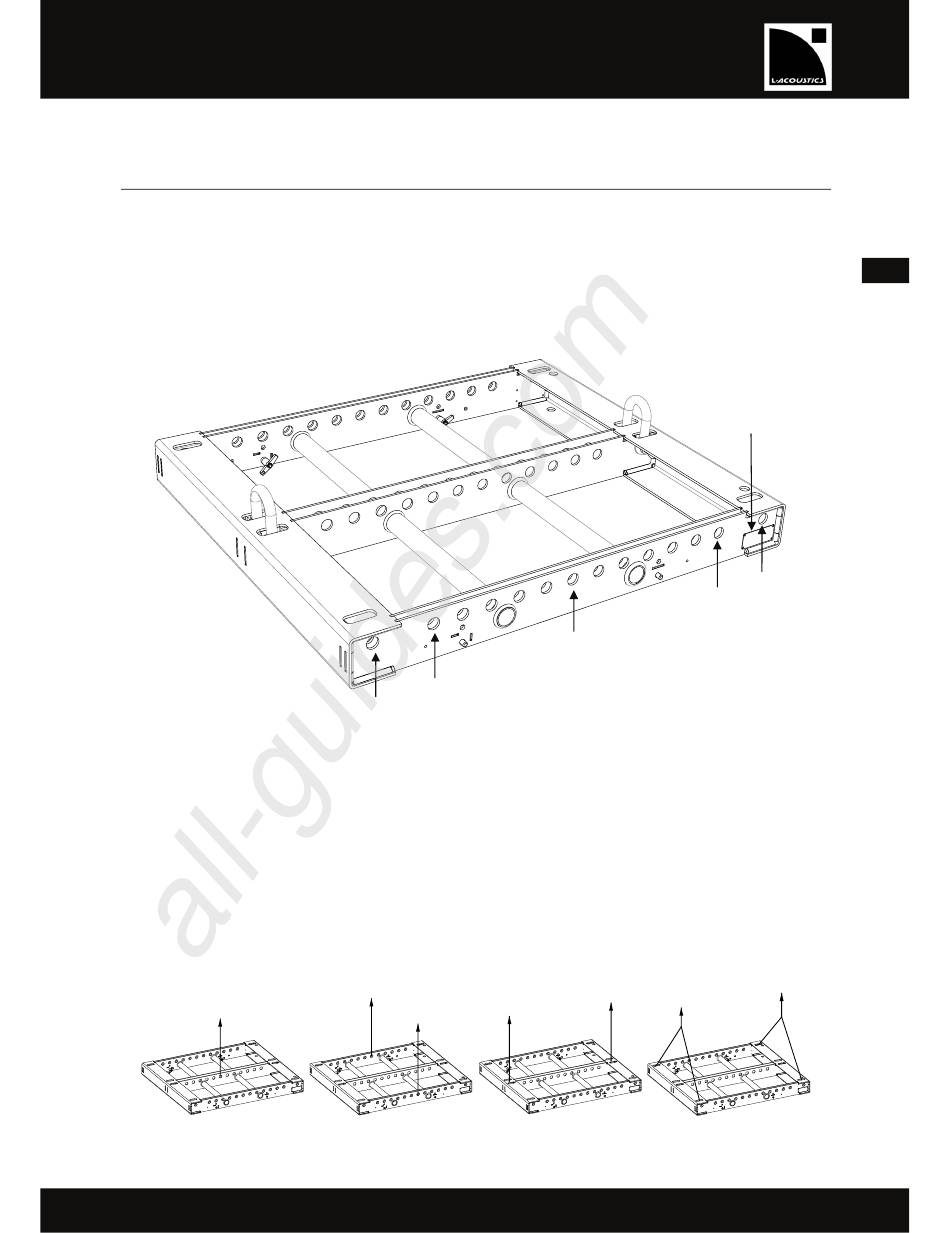

: Numérotation des points d'accrochage du KBUMP
Figure 41
: Configurations d'accrochage du KBUMP
