SYSTEME MULTI-MODE WST
Procédures d'Accrochage
VERSION 1.0
7.
Sur les deux côtés du premier KUDO

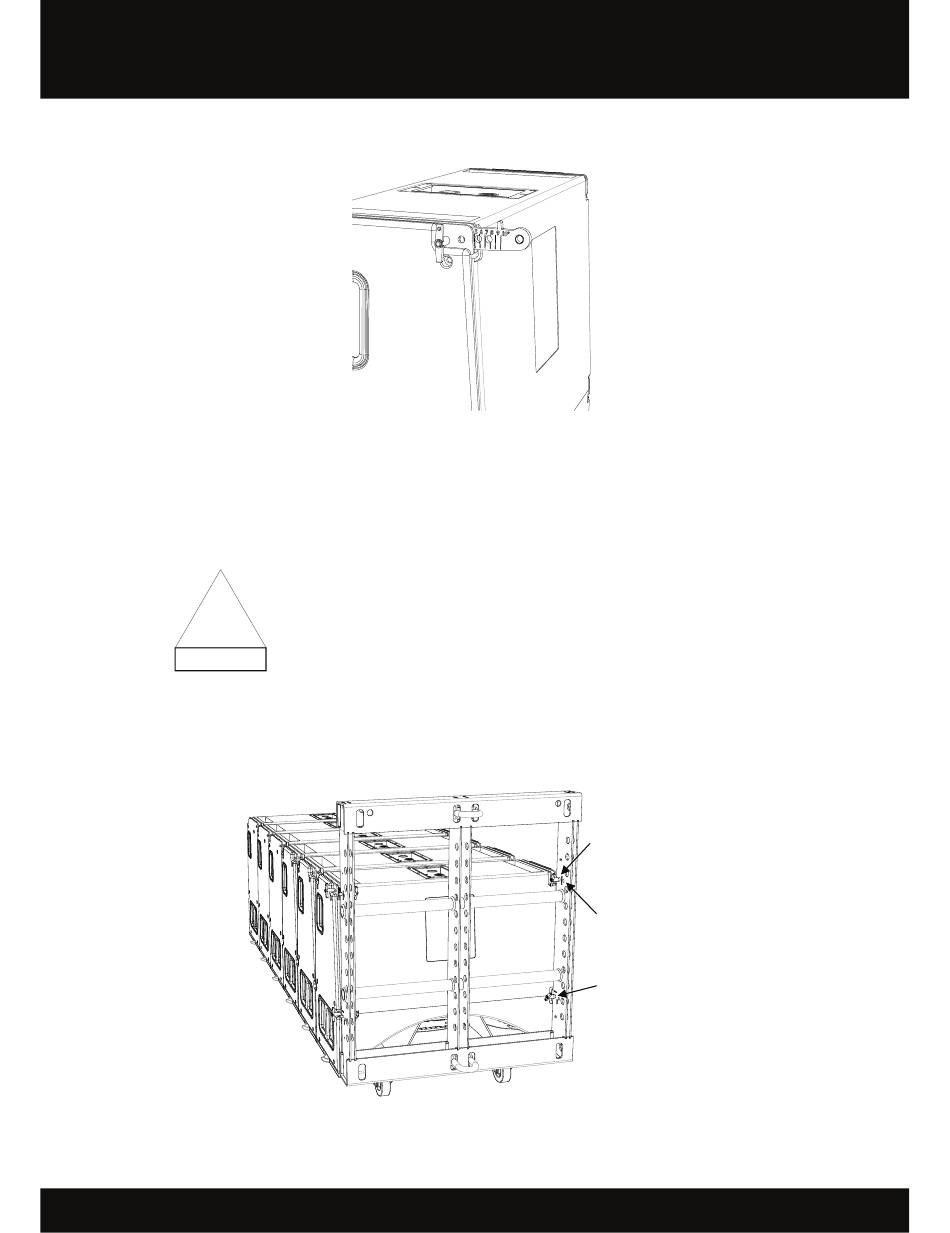

Figure 10 : Sélection de l'angle 5° sur la première enceinte
8.
Sur le KBUMP, vérifier que les 4 GVB sont enclenchées dans leurs logements internes.
9.
a. Positionner le KBUMP en posant ses deux équerres d'arrêt sur les deux pions du premier KUDO
!
Le KBUMP doit être installé de sorte que la platine indicatrice du numéro de
série soit orientée vers l'arrière de la ligne source.
Soutenir le KBUMP pour éviter sa chute.
WARNING
b. Attacher les 4 GVB dans leurs logements externes de façon à fixer le KBUMP au premier KUDO
10. Attacher les manilles 22 selon les spécifications fournies en annexe 9.1.
Figure 11 : Solidarisation du KBUMP au premier KUDO
KUDO_RM_ML_1.0
All manuals and user guides at all-guides.com
®
, sélectionner l'angle 5° (l'enceinte sera parallèle au KBUMP).
w w w . l - a c o u s t i c s . c o m
®
Logement externe
Logement interne
Équerre d'arrêt
®
et attache des manilles
®
.
®
.
12 fr
