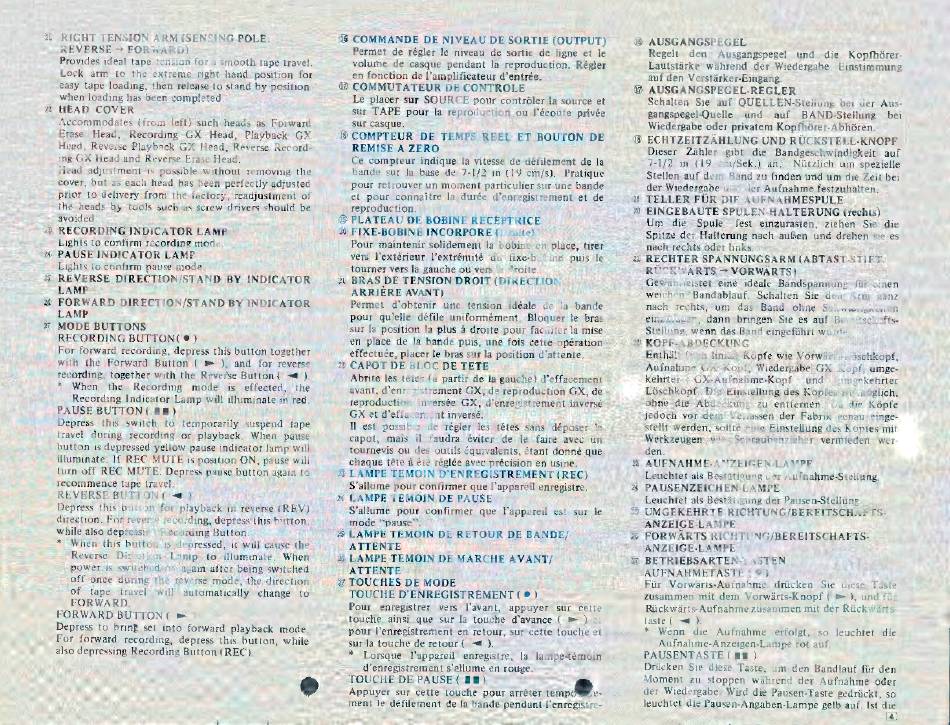

@ RIGHT TENSION ARM (SENSING POLE:
REVERSE > FORWARD)
Provides ideal tape tension for a smooth tape travel,
Lock arm to the extreme right hand position for
easy tape loading, then release to stand by position
when loading has been completed
HEAD
COVER
Accommodates
(from left) such heads as Forward
Erase
Head,
Recording GX
Head,
Playback
GX
Head, Reverse Playback GX Head, Reverse Record-
ing GX Head and Reverse Erase Head.
Head adjustment is possible without removing the
cover, but as each head has been perfectly adjusted
prior to delivery from the factory, readjustment of
the heads by tools such as screw drivers should be
avoided
® RECORDING INDICATOR LAMP
Lights to confirm recording mode.
2% PAUSE INDICATOR LAMP
Lights to confirm pause mode.
REVERSE
DIRECTION/STAND
BY INDICATOR
LAMP
% FORWARD
DIRECTION/STAND BY INDICATOR
LAMP
MODE BUTTONS
RECORDING BUTTON( e )
For forward recording, depress this button together
with the Forward
Button ( > ), and for reverse
recording, together with the Reverse Button ( =
).
* When
the
Recording
mode
is effected,
the
Recording Indicator Lamp will illuminate in red.
PAUSE BUTTON ( #8)
Depress this switch to temporarily suspend tape
travel during recording or playback. When pause
button is depressed yellow pause indicator lamp will
illuminate. If REC MUTE is position ON, pause will
turn off REC MUTE. Depress pause button again to
recommence
tape travel.
REVERSE BUTTON ( a)
Depress this button for playback in reverse (REV)
direction.
For reverse recording, depress this button,
while also depressing Recording Button
*
When
this button is depressed, it will cause the
Reverse
Direction
Lamp
to illuminate.
When
power is switched on again after being switched
off once during the reverse mode, the direction
of
tape
travel
will
automatically
change
to
FORWARD.
FORWARD BUTTON ( =
)
also depressing Recording Button (REC).
E
EI
EI
% COMMANDE
DE NIVEAU DE SORTIE (OUTPUT)
Permet de régler le niveau de sortie de ligne et le
volume de casque pendant la reproduction. Régler
en fonction de l'amplificateur d'entrée,
3? COMMUTATEUR DE CONTROLE
Le placer sur SOURCE pour contróler la source et
sur TAPE
pour la reproduction ou l'écoute privée
sur casque.
® COMPTEUR
DE TEMPS REEL ET BOUTON
DE
REMISE A ZERO
Ce compteur indique la vitesse de défilement de la
bande sur la base de 7-1/2 in (19 cm/s).
Pratique
pour retrouver un moment particulier sur une bande
et pour connaitre la durée d'enregistrement et de
reproduction.
® PLATEAU DE BOBINE RECEPTRICE
® FIXE-BOBINE INCORPORE (Droite)
Pour maintenir solidement la bobine en place, tirer
vers l'extérieur l'extrémité
du fixe-bobine puis le
tourner vers la gauche ou vers la droite.
2) BRAS DE TENSION DROIT (DIRECTION:
ARRIÈRE AVANT)
Permet
d'obtenir
une tension
idéale de la bande
pour qu'elle défile uniformément. Bloquer le bras
sur la position la plus à droite pour faciliter la mise
en place de la bande puis, une fois cette opération
effectuée, placer le bras sur la position d'attente.
2 CAPOT DE BLOC DE TETE
Abrite les tétes (à partir de la gauche) d'effacement
avant, d'enregistrement GX, de reproduction GX, de
reproduction inversée GX, d'enregistrement inversé
GX et d'effacement inversé.
ll est possible
de régler les tétes sans
déposer le
capot, mais il faudra éviter de le faire avec un
tournevis ou des outils équivalents, étant donné que
chaque téte à été réglée avec précision en usine.
® LAMPE TEMOIN D'ENREGISTREMENT (REC)
S'allume pour confirmer que l'appareil enregistre.
% LAMPE TEMOIN DE PAUSE
S'allume pour confirmer que l'appareil est sur le
mode "pause".
% LAMPE TEMOIN DE RETOUR DE BANDE/
ATTENTE
% LAMPE TEMOIN DE MARCHE AVANT/
ATTENTE
2; TOUCHES DE MODE
TOUCHE D'ENREGISTREMENT (ei
Pour enregistrer vers l'avant, appuyer
sur cette
touche ainsi que sur la touche d'avance ( = ) et
pour l'enregistrement en retour, sur cette touche et
sur la touche de retour ( = ).
*
Lorsque
l'appareil
enregistre, la lampe-témoin
d'enregistrement s'allume en rouge.
TOUCHE DE PAUSE ( BB)
Appuyer sur cette touche pour arrêter temp
ment le défilement de la bande pendant l'enregistre-
% AUSGANGSPEGEL
Regelt
den
Ausgangspegel
und
die
Kopfhórer-
Lautstärke wührend
der Wiedergabe.
Einstimmung
auf den Verstürker-Eingang.
4? AUSGANGSPEGEL-REGLER
Schalten Sie auf QUELLEN-Stellung bei der Aus-
gangspegel-Quelle
und
auf
BAND-Stellung
bei
Wiedergabe oder privatem Kopfhórer-Abhóren.
® ECHTZEITZÁHLUNG UND RÜCKSTELL-KNOPF
Dieser
Zähler
gibt
die Bandgeschwindigkeit
auf
7-1/2 in (19 cm/Sek.) an.
Nützlich um spezielle
Stellen auf dem Band zu finden und um die Zeit bei
der Wiedergabe und der Aufnahme festzuhalten.
19 TELLER FUR DIE AUFNAHMESPULE
9$ EINGEBAUTE SPULEN-HALTERUNG (rechts)
Um die Spule
fest einzurasten, ziehen Sie die
Spitze der Halterung nach außen und drehen sie es
nach rechts oder links.
@ RECHTER SPANNUNGSARM (ABTAST-STIFT:
RÜCKWÄRTS > VORWÄRTS)
Gewährleistet
eine ideale Bandspannung
für einen
weichen
Bandablauf.
Schalten
Sie den Arm
ganz
nach
rechts, um
das Band
ohne Schwierigkeiten
einzufügen, dann bringen Sie es auf Bereitschafts-
Stellung, wenn das Band eingeführt wurde.
® KOPF-ABDECKUNG
Enthält (von links) Köpfe wie Vorwärts-Löschkopf,
Aufnahme GX Kopf, Wiedergabe GX Kopf, umge-
kehrter
GX-Aufnahme-Kopf
und
umgekehrter
Lóschkopf. Die Einstellung des Kopfes ist möglich,
ohne die Abdeckung
zu entfernen.
Da die Köpfe
jedoch vor dem Verlassen der Fabrik genau einge-
stellt werden, sollte eine Einstellung des Kopfes mit
Werkzeugen
wie
Schraubenzieher
vermieden
wer-
den.
3 AUFNAHME-ANZEIGEN-LAMPE
Leuchtet als Bestätigung der Aufnahme-Stellung.
% PAUSENZEICHEN-LAMPE
Leuchtet als Bestätigung der Pausen-Stellung,
® UMGEKEHRTE
RICHTUNG/BEREITSCHAFTS-
ANZEIGE-LAMPE
% FORWARTS
RICHTUNG/BEREITSCHAFTS-
ANZEIGE-LAMPE
2 BETRIEBSARTEN-TASTEN
AUFNAHMETASTE ( €)
Für Vorwärts-Aufnahme
drücken
Sie diese Taste
zusammen mit dem Vorwärts-Knopf ( » ), und für
Rückwárts-Aufnahme zusammen mit der Rückwärts-
taste ( =).
* Wenn
die
Aufnahme
erfolgt,
so leuchtet
die
Aufnahme-Anzeigen-Lampe rot auf.
PAUSENTASTE ( BB )
Drücken Sie diese Taste, um den Bandlauf für den
Moment
zu stoppen während der Aufnahme oder
der Wiedergabe.
Wird die Pausen-Taste gedrückt, so
leuchtet die Pausen-Angaben-Lampe gelb auf. Ist die
