AKAI
AKAI
Cannelures
Grooves
Dot
Point
Kerben
Farb.

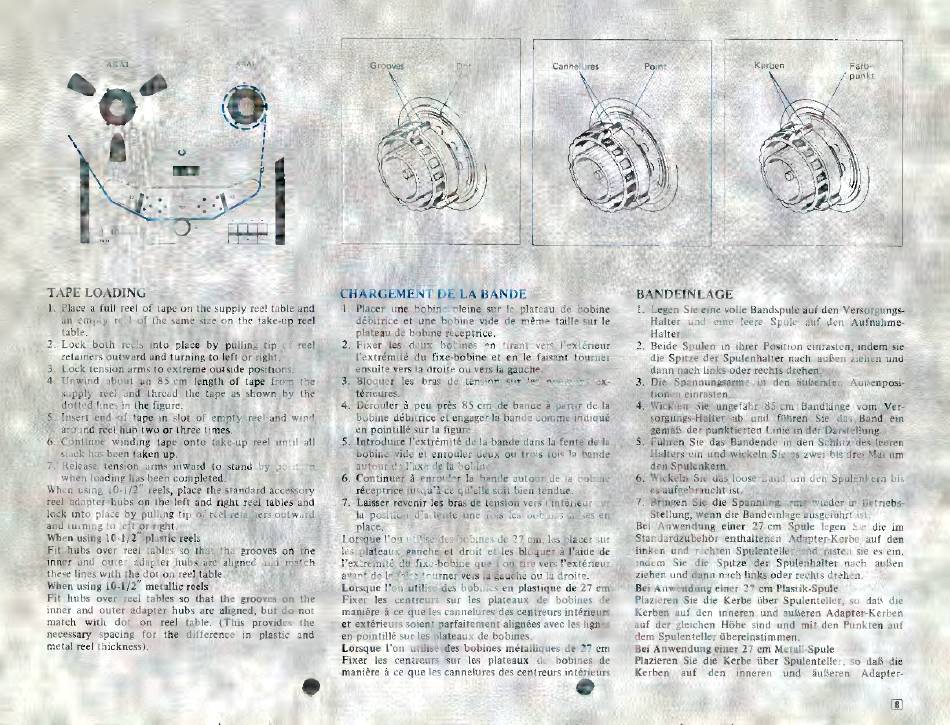

TAPE LOADING
1. Place a full reel of tape on the supply reel table and
an empty reel of the same size on the take-up reel
table.
. Lock both reels into place by pulling tip of reel
retainers outward and turning to left or right.
. Lock tension arms to extreme outside positions.
. Unwind about an 85 cm length of tape from the
supply
reel and
thread
the tape as shown
by the
dotted lines in the figure.
5. Insert end of tape in slot of empty reel and wind
around reel hub two or three times,
6. Continue
winding tape onto take-up reel until all
slack has been taken up.
7. Release tension arms inward to stand by position
when loading has been completed.
When using 10-1/2" reels, place the standard accessory
reel adapter hubs on the left and right reel tables and
lock into place by pulling tip of reel retainers outward
and turning to left or right.
When using 10-1/2" plastic reels
Fit hubs
over
reel tables so that the grooves on the
inner and outer
adapter hubs are aligned and match
these lines with the dot on reel table.
When using 10-1/2" metallic reels
Fit hubs over reel tables so that the grooves on the
inner and outer adapter hubs are aligned, but do not
match
with
dot
on
reel table. (This provides the
necessary
spacing for the difference
in plastic and
metal reel thickness).
m
Bw
CHARGEMENT DE LA BANDE
l. Placer une bobine pleine sur le plateau de bobine
débitrice et une bobine vide de méme
taille sur le
plateau de bobine réceptrice.
2. Fixer les deux bobines
en tirant vers l'extérieur
l'extrémité du fixe-bobine et en le faisant tourner
ensuite vers la droite ou vers la gauche.
3. Bloquer les bras de tension sur les positions ex-
térieures.
4. Dérouler à peu prés 85 cm
de bande à partir de la
bobine débitrice et engager la bande comme indiqué
en pointillé sur la figure.
5. Introduire l'extrémité de la bande dans la fente de la
bobine vide et enrouler deux ou trois fois la bande
autour de l'axe de la bobine.
6. Continuer à enrouler la bande autour de la bobine
réceptrice jusqu'à ce qu'elle soit bien tendue.
7. Laisser revenir les bras de tension vers l'intérieur sur
la position d'attente une fois les bobines mises en
place.
Lorsque l'on utilise des bobines de 27 cm, les placer sur
les plateaux gauche et droit et les bloquer à l'aide de
l'extrémité du fixe-bobine que l'on tire vers l'extérieur
avant de le faire tourner vers la gauche ou la droite.
Lorsque l'on utilise des bobines en plastique de 27 cm
Fixer
les centreurs
sur les plateaux
de bobines
de
maniére à ce que les cannelures des centreurs intérieurs
et extérieurs soient parfaitement alignées avec les lignes
en pointillé sur les plateaux de bobines.
Lorsque l'on utilise des bobines métalliques de 27 cm
Fixer les centreurs sur les plateaux
de bobines de
maniére à ce que les cannelures des centreurs intérieurs
BANDEINLAGE
1. Legen Sie eine volle Bandspule auf den Versorgungs-
Halter und eine leere Spule auf den Aufnahme-
Halter.
. Beide Spulen in ihrer Position einrasten, indem sie
die Spitze der Spulenhalter nach außen ziehen und
dann nach links oder rechts drehen.
3. Die Spannungsarme
in den äußersten
Außenposi-
tionen einrasten
4. Wicklen Sie ungeführ 85 cm
Bandlänge
vom
Ver-
sorgungs-Halter
ab und
führen
Sie das Band
ein
gemäf der punktierten Linie in der Darstellung
. Führen Sie das Bandende in den Schlitz des leeren
Halters ein und wickeln Sie es zwei bis drei Mal um
den Spulenkern
6. Wickeln Sie das loose Band um den Spulenkern bis
es aufgebraucht ist,
7. Bringen Sie die Spannungsarme wieder in Betriebs-
Stellung, wenn die Bandeinlage ausgeführt ist
Bei Anwendung
einer 27 cm
Spule legen Sie die im
Standardzubehör
enthaltenen
Adapter-Kerbe
auf den
linken und rechten Spulenteller und rasten sie es ein,
indem
Sie die Spitze
der Spulenhalter nach
außen
ziehen und dann nach links oder rechts drehen,
Bei Anwendung einer 27 cm Plastik-Spule
Plazieren Sie die Kerbe über Spulenteller, so daß die
Kerben auf den inneren und aufseren Adapter-Kerben
auf der gleichen Hóhe sind und mit den Punkten auf
dem Spulenteller übereinstimmen.
Bei Anwendung einer 27 cm Metall-Spule
Plazieren Sie die Kerbe über Spulenteller, so dafs die
Kerben
auf den inneren
und
äußeren
Adapter-
»
u
[8]
