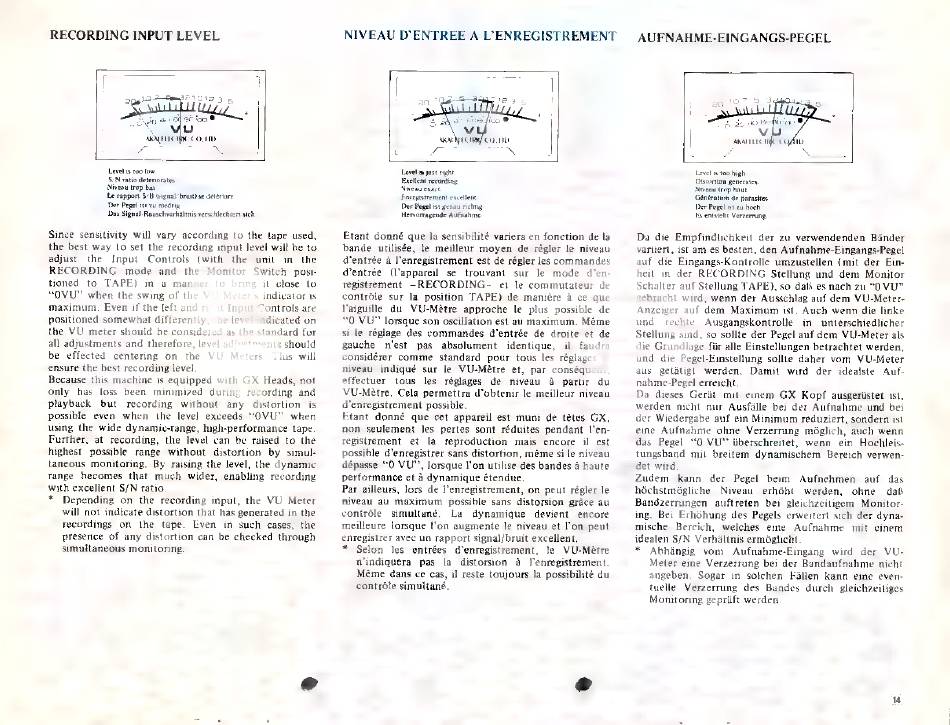

RECORDING INPUT LEVEL
Level is too low.
S/N ratio deteriorates
Niveau trop bas.
Le rapport S/B (signal/bruit)
se détériore.
Der Pegel ist zu niedrig.
Das Signal-Rauschverhältnis verschlechtert sich.
Since sensitivity will vary according to the tape used,
the best way to set the recording input level will be to
adjust
the
Input
Controls
(with
the
unit
in
the
RECORDING
mode
and
the Monitor
Switch
posi-
tioned
to TAPE)
in a manner
to bring it close to
"OVU" when the swing of the VU Meter's indicator is
maximum.
Even if the left and right Input Controls are
positioned somewhat differently, the level indicated on
the VU meter should be considered as the standard for
all adjustments and therefore, level adjustments should
be effected
centering on the VU Meters. This will
ensure the best recording level.
Because this machine is equipped with GX Heads, not
only has loss been minimized during recording and
playback
but
recording
without
any
distortion
is
possible
even
when
the level exceeds "OVU"
when
using the wide dynamic-range, high-performance tape.
Further, at recording, the level can be raised to the
highest
possible
range
without
distortion
by simul-
taneous monitoring.
By raising the level, the dynamic
range becomes that much wider, enabling recording
with excellent S/N ratio.
*
Depending
on
the recording input, the VU Meter
will not indicate distortion that has generated in the
recordings
on
the
tape.
Even
in such cases, the
presence of any distortion can be checked through
simultaneous monitoring.
Level is just right.
Exellent recording
Der Pegel ist genau richtig.
Hervorragende Aufnahme.
Etant donné que la sensibilité variera en fonction de la
bande utilisée, le meilleur moyen de régler le niveau
d'entrée à l'enregistrement est de régler les commandes
d'entrée
(l'appareil
se trouvant
sur le mode
d'en-
registrement —-RECORDING-
et le commutateur de
contrôle sur la position TAPE) de manière à ce que
l'aiguille du VU-Mètre
approche le plus possible de
"0 VU" lorsque son oscillation est au maximum. Même
si le réglage des commandes
d'entrée de droite et de
gauche
n'est
pas
absolument
identique,
il faudra
considérer comme
standard
pour
tous les réglages le
niveau
indiqué sur le VU-Métre
et, par conséquent,
effectuer
tous
les réglages
de
niveau
à partir
du
VU-Mètre. Cela permettra d'obtenir le meilleur niveau
d'enregistrement possible.
Etant donné que cet appareil est muni de tétes GX,
non
seulement
les pertes sont réduites pendant l'en-
registrement
et la reproduction
mais
encore
il est
possible d'enregistrer sans distortion, méme si le niveau
dépasse "0 VU", lorsque l'on utilise des bandes à haute
performance et à dynamique étendue.
Par ailleurs, lors de l'enregistrement, on peut régler le
niveau au maximum
possible sans distorsion gráce au
contróle
simultané.
La dynamique
devient
encore
meilleure lorsque l'on augmente le niveau et l'on peut
enregistrer avec un rapport signal/bruit excellent.
* Selon les entrées
d'enregistrement,
le VU-Mètre
n'indiquera
pas
la distorsion
à l'enregistrement.
Méme dans ce cas, il reste toujours la possibilité du
contróle simultané.
Level is too high.
Distortion generates.
Niveau trop haut.
Génération de parasites.
Der Pegel ist zu hoch
Es entsteht Verzerrung
Da die Empfindlichkeit der zu verwendenden
der
variiert, ist am es besten, den Aufnahme-Eingangs-Pegel
auf die Eingangs-Kontrolle umzustellen (mit der Ein-
heit in der RECORDING
Stellung und dem Monitor
Schalter auf Stellung TAPE), so dafs es nach zu "O VU"
gebracht wird, wenn der Ausschlag auf dem VU-Meter-
Anzeiger auf dem Maximum ist. Auch wenn die linke
und
rechte
Ausgangskontrolle
in unterschiedlicher
Stellung sind, so sollte der Pegel auf dem VU-Meter als
die Grundlage für alle Einstellungen betrachtet werden,
und die Pegel-Einstellung sollte daher vom VU-Meter
aus
getütig
werden.
Damit
wird
der idealste
Auf-
nahme-Pegel erreicht.
Da dieses Gerät mit einem GX Kopf ausgerüstet ist,
werden nicht nur Ausfälle bei der Aufnahme und bei
der Wiedergabe auf ein Minimum reduziert, sondern ist
eine Aufnahme
ohne Verzerrung móglich, auch wenn
das Pegel
"0 VU" überschreitet,
wenn
ein Hochleis-
tungsband mit breitem dynamischem Bereich verwen-
det wird.
Zudem
kann
der Pegel
beim
Aufnehmen
auf das
hóchstmógliche
Niveau
erhöht
werden,
ohne
daß
Bandzerrungen
auftreten
bei gleichzeitigem
Monitor-
ing. Bei Erhóhung des Pegels erweitert sich der dyna-
mische Bereich, welches eine Aufnahme mit einem
idealen S/N Verhältnis ermóglicht.
*
Abhängig
vom
Aufnahme-Eingang
wird
der VU-
Meter eine Verzerrung bei der Bandaufnahme nicht
angeben. Sogar in solchen Füllen kann eine even-
tuelle Verzerrung des Bandes durch gleichzeitiges
Monitoring geprüft werden,
