10
Réglages
10.3
Réglage de l'inclinaison de la toupie
10.3
Réglage de l'inclinaison de la toupie
L'inclinaison des toupies est réglée en usine, à savoir transversalement par rapport au châssis.
Si la matière récoltée n'est pas ramassée proprement, il est possible d'améliorer la qualité de
travail en réglant l'inclinaison des toupies.
Le réglage de l'inclinaison des toupies est déterminant pour obtenir un andain propre et une
qualité de travail propre. Lors de l'andainage, les dents sont courbées vers l'arrière par le
fourrage (et par conséquent légèrement vers le haut). Si le châssis est correctement réglé, les
dents se trouvent à une distance uniforme par rapport au sol pendant le travail.

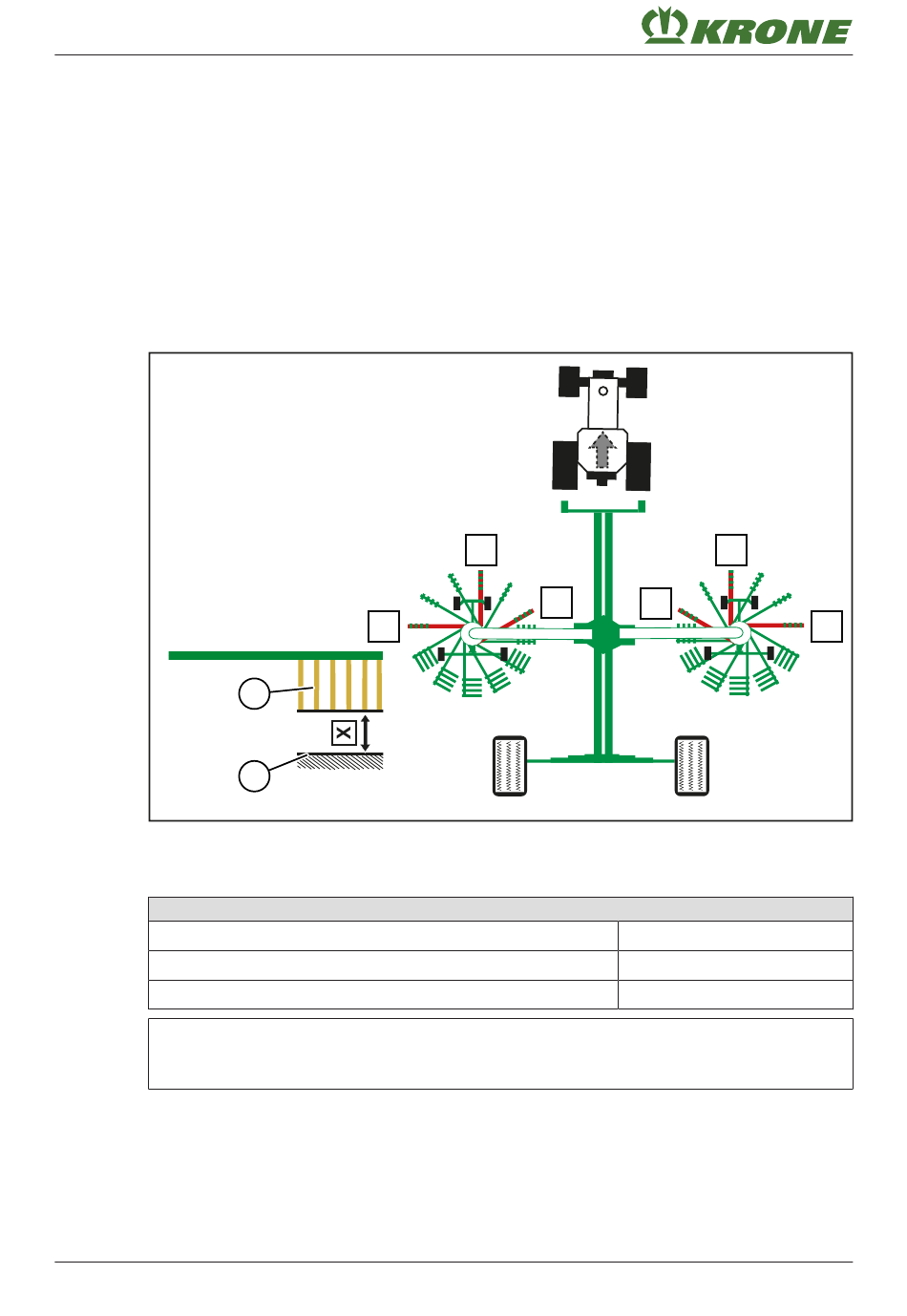

„ Veiller à ce que les pointes des dents des toupies se trouvent à la distance la plus
importante par rapport au sol dans la zone de ratissage extérieure, à la distance la plus
faible par rapport au sol dans la zone de ratissage intérieure (donc dans la zone de dépôt)
et à une distance moyenne par rapport au sol dans la zone avant.
KSG000-008
„ Lors du réglage de base de l'inclinaison des toupies, les dents (2) doivent respecter un écart
X défini par rapport au sol (1). Les valeurs suivantes sont recommandées à cet effet :
Écart
X
1
X
2
X
3
INFORMATION
La valeur à la position x
Inclinaison longitudinale
Une modification de l'inclinaison longitudinale (la toupie bascule vers l'avant) est obtenue en
réglant la hauteur des roues de jauge arrière (à droite et à gauche) du châssis.
80
X
1
2
1
est atteinte en ajustant le réglage de la hauteur des toupies.
2
X
2
X
3
43 mm
35 mm
28 mm
Notice d'utilisation originale 150000686_07_fr
X
2
X
3
X
Swadro TC 640
