5
Éléments de commande et d'affichage
5.1

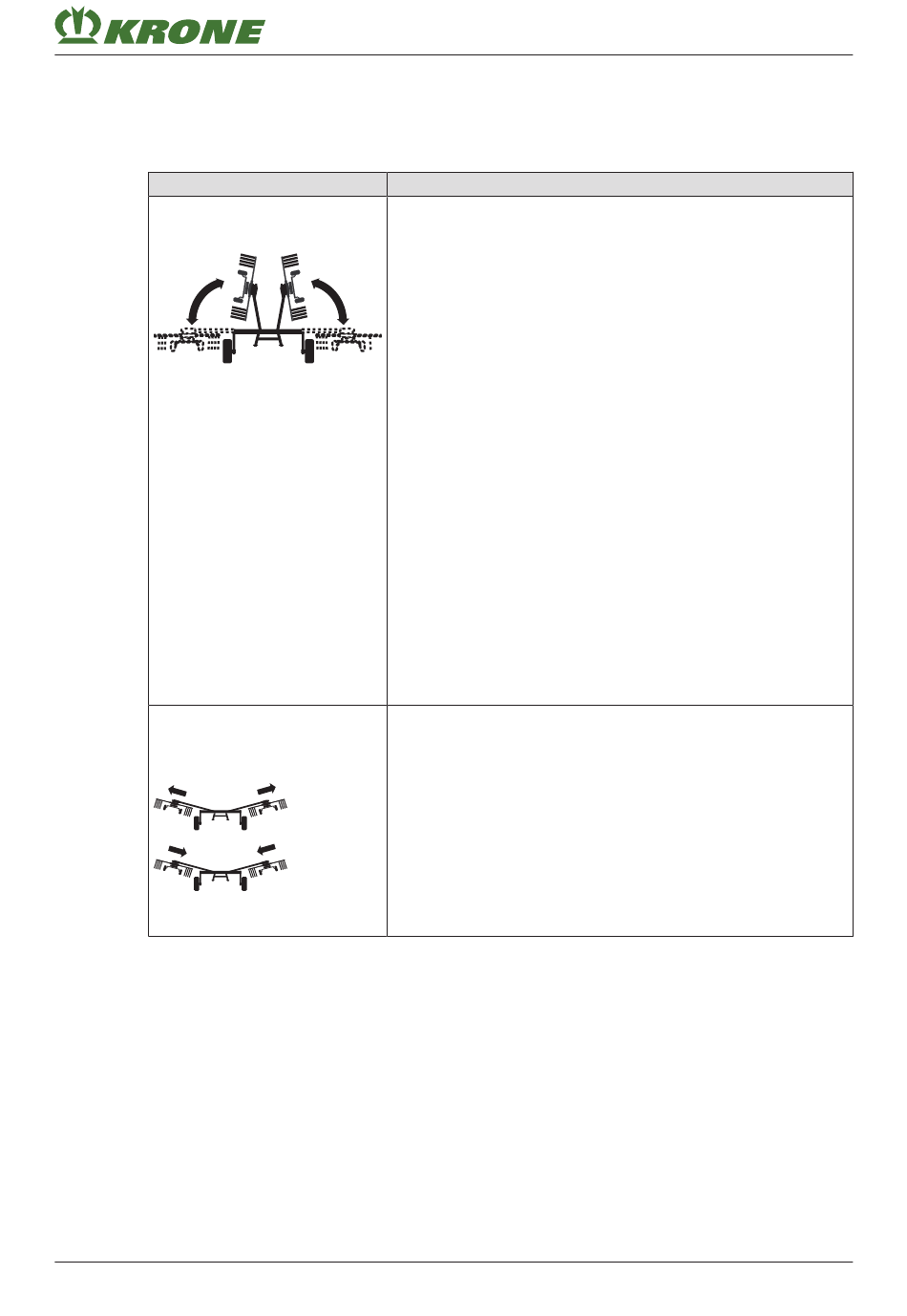

Appareils de commande hydrauliques du tracteur
Désignation
Appareil de commande à
simple effet (rouge 1+)
Appareil de commande à
double effet (bleu 2+/bleu
2-)
Swadro TC 640
Notice d'utilisation originale 150000686_07_fr
Éléments de commande et d'affichage
Appareils de commande hydrauliques du tracteur
Fonctionnement
De la position de transport en position en position
de travail :
„ Tirer sur le câble de commande et le maintenir sous
tension.
„ Afin d'abaisser la machine de la position de transport en
position de travail, amener l'appareil de commande à
simple effet (rouge 1+) en position flottante.
Position de tournière :
„ Pour relever la machine de la position de travail en position
de tournière, actionner l'appareil de commande à simple
effet (rouge 1+).
„ Afin d'abaisser la machine de la position de tournière en
position de travail, amener l'appareil de commande à
simple effet (rouge 1+) en position flottante.
De la position de travail en position de transport :
„ Désactiver l'entraînement de la prise de force.
„ Tirer sur le câble de commande et le maintenir sous
tension.
„ Pour relever la machine de la position de travail en position
de transport, actionner l'appareil de commande à simple
effet (rouge 1+).
Pour la version « Réglage hydraulique de la largeur
de travail »
Augmentation de la largeur de travail/largeur d'an-
dain
„ Pour augmenter la largeur de travail/largeur d'andain,
actionner l'appareil de commande à double effet (bleu 2+).
Réduction de la largeur de travail/largeur d'andain
„ Pour réduire la largeur de travail/largeur d'andain, actionner
l'appareil de commande à double effet (bleu 2-).
5
5.1
43
