8
Commande
8.10
Pivotement des bras porte-dents en position de transport
REMARQUE ! Si les boulons ne sont pas insérés et bloqués par le haut, ils risquent
d'entrer en collision avec l'essieu de toupies.
„ Insérer le boulon (2) par le haut.
„ Bloquer le boulon (2) à l'aide de la goupille pliante (1).
„ Veiller à ce que la goupille pliante (1) s'engage correctement. À cet effet, la bague de la
goupille pliante doit se trouver dans la rainure de la tige.
8.10
Pivotement des bras porte-dents en position de transport
Pour la version « Bras porte-dents rabattables »
2
KS000-119

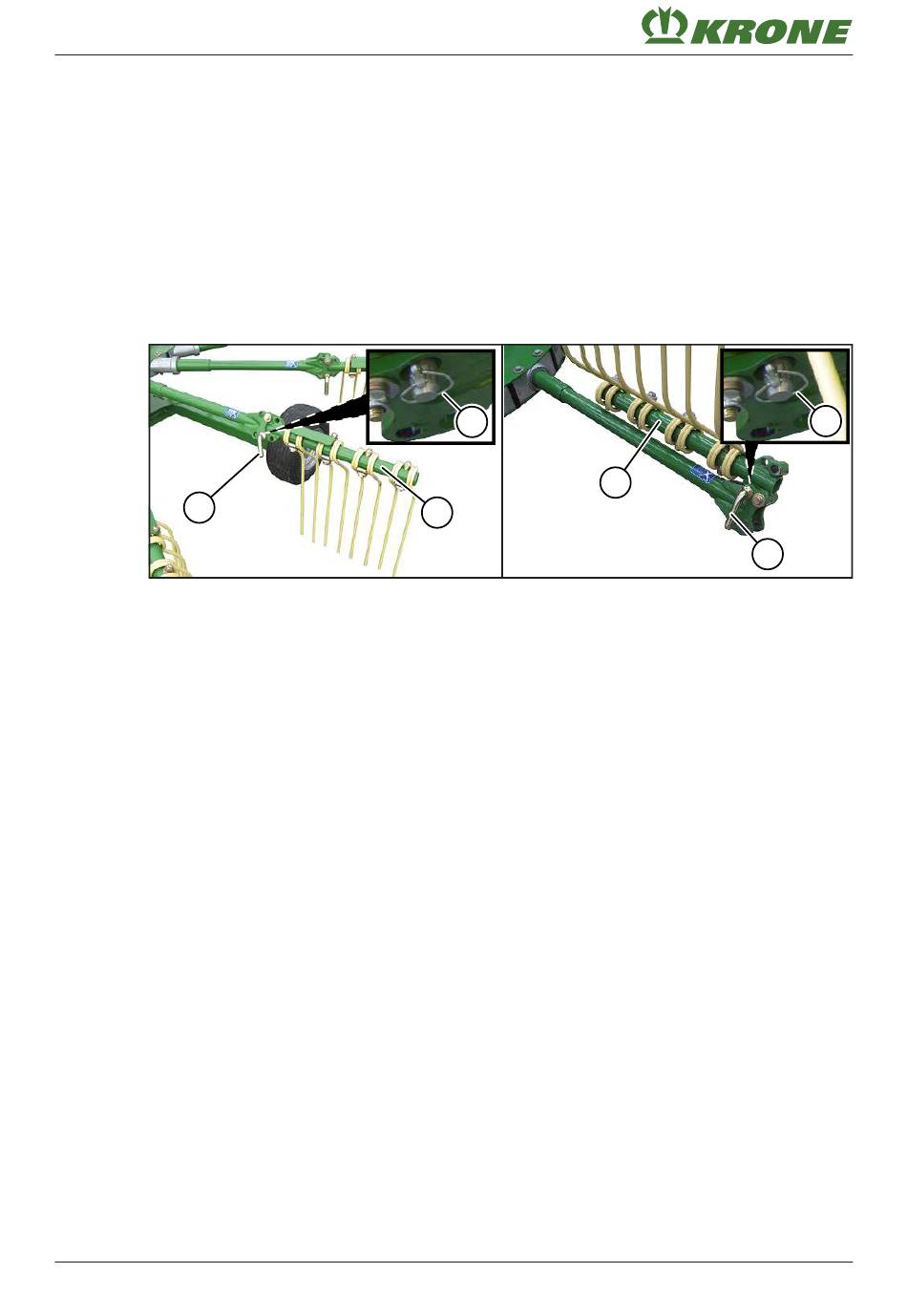

Les bras porte-dents rabattables doivent être pivotés en position de transport dans un ordre
précis.
Dans le sens de la marche, à droite, les bras porte-dents rabattables doivent être pivotés en
position de transport en commençant par l'avant.
Dans le sens de la marche, à gauche, les bras porte-dents rabattables doivent être pivotés en
position de transport en commençant par l'arrière.
ü Les étriers de protection sont en position de transport,
ü La machine est à l'arrêt et sécurisée,
„ Tourner les toupies respectivement jusqu'à ce que les bras porte-dents rabattables soient à
l'extérieur.
„ Retirer la goupille pliante (1).
„ Retirer le boulon (2).
REMARQUE ! Lors du pivotement des bras porte-dents, tourner les toupies de façon à ce
que les bras porte-dents n'entrent pas en collision avec la protection.
„ Pivoter le bras porte-dents (3) en position de transport.
REMARQUE ! Si les boulons ne sont pas insérés et bloqués par le haut, ils risquent
d'entrer en collision avec l'essieu de toupies.
„ Insérer le boulon (2) par le haut.
„ Bloquer le boulon (2) à l'aide de la goupille pliante (1).
„ Veiller à ce que la goupille pliante (1) s'engage correctement. À cet effet, la bague de la
goupille pliante doit se trouver dans la rainure de la tige.
66
1
3
voir
voir
Page 26.
Notice d'utilisation originale 150000686_07_fr
3
2
Page 67.
Swadro TC 640
