6
Première mise en service
6.4
Contrôle/réglage de l'écart entre le bras porte-dents et le bras de flèche
KSG000-006
ü La machine se trouve en position de transport.

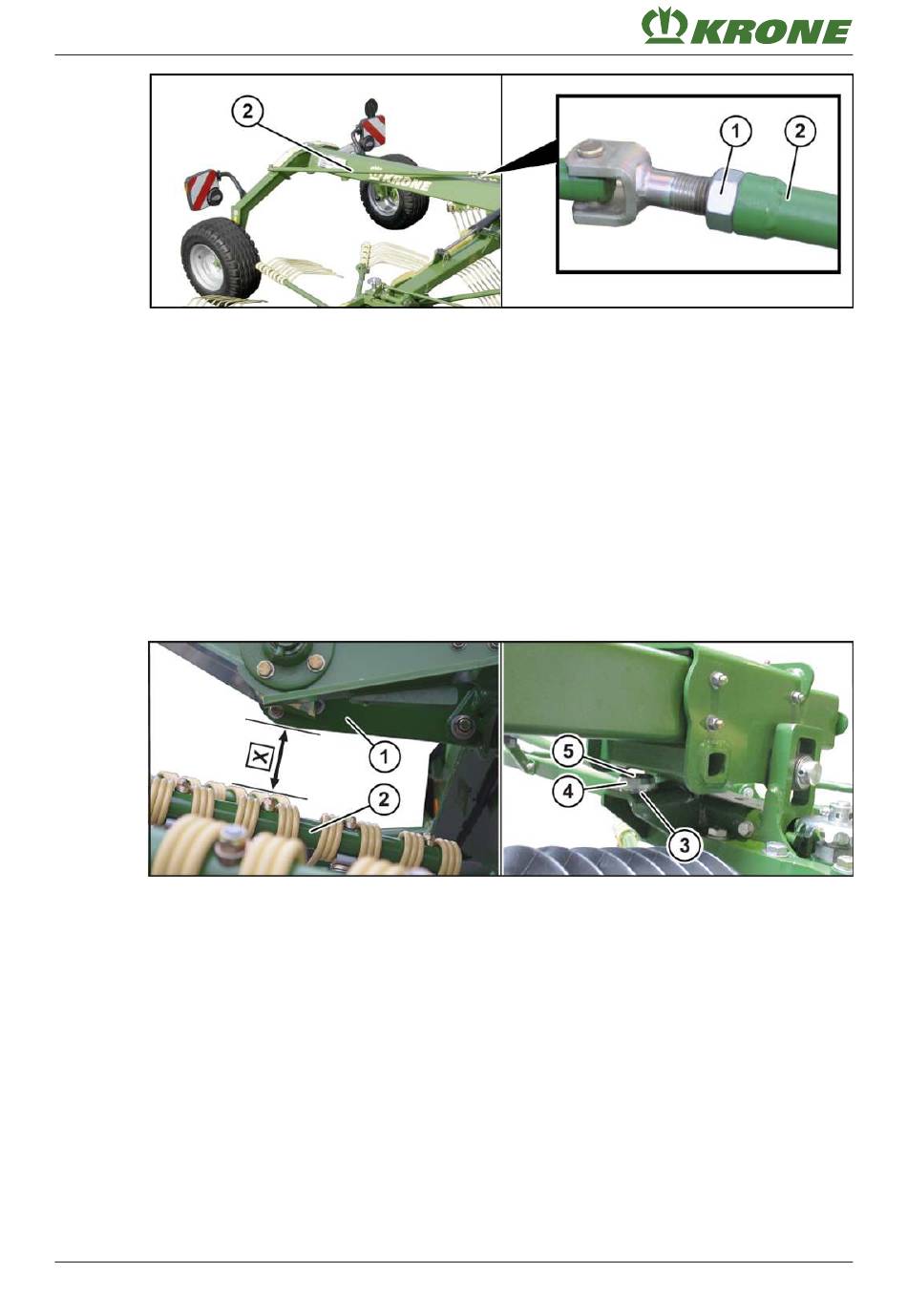

Si l'andaineur ne se déplace pas de manière centrée derrière le tracteur sur chaussée plane, la
bielle (2) doit être ajustée.
„ Desserrer le contre-écrou (1).
„ Ajuster la bielle (2).
Bielle plus courte = redresser la machine vers la gauche
Bielle plus longue = redresser la machine vers la droite
„ Serrer le contre-écrou (1).
6.4
Contrôle/réglage de l'écart entre le bras porte-dents et le bras de
flèche
KSG000-007
ü La machine se trouve en position de tournière et les bras de flèche sont complètement
sortis.
ü La machine est à l'arrêt et sécurisée,
„ Afin d'obtenir l'écart minimal possible entre le bras porte-dents (2) et le bras de flèche,
tourner le bras porte-dents (2) vers le bras de flèche (1).
„ Contrôler la cote X entre le bras de flèche (1) et le bras porte-dents (2).
Si la cote X est ≥100 mm, le réglage est correct.
Si la cote X n'est pas ≥ 100 mm, il convient de régler l'écart.
ü La machine se trouve en position de travail.
ü La machine est à l'arrêt et sécurisée,
„ Démonter la vis à tête fraisée (5) et l'entretoise (4).
„ Mettre en place ou enlever des rondelles (3).
Mettre en place des rondelles= cote X plus longue
48
voir
Page 26.
voir
Page 26.
Notice d'utilisation originale 150000686_07_fr
Swadro TC 640
