9. Une fois les rondelles métalliques éjectables supérieures
enlevées, retirer également des embouts isolants.
REMARQUE : Sur certains modèles, il peut être
nécessaire d'utiliser un couteau pour découper les
embouts isolants au même diamètre que les trous de
rondelle métallique.
Après le retrait des embouts isolants, retirer également
les rondelles métalliques éjectables supplémentaires de
l'écran thermique interne à l'aide d'un tournevis standard
et/ou de cisailles à métaux. Voir Figure 10.
INSTALLER CHAQUE
INSTALL EACH 6" COLLAR
COLLIER DE 6 po (152,4 mm)
ASSEMBLIES TO THE
SUR LE FOYER À L'AIDE
FIREPLACE WITH (4)
DES 4 VIS N° 10 x 1/2 po
SCREWS PROVIDED #10 X 1/2
FOURNIES

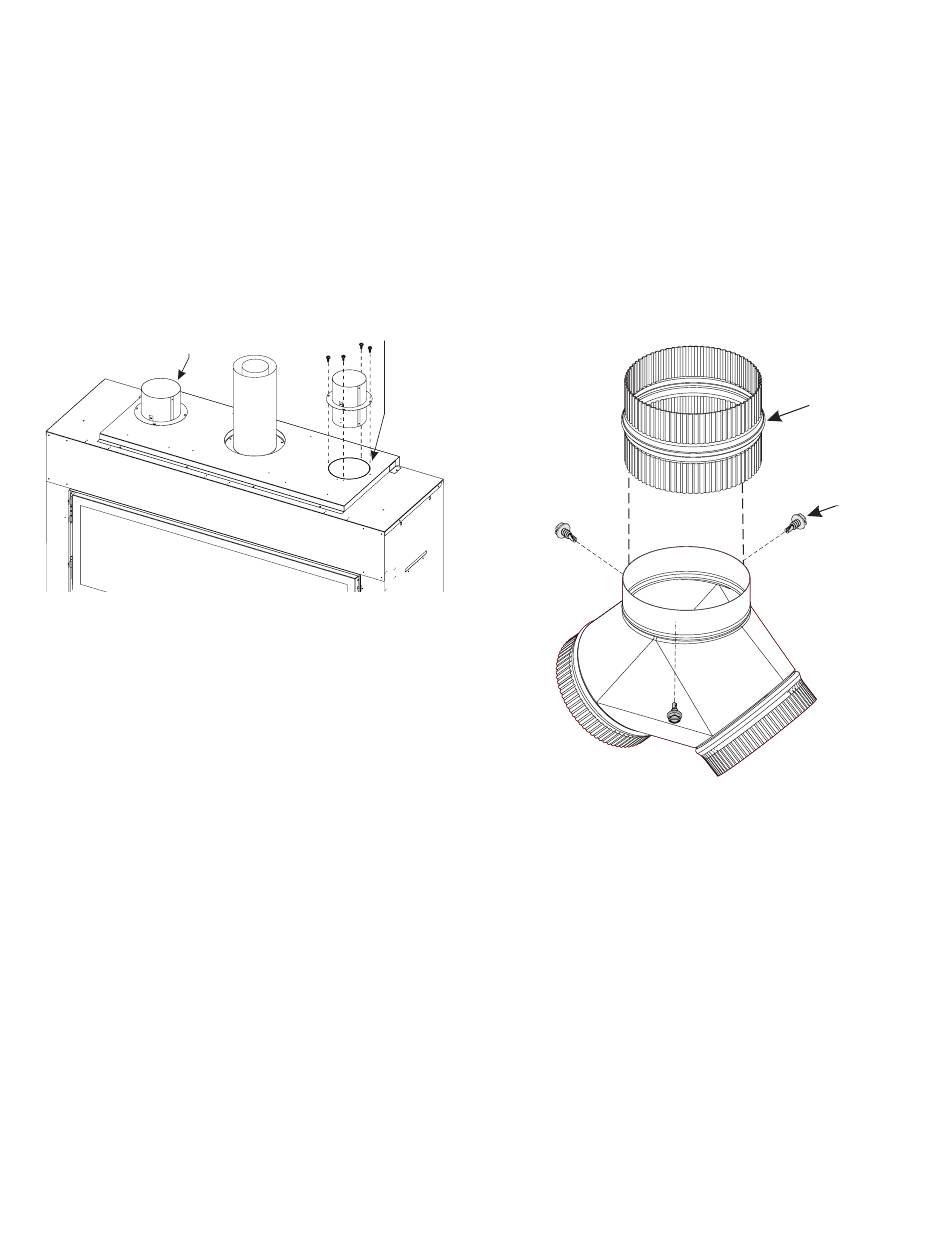

Figure 10
10. Installer les colliers initiaux (de l'étape 7) sur le foyer.
Insérer les colliers dans les trous d'évacuation sur le
sommet du foyer en s'assurant que le bas des colliers
touche l'écran thermique interne, puis visser 4 vis n° 10 x
1/2 po pour fixer chaque collier. Voir Figure 10.
Page 8
All manuals and user guides at all-guides.com
RETIRER LES RONDELLES
ÉJECTABLES ET LES
REMOVE KNOCKOUTS
EMBOUTS ISOLANTS AVANT
& INSULATION PLUGS
D'INSTALLER LES COLLIERS
PRIOR TO INSTALLING THE 6"
DIAMETER COLLAR ASSEMBLIES
DE 6 po (152,4 mm) DE
DIAMÈTRE
Empire Comfort Systems Inc. • Belleville, IL
INSTALLATION DU CONDUIT D'ÉVACUATION FLEXIBLE
11. Préparer l'emplacement de l'adaptateur « Y ».
placement de cet adaptateur dépend du type d'évacuation
du foyer (verticale ou horizontale). L'adaptateur en « Y »
et le conduit d'évacuation nécessitent un dégagement
de 3 po (76,2 mm) jusqu'à une structure combustible;
par conséquent, du ruban de plomberie, électrique
ou métallique, doit être utilisé pour fixer le conduit
d'évacuation flexible au besoin. Voir Figures 2 et 3.
12. Installer l'adaptateur de 6 po (152,4 mm) au raccord
de conduit de la branche « Y » à l'aide de 3 vis
autoperceuses n° 10 x 1/2 po. Cela est nécessaire pour
raccorder le conduit d'évacuation flexible à chacune
des trois ouvertures. Voir Figure 11.
Figure 11
Le
ADAPTATEUR
FLEXIBLE DE
6 po (152,4 mm)
6" FLEX ADAPT
VIS AUTOPERCEUSES
SELF DRILLING SC
3 EMPLACEMENTS
(3) PLACES
42724-0-1120
