6. Placer le rebord en retrait de la base contre le bord
arrière de l'ouverture. De plus, aligner le bord arrière
des supports latéraux avec le bord arrière de l'ouverture.

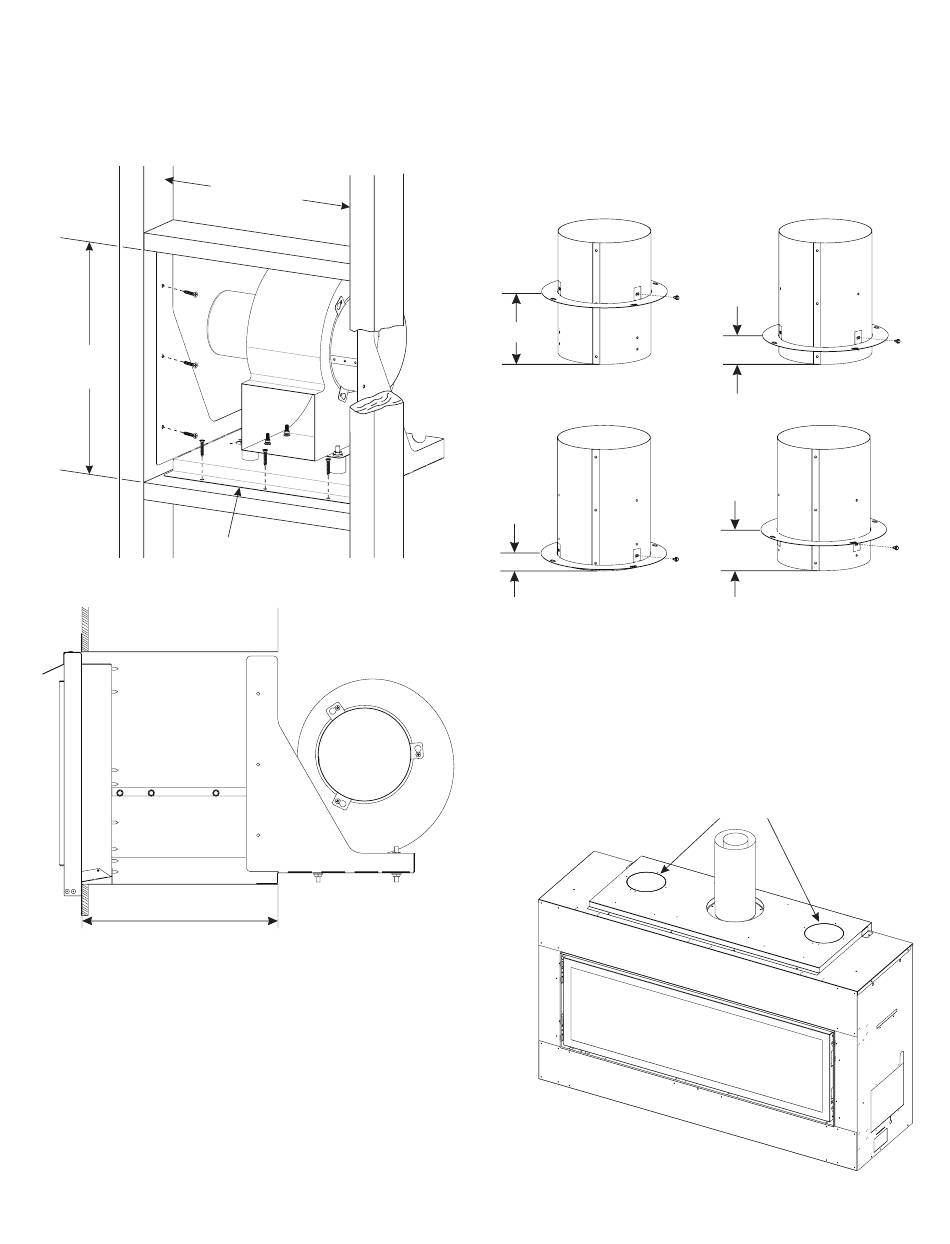

Fixer l'ensemble soufflante et base à l'aide des 9 vis de
1 po de long pour cloison sèche fournies comme illustré
dans la Figure 6.
14-1/2 po
14 1/2"
(368,3 mm)
BRIDE OFFSET
ÉPAISSEUR TOTALE
DE MUR
TOTAL WALL THICKNESS
MINIMUM - 4"
MINIMUM - 4 po (101,6 mm)
MAXIMUM - 12 1/2""
MAXIMUM - 12-1/2 po (317,5 mm)
42724-0-1120
All manuals and user guides at all-guides.com
14-1/2 po
14 1/2"
(368,3 mm)
Figure 6
Figure 7
Empire Comfort Systems Inc. • Belleville, IL
7. Assembler 2 colliers de 6 po (152,4 mm) de diamètre x
8 po (203,2 mm) de long avec les brides de collier comme
illustré dans la Figure 8. Fixer la bride au collier à l'aide
de 3 vis n° 10 x 1/2 po, en utilisant les emplacements
adéquats des trous selon le modèle de foyer particulier.
REMARQUE : Bride de collier : languettes à plier vers
DVCT SERIES
le bas manuellement sur le modèle DVLL72 seulement.
DVCT SERIES
SÉRIES DVCT
4"
4"
4 po (102 mm)
DVL(36,46)
DVL(36,46)
DVL(36,46)
3/8 po (10 mm)
3/8"
3/8"
8. Retirer les 2 rondelles éjectables qui sont situées
sur le sommet du foyer de chaque côté du système
d'évacuation. Utiliser à cet effet un tournevis standard
et/ou des cisailles à métaux. Voir Figure 9. Les deux
ouvertures d'évacuation doivent être utilisées avec
l'accessoire du système HMFA.
RETIRER LES RONDELLES ÉJECTABLES ET LES
EMBOUTS ISOLANTS AVANT D'INSTALLER LES
COLLIERS DE 6 po (152,4 mm) DE DIAMÈTRE
DVLL(36,48,60)
DVLL(36,48,60)
DVLL(36,48,60)
1"
1 po (25 mm)
1"
DVLL72
DVLL72
DVLL72
2 po (51 mm)
2"
2"
Figure 8
REMOVE KNOCKOUTS & INSULATION
PLUGS PRIOR TO INSTALLING THE 6"
DIAMETER COLLAR ASSEMBLIES
Figure 9
