Dépannage
Diagnostics de la carte d'affichage de l'EasyKey
Consultez la F
. 7 et le Tableau 4 pour dépanner la carte d'affichage de l'EasyKey. Consultez également les sec-
IG
tions EasyKey Schéma électrique, page 31 et Schéma électrique du système, pages 32 et 33.
J6
P1
J1
J4
F

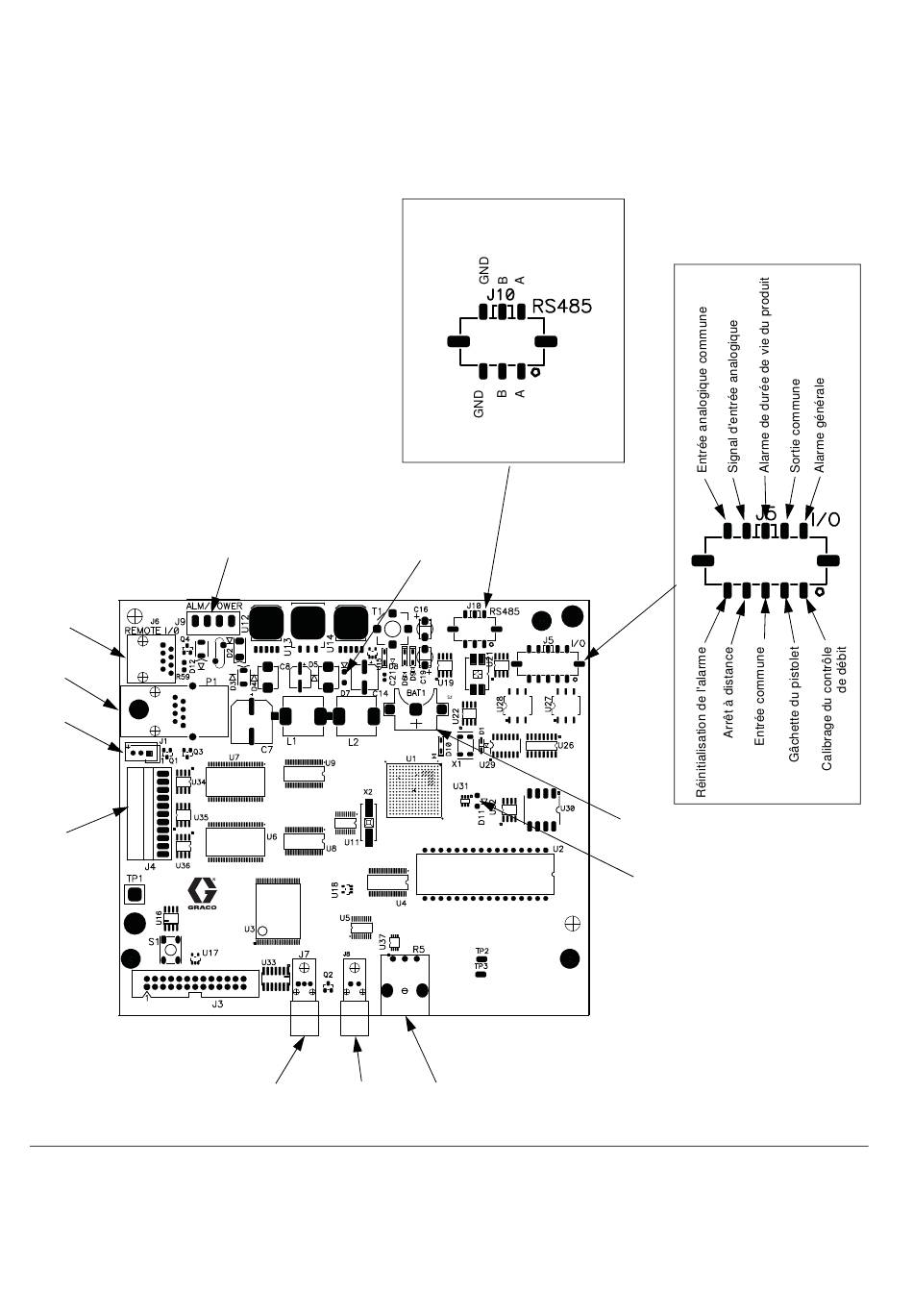

. 7 : carte d'affichage de l'EasyKey 255767
IG
20
J9
RT1
J7
J8
Station multiple
TI12923a
Contrôle d'intégration
J10
D7
R5
J5
Batterie BK885 ou CR1220
(pièce de 3V, 12,5 mm, au lithium)
D11
TI12924a
