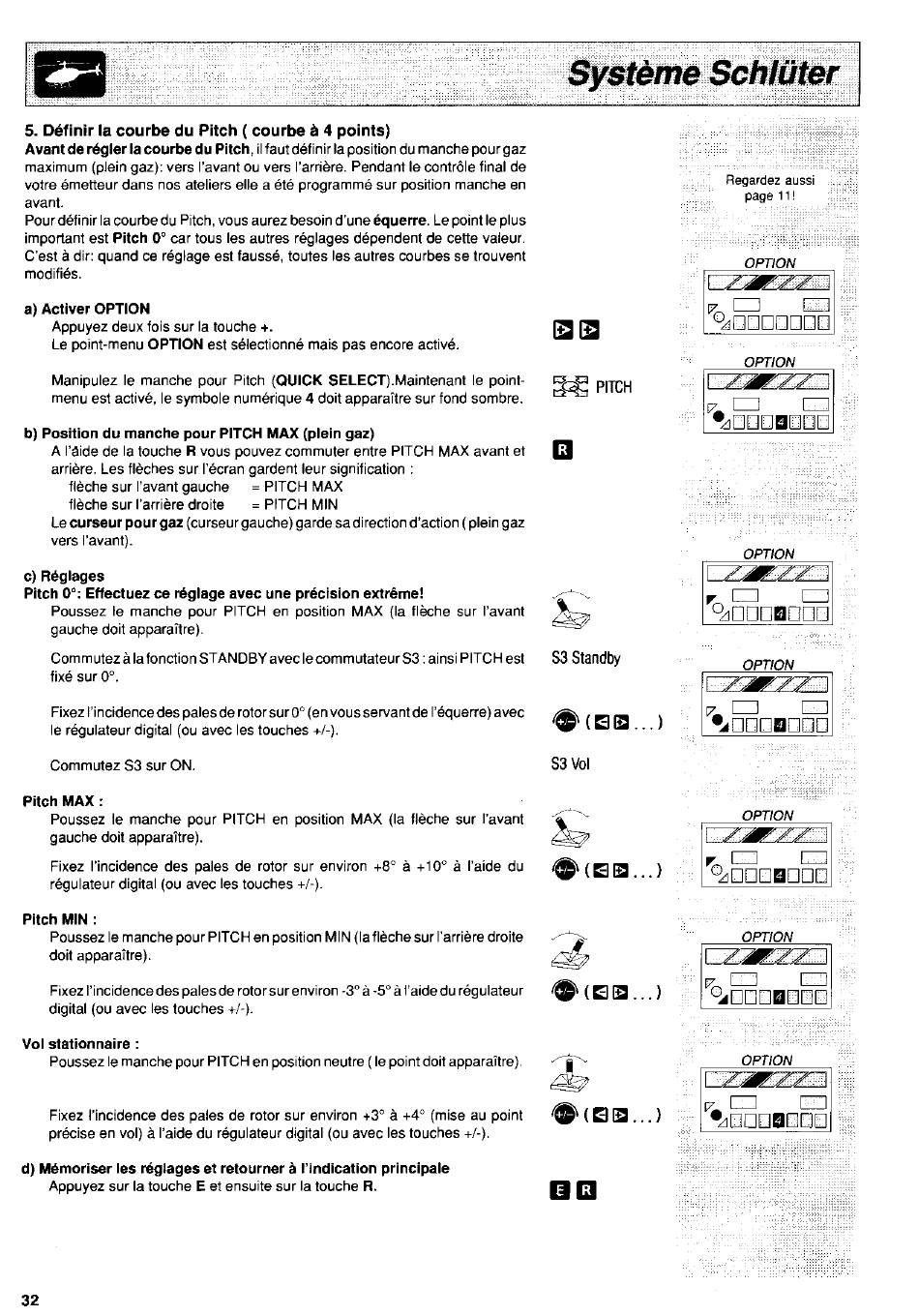

5. Ddfinir la courbe du Pitch ( courbe ä 4 points)
Avant de regler la courbe du Pitch, ilfaut d6finir la position du manche pourgaz
maximum (plein gaz):vers l'avant ou vers l'arriöre. Pendant le contröle final de
votre 6metteur dans nos ateliers elle a 6t6 programm6 sur position manche en
avanI.
Pour d6finir la courbe du Pitch, vous aurez besoin d'une6querre. Le point le plus
important est Pitch 0'car tous les autres r6glages dependent de cette valeur.
C'est ä dir: quand ce r6glage est fauss6, toutes les autres courbes se lrouvent
modifi6s.
a) Acliver OPTION
Appuyez deux fois sur la touche +.
Le point-menu OPTION est selectionnd mais pas encore activ€.
Manipulez le manche pour Pitch (OUICK SELECT).Maintenant
le point-
menu est activ6, le symbole num6rique 4 doit apparaitre sur fond sombre.
b) Position du manche pour PITCH MAX (plein gaz)
A l'äide de la touche B vous pouvez commuter entre PITCH MAX avant et
arriöre. Les flöches sur l'6cran gardent leur signification
:
fleche sur l'avant gauche = PITCH l\rAX
flöche sur I'arriöre droite
= PITCH MIN
Le curseur pour gaz (curseur gauche) garde sa direction d'action ( plein gaz
vers I'avant).
c) Röglages
Pitch 0': Effecluez ce rdglage avec une pr6cision extreme!
Poussez le manche pour PITCH en position MAX (la flöche sur l'avant
gauche doit apparailre).
Commutez ä lafonction STANDBYavec
le commutateur
53:ainsiPlTCH est
fix6 sur 0'.
Fixez l'incidencedes
palesde rotorsur0" (envousservantde
l'6querre) avec
le 169ulateur digital (ou avec les touches +/-).
Commutez 53 sur ON.
Pitch MAX :
Poussez le manche pour PITCH en position MAX (la llöche sur I'avant
gauche doit apparaitre).
Fixez l'incidence des pales de rotor sur environ +8' ä +10" ä l'aide du
169ulateur
digital (ou avec les touches +f).
Pitch illN :
Poussez le manche pour PITCH en position MIN (la tlöche sur I'arridre droite
doit apparaitre).
Fixez I'incidence
des pales de rotorsurenviron
-3'ä-5'äI'aidedu 169ulateur
digital (ou avec les louches +/-).
Vol slationnaire :
Poussez le manche pour PITCH en position neutre ( le point doit apparaitre).
Fixez I'incidence des pales de rotor sur environ +3'ä +4" (mise au point
precise en vol) ä l'aide du regulateur digital (ou avec les touches +/-).
d) Memoris€r les Eglages el relourner ä I'indication principale
Appuyez sur la touche E et ensuite sur la touche R.
