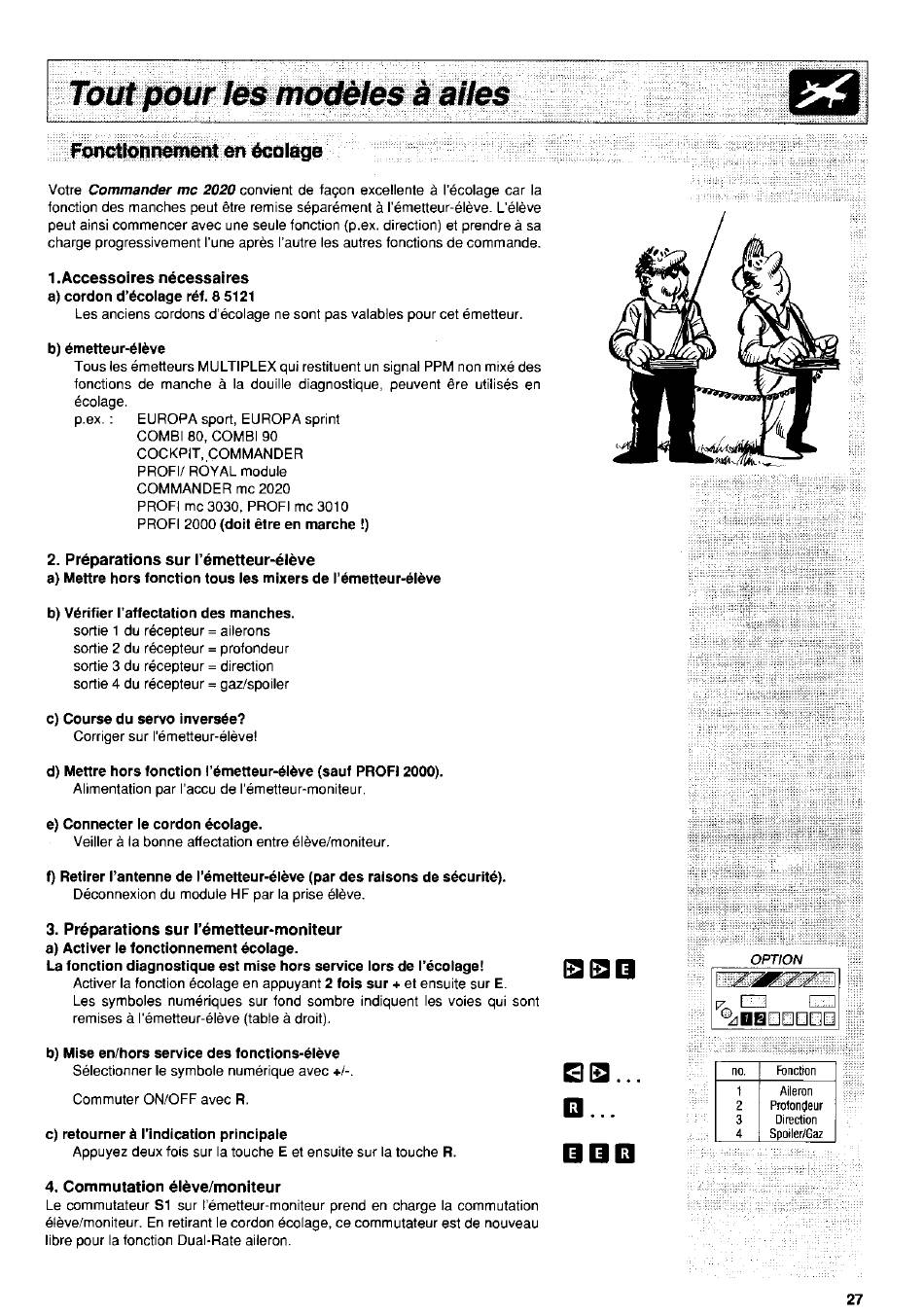

Volte Commander mc m2O convienlde taQon excellenle a l 6colage car la
fonction des manches peut 6tre remise separement ä l'6metleur-6|öve. L'61öve
peut ainsi commencer avec une seule fonction (p.ex. direction) et prendre ä sa
charge progressivement
I'une aprös I'autre les autres fonctions de commande.
l.Accessoires n6cessaires
a) cordon d'ecolage r6t. 8 5121
Les anciens cordons d'6colage ne sont pas valables pour cet 6metteur.
b) ömetteur-öläve
Tous les 6metteurs MULTIPLEX qui restituent un signal PPM non mix6 des
fonctions de manche ä la douille diagnostique,
peuvent 6re utilises en
6colage.
p.ex. :
EUROPA sport, EUROPA sprint
coMBt 80, coMBt 90
COCKPIT,,COMMANDER
PROFI/ ROYAL module
COMMANDER mc 2020
P R O F I m c 3 0 3 0 . P R O F I m c 3 0 1 0
PROFI 2000 (doit Clre en marche !)
2. Pr6parations sur l'6metteur-61öve
a) Mettre hors fonction tous les mixers de l'6metteur-61öve
b) Vöritier I'atfectation des manches.
sortie 1 du recepteur = ailerons
sortie 2 du recepteur = protondeur
sortie 3 du r6cepteur = direclion
sortie 4 du r6cepteur = gazlspoiler
c) Course du servo inversde?
Corriger sur l'6metteur-61övel
d) Mettre hors fonction l'6metteur-01öve (sauf PROFI 2000).
Alimentation
par I'accu de l'6metteur-moniteur.
e) Connecter le cordon öcolage.
Veiller ä la bonne affectation entre 6löve/moniteur.
I) Retirer l'antenne de l'6metteur-61öve (par des raisons de söcurit6).
D6connexion
du module HF par la prise 6ldve.
3. Pr6parations sur l'6metteur-moniteur
a) Acliver le tonctionnemenl 6colage.
La tonction diagnostique esl mise hors service lors de l'6colage!
Activer la fonction dcolage en appuyant 2 lois sur + et ensuite sur E
Les symboles numeriques sur fond sombre indiquent les voies qui sont
remises ä l'6metteur-6|öve
(table ä droit).
b) Mise en/hors service des tonctions-ölöve
Selectionner
le symbole numerique avec +/-.
Commuter ON/OFF avec R.
c) retourner ä I'indication principale
Appuyez deux fois sur la touche E et ensuite sur la touche R.
4. Commutation 6löve/moniteur
Le commutateur Sl sur l'6metteur-moniteur
prend en charge la commutation
6löve/moniteur.
En retirant le cordon 6colage, ce commutateur
est de nouveau
libre pour la fonction Dual-Rate aileron.
E E t r
rwm
-
T---t
uz EP trDt-ltlf.l
E l E . . .
n0.
Fonction
1
2
3
4
Aileron
Prolondeur
Direction
SDoiler/Gaz
