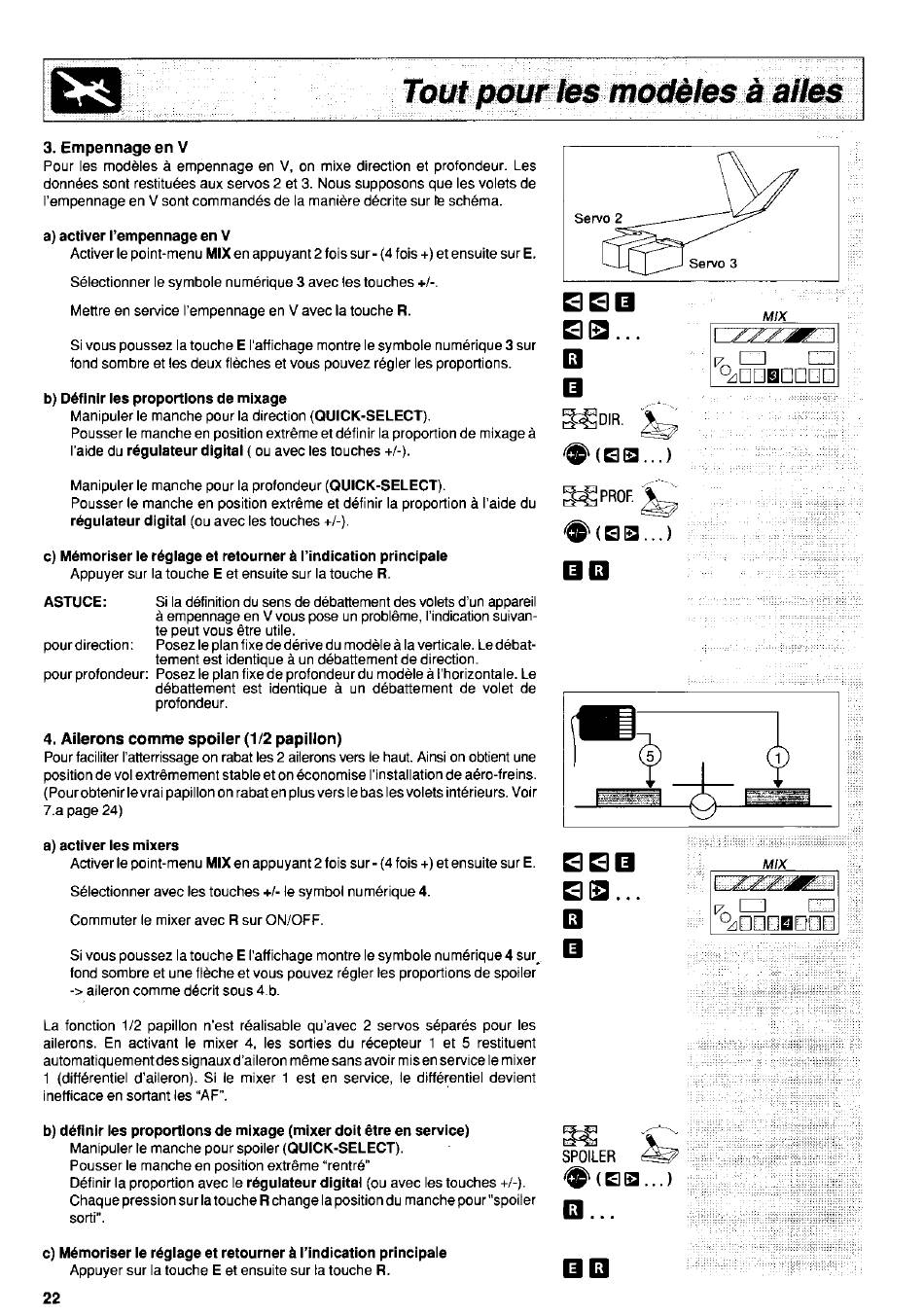

3. Empennage en V
Pour les modöles ä empennage en V, on mixe direction et profondeur. Les
donnees sont restituees aux servos 2 et 3. Nous supposons que les volets de
I'empennage
en V sont commandes de la maniöre d6crite sur le sch6ma.
a) activer l'empennage en V
Activer le point-menu MIX en appuyant 2 tois sur- (4 fois +) et ensuite surE.
S6lectionner
le symbole num6rique 3 avec les touches +/-.
Mettre en service I'empennage en V avec la touche R.
Sivous poussez latouche E l'atfichage montre le symbole num6rique 3 sur
fond sombre et les deux flöches et vous pouvez regler les proportions.
b) Döfinlr les proportlons de mixage
Manipuler le manche pour la direction (QUICK-SELECT).
Pousser le manche en position extröme et ddfinir la proportion de mixage ä
I'aide du rögulateur digital ( ou avec les touches +/-).
Manipuler le manche pour la prolondeur (OUICK-SELECT).
Pousser le manche en position extreme et d6finir la proportion ä I'aide du
rögulateur digital (ou avec les touches +/-).
c) Memoriser le r€glage et retourner ä I'indication principale
Appuyer sur la touche E et ensuite sur la touche R.
ASTUCE:
Si la d6finition du sens de d6battement des volets d'un appareil
ä empennage en V vous pose un problöme, l'indication suivan-
te oeut vous ötre utile.
Dour direction: Posez le Dlan fixe de d6rive du modöle ä la verticale. Le d6bat-
tement est identioue ä un d6battement de direction.
pour prolondeur: Posez le plan lixe de prolondeur du modöle ä l'horizontale.
Le
d6battement est identioue ä un döbattement de volet de
profondeur.
4. Ailerons comme spoiler (1/2 papillon)
Pour facililer I'atterrissage
on rabat les 2 ailerons vers le haut. Ainsi on obtient une
position de vol e)trömement stable et on 6conomise l'installation de a6rojreins.
(Pourobtenir le vrai papillon on rabat en plus vers le bas les volets int6rieurs. Voir
7.a page 24)
a) activer les mixers
Activer le point-menu MIX en appuyant 2lois sur- (4 fois +) et ensuite sur E.
Selectionner avec les touches +/- le symbol num6rique 4.
Commuter le mixer avec R sur ON/OFF.
Si vous poussez la touche E I'affichage montre le symbole numerique 4 sur.
fond sombre et une flöche et vous pouvez rögler les proportions de spoiler
-> aileron comme döcrit sous 4.b.
La fonction 1/2 papillon n'est realisable qu'avec 2 servos separes pour les
ailerons. En aclivant le mixer 4, les sorties du r6cepteur 1 et 5 restituent
automatiquementdes
signaux d'aileron mCme sans avoir mis en service le mixer
1 (diff6rentiel d'aileron). Si le mixer 1 est en service, le differentiel devient
inefficace en sortant les "4F".
b) d6tlnir les proportlons de mixage (mixer doil otre en service)
Manipuler le manche pour spoiler (QUICK-SELECT).
Pousser le manche en position extrCme "rentr6"
Delinir la proportion avec le r6gulateur digital (ou avec les touches +/J.
Chaque pression sur latouche R change la position du manche pour "spoiler
sorti".
c) M6moriser le 169lage et retourner ä I'indication principale
Appuyer sur la touche E et ensuite sur la touche B.
22
