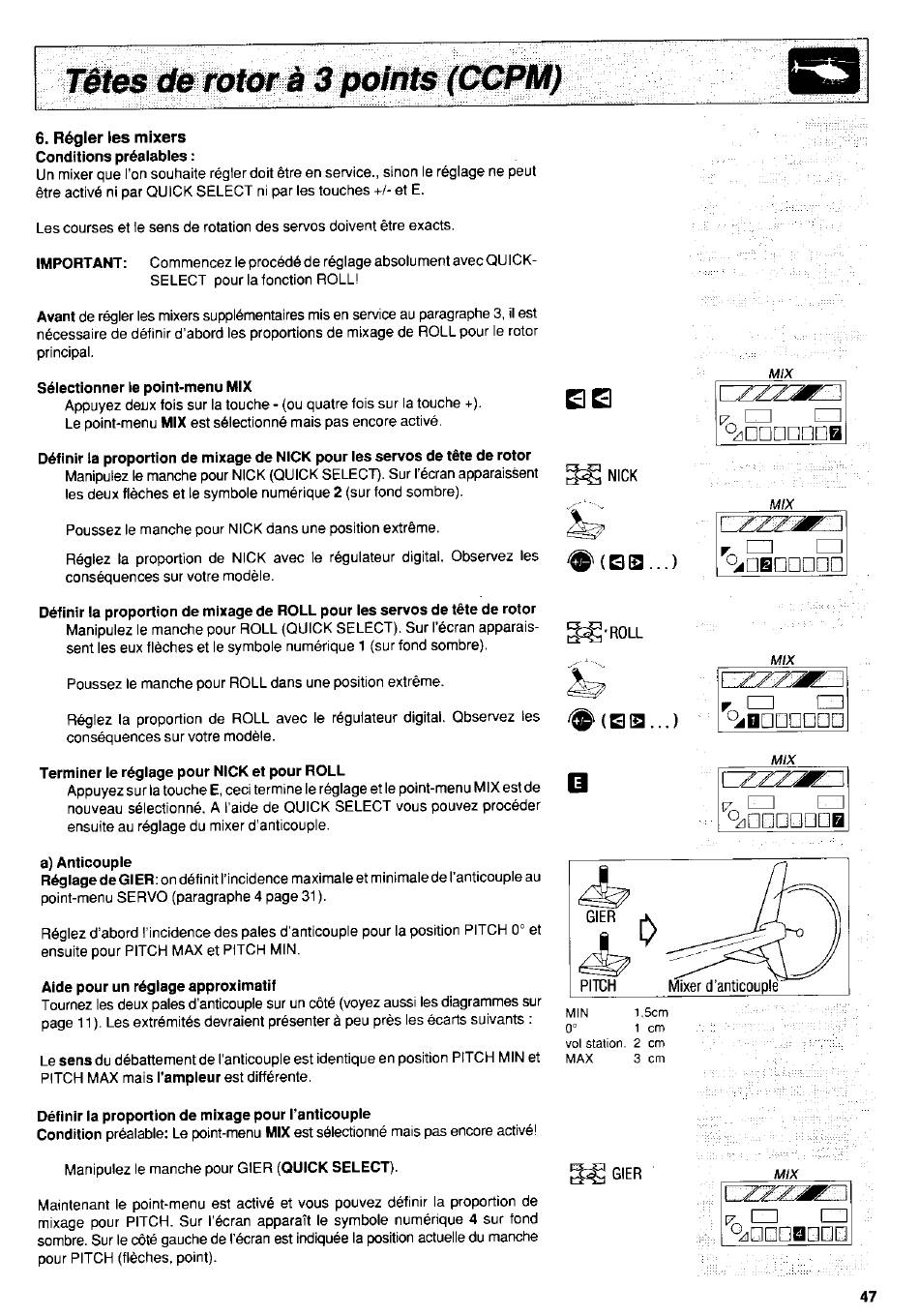

6. R6gler les mixers
Conditions pr6alables :
Un mixer que I'on souhaite 169ler doit Ctre en service., sinon le reglage ne peut
Ctre activÖ ni par QUICK SELECT ni par les touches +/- et E.
Les courses et le sens de rotation des servos doivent etre exacts.
IMPORTANT: Commencez le procede de reglage absolument avec QUICK-
SELECT pour la fonction ROLLI
Avant de r6gler les mixers suppl6mentaires
mis en service au paragraphe 3' il est
necessaire de d6finir d'abord les proportions de mixage de ROLL pour le rotor
orincioal.
S6lectionner le point-menu MIX
Appuyez deux fois sur la touche - (ou quatre tois sur la touche +).
Le point-menu MIX est selectionn6 mais pas encore active.
D6linir la proportion de mixage de NICK pour les servos de tÖte de rotor
Manipulez le manche pour NICK (QUICK SELECT). Sur l'6cran apparaissent
les deux tlöches et le symbole numerique 2 (sur tond sombre).
Poussez le manche pour NICK dans une position extrÖme.
Reglez la proportion de NICK avec le regulateur digital. Observez les
consequences
sur votre moddle.
D6tinir la proportion de mixage de ROLL pour les servos de tÖte de rotor
Manipulez le manche pour RoLL (QUlcK SELECT) Sur l'6cran apparais-
sent les eux flÖches et le symbole numorique 1 (sur tond sombre)
Poussez le manche pour ROLL dans une position extreme.
Reglez la proportion de ROLL avec le r6gulateur digital. Observez les
cons6quences sur votre moddle.
Terminer le r0glage pour NICK et pour ROLL
Appuyez sur la touche E, cecitermine le 169lage et le point-menu MIX est de
nouveau s6lectionn6. A l'aide de QUIcK SELECT vous pouvez proceder
ensuite au reglage du mixer d'anticouple.
a) Anticouple
R6glage de GIER:on detinit I'incidence
maximale et minimale de I'anticouple
au
point-menu SERVO (paragraphe
4 page 31).
Reglez d'abord t'incidence des pales d'anticouple pour la position PITCH 0" et
ensuite oour PITCH MAX et PITCH MlN.
Aide pour un reglage approximatif
Tournez les deux pales d'anticoupie sur un cÖte (voyez aussi les diagrammes sur
page 11). Les extremites devraient presenter ä peu prös les ecarts suivants :
Le sens du debattement
de l'anticouple
est identique en position PITCH MIN et
PITCH MAX mais I'ampleur est differente.
D6llnir la proportion de mixage pour l'anticouPle
Condition prealable: Le point-menu MIX est s6lectionn6 mais pas encore activÖl
Manipulez le manche pour GIER (QUICK SELECT)
lvlaintenant le point-menu est activ6 et vous pouvez d6linir la proportion de
mixage pour PITCH. Sur l'6cran apparait le symbole numerique 4 sur lond
sombre. Sur le cÖt6 gauche de l'6cran est indiqu6e la position actuelle du manche
pour PITCH (fldches, point).
, .aa
:
E - - € . , , ^ , ,
d<f
tur,^
' ( -
&
@ t e u . . . l
F€'RoLL
' a -
tg
@ t e p
E g
. . . )
t\.4tN
1.5cm
0 o
1 c m
vol station. 2 cm
L4AX
3 cm
Mtx
LZZZ'ZZS
v^t-1
f']
uzIülnnnZ
Mtx
vzz2za
7^ l-t
E
u:En!!nlü
Mlx
.ZZZ2Z]
- r - l
uzllnnnnZ
t zzz)
-
l---1
u,rnlnE[[[
B
?zzry:)
7^ r--]|
n
uu lEtr!lnD
t
&
GIER A
l,
& ' 4
PITCH
Mixer d'anticoul
trL-!
a'.n
d<l
trrEn
47
