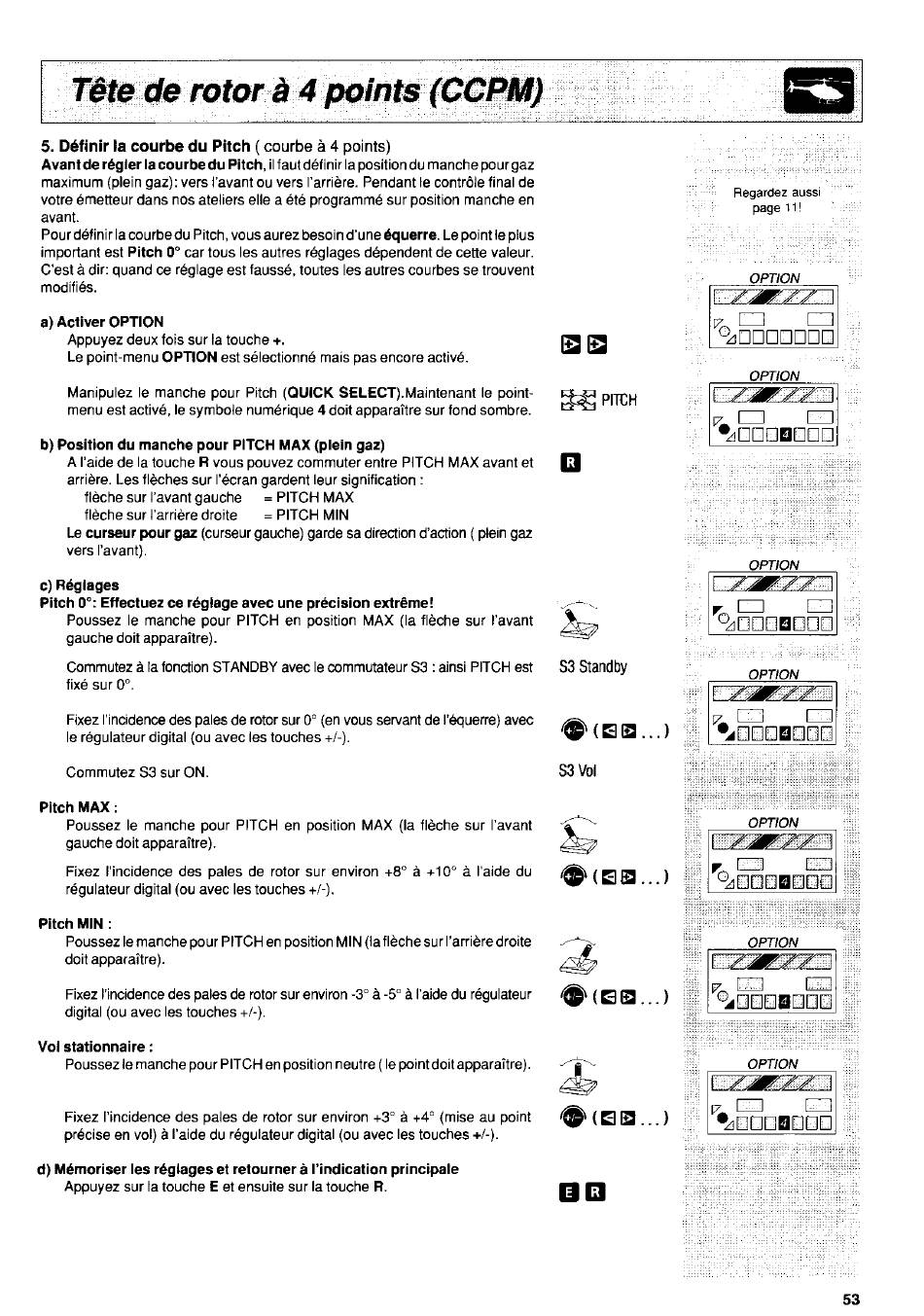

5. D6finir la courbe du Pitch (courbe ä 4 points)
Avantde rögler la courbe du Pitch, ilfaut d6finir la position du manche pourgaz
maximum (plein gaz): vers I'avant ou vers I'arriöre. Pendant le contröle final de
votre 6metteur dans nos ateliers elle a 6te programme sur position manche en
avant.
Pour d6finir la courbe du Pitch, vous aurez besoin d'une öquerre. Le point ie plus
important est Pitch 0' car tous les autres rdglages dependent de cette valeur.
C'est ä dir: quand ce röglage est fauss6, toutes les autres courbes se trouvent
modifi6s.
a) Activer OPTION
Appuyez deux fois sur la touche +.
Le point-menu OPTION est s6lectionn6 mais pas encore active.
Manipulez le manche pour Pitch (OUICK SELECT).Maintenant
le point-
menu est activo, le symbole num6rique 4 doit apparaitre sur fond sombre.
b) Posilion du manche pour PITCH MAx (plein gaz)
A l'aide de la touche R vous pouvez commuter entre PITCH MAX avant et
arriöre. Les tlöches sur l'öcran gardent leur signification :
flöche sur I'avant gauche = PITCH MAX
fldche sur I'arriöre droite
= PITCH MIN
Le curseur pour gaz (curseur gauche) garde sa direction d'action ( plein gaz
vers I'avant).
c) Reglages
Pilch 0': Effectuez ce reglage avec une pr6cision extröme!
Poussez le manche pour PITCH en position N,AX (la tlöche sur l'avant
gauche doil apparaitre).
Commutez ä la fonction STANDBY avec le commutateur 53 : ainsi PITCH est
fix6 sur 0'.
Fixez l'incidence des pales de rotor sur 0' (en vous servant de l'6querre) avec
le 169ulateur digital (ou avec les touches +/-).
Commutez 53 sur ON.
Pitch MAX :
Poussez le manche pour PITCH en position MAX (la fleche sur I'avant
gauche doit apparaitre).
Fixez l'incidence des pales de rotor sur environ +8" ä +10" ä l'aide du
regulateur digital (ou avec les touches +/J.
Pitch MIN :
Poussez le manche pour PITCH en position MIN (la flöche sur I'arriöre droite
doit apparaitre).
Fixez I'incidence des pales de rotor sur environ -3' ä -5" ä I'aide du r6gulateur
digital (ou avec les touches +/-).
Vol stationnaire :
Poussez le manche pour PITCH en position neutre ( le pointdoit apparaitre).
Fixez I'incidence des pales de rotor sur environ +3' ä +4" (mise au point
pröcise en vol) ä I'aide du regulateur digital (ou avec les touches +/-).
d) Mömoriser les röglages el relourner ä I'indication principale
Appuyez sur la touche E et ensuite sur la touche R.
E E
€
elrcn
53 Standby
( 8 8 . . . )
53 Vol
' a -
&
wm3
'zffioroffi
{-
&
@ t e s . . . t
J
&
@ t e a . . . r
J-
&
@ t e u . . . l
czzzz)
-
l
)
%rrrrrnn
r,zrzzzS
v l l
E
''zUltiE!tll-l
t z%zzz
z^lt-]
f:f
"ztll-ll-l4lllll-l
r.:v7-lvva
r z l l
E
''u
l-ltltl4tltltl
r:.,v26ry7
7^ r:.1
r:.:.1
"zBil[4trDil
E E
