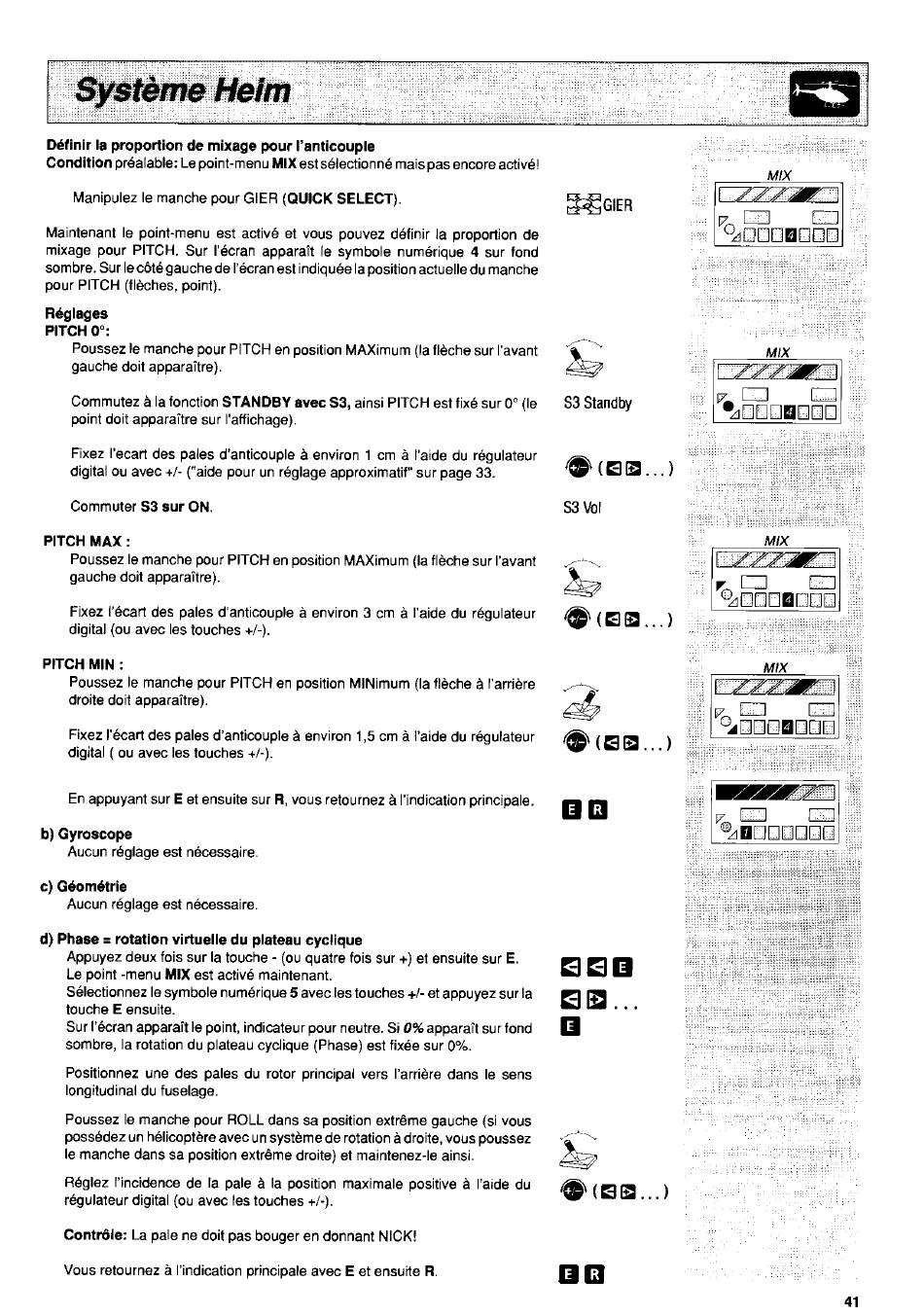

Döfinir la proportion de mixage pour l'anticouple
Condition pr6alable: Le point-menu MIX est s6lectionn6 mais pas encore active I
Manipulez le manche pour GIEB (OUICK SELECT).
Maintenant le point-menu est activ6 et vous pouvez d6finir la proportion de
mixage pour PITCH. Sur l'6cran apparait le symbole numdrique 4 sur tond
sombre. Sur lecöt6gauche de l'6cran est indiqu6e la position actuelledu manche
pour PITCH (lläches, point).
Röglages
PITCH O":
Poussez le manche pour PITCH en position MAXimum (la llöche sur I'avant
gauche doit apparaitre).
Commulez ä la fonction STANDBY avec 53, ainsi PTTCH est tix6 sur O" (te
point doit apparaitre sur l'atfichage).
Fixez l'ecart des pales d'anticouple ä environ 1 cm ä I'aide du regulateur
digital ou avec +/- ("aide pour un r6glage approximatif" sur page 33.
Commuter 53 sur ON.
PITCH MAX :
Poussez le manche pour PITCH en position MAXimum (la flöche sur I avanr
gauche doit apparaitre).
Fixez l'6cart des pales d'anticouple ä environ 3 cm ä I'aide du r6gulateur
digital (ou avec les touches +/-).
PITCH MIN :
Poussez le manche pour PITCH en position MlNimum (la tlöche ä I'arriöre
droite doit apparaitre).
Fixez l'6cart des pales d'anticouple
ä environ 1,5 cm ä I'aide du 169ulateur
digltal ( ou avec les touches +/-)
En appuyant sur E et ensuite sur R, vous retournez ä I'indication
principale.
b) Gyroscope
Aucun r6glage est n6cessaire.
c) Göom6trie
Aucun 169lage est necessaire.
d) Phase = rotation virtuelle du plateau cyclique
Appuyez deux fois sur la touche - (ou quatre fois sur +) et ensuite sur E.
Le point -menu MIX est activ6 maintenant.
S6lectionnez le symbole numerique 5 avec les touches +^ et appuyez sur la
touche E ensuite.
Sur l'6cran apparait le point, indicateur pour neutre. Si 0% apparait sur tond
sombre, la rotation du plateau cyclique (Phase) est fix6e sur 0%.
Positionnez une des pales du rotor principal vers I'arriöre dans le sens
longitudinal
du fuselage.
Poussez le manche pour ROLL dans sa position extrome gauche (si vous
possedez un h6licoplöre avec un systdme de rotation ä droite, vous poussez
le manche dans sa position exträme droite) et maintenez-le ainsi.
R6glez I'incidence de la pale ä la position maximale positive ä I'aide du
169ulateur digital (ou avec les touches r/-).
Contröle: La pale ne doit pas bouger en donnant NICK!
Vous retournez ä l'indication principale avec E et ensuite B.
