b) Remova os pinos e porcas que prendem os eixos laterais (12).
c)

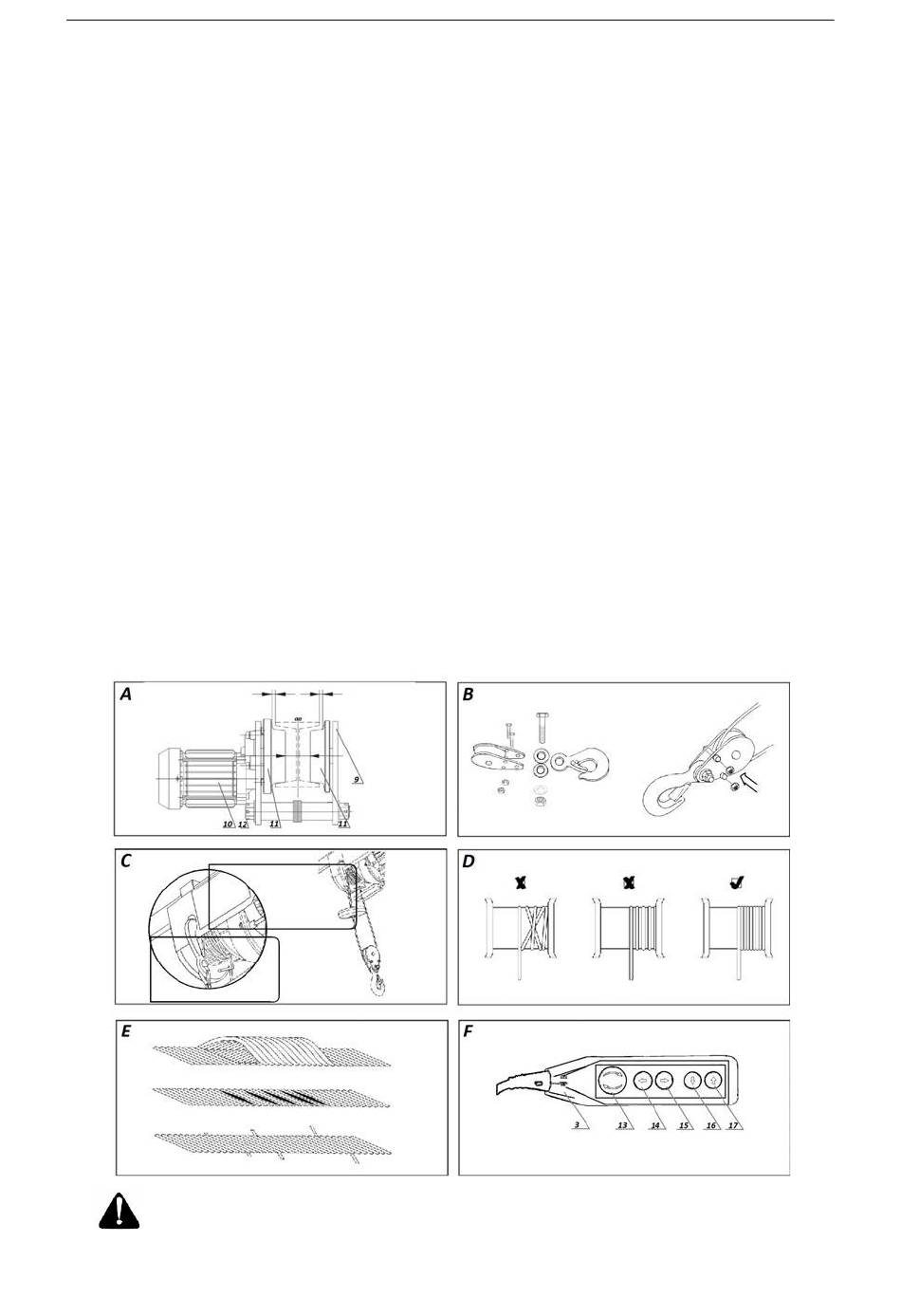

Coloque as placas laterais do guindaste (9) uniformemente de acordo com a largura do trilho
(aa) no qual a máquina será instalada (A).
d) Preencha os espaços livres nos eixos (12) com espaçadores para garantir uma estabilização
adequada.
e) Encaixe e aperte as porcas de fixação dos eixos (12). Prenda com um contrapino na
extremidade.
f)
Após a instalação, certifique-se de que as rodas de alimentação (11) se encaixem corretamente
no trilho, rolem livremente e que as placas laterais (9) estejam espaçadas de maneira paralela.
OBSERVAÇÃO: Após instalar a unidade, verifique seu funcionamento correto suspendendo uma
carga leve e rolando a unidade várias vezes ao longo do trilho antes de usá-la pela primeira vez na
carga real.
MONTAGEM DE BLOCOS
O dispositivo é equipado com um acessório adicional, que é um bloco. O uso do bloco permite
levantar uma carga duas vezes maior. Para montar o bloco no cabo:
a) Desaparafuse e remova os fixadores do bloco (B).
b) Passe o cabo de transporte com o gancho (B) através da polia da correia.
c)
Fixe todas as peças do bloco (B).
d) Verifique a montagem correta e aperte todas as peças soltas.
e) Fixe o gancho (5) do cabo de transporte no suporte dedicado localizado na parte inferior do
guincho (C).
ATENÇÃO! Todo o trabalho de instalação deve ser realizado com o dispositivo desconectado da
PT
