Para reemplazar el conjunto de
cuchilla

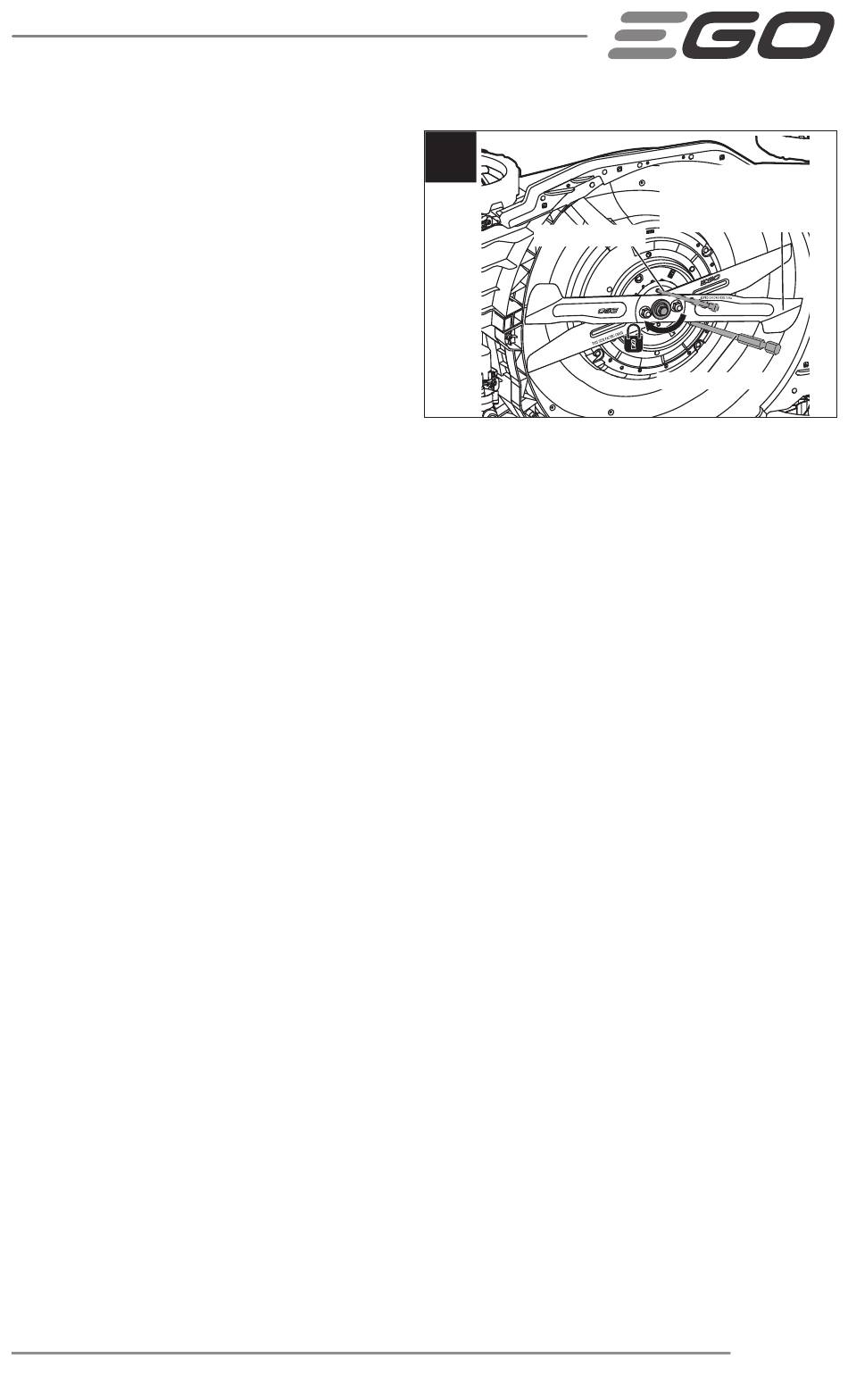

En la Fig. 18c se muestra el conjunto de
cuchilla embolsadora de alta elevación
(no incluido).
AVISO:
Para reinstalar o reemplazar
el conjunto de cuchilla, asegúrese de
reinstalar las piezas en el orden exacto en
que se retiraron.
7. Posicione el conjunto de cuchilla sobre la brida interna del ventilador con la
superficie de la cuchilla inferior marcada con las palabras "THIS SIDE FACING
GRASS" (ESTE LADO ORIENTADO HACIA EL PASTO) orientadas hacia fuera.
8. Alinee la arandela plana con el eje del motor y móntela en su lugar.
9. Coloque la arandela de resorte cónica en el perno del eje con la superficie
convexa hacia abajo, monte el perno del eje en el eje y apriete el perno con los
dedos en el sentido de las agujas del reloj (Fig. 18b).
10. Inserte la varilla metálica (estabilizador 1) como ayuda, de la manera que se
muestra en la Fig. 18c.
11. Utilice la llave de torsión de 9/16 de pulgada (14 mm) para apretar el perno
del eje EN EL SENTIDO DE LAS AGUJAS DEL RELOJ. La fuerza de torsión
recomendada para el perno del conjunto de cuchilla es de 36-43 pies-lb
(50-60 Nm).
AVISO:
Si el perno del eje rota con el eje del motor al apretar dicho perno, coloque
otra varilla metálica pequeña para que actúe como estabilizador 2.
CORTADORA DE CÉSPED DE 22 PULGADAS INALÁMBRICA DE ION LITIO DE 56 V — LM2230SP/LM2230SP-FC
18c
Estabilizador 2
Conjunto de cuchilla
embolsadora de alta
elevación
Estabilizador 1
167
