SmartHandle AX Advanced
(Manuel)
Zone
S
S
M
M
L
L
X

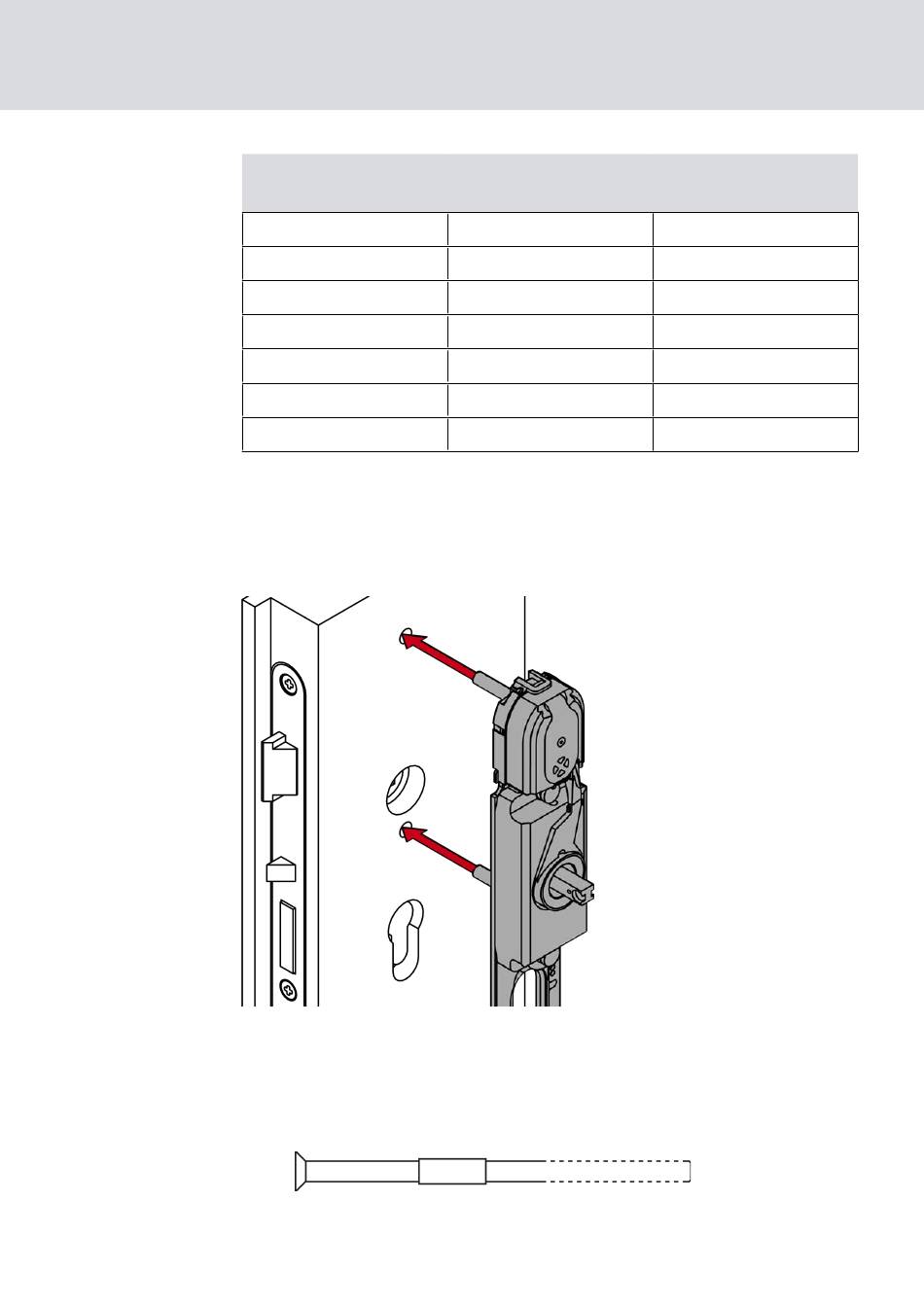

10. Déterminez les vis nécessaires sur la base de l'épaisseur de porte mesu-
rée.
11. Insérez le support de module avec la plaque de fixation côté extérieur
de la porte.
12. Pour la plaque courte : Insérez le disque de réception dans la grande
plaque de fixation.
13. Pour X : Insérez les vis à travers la grande plaque de fixation et vissez-les
avec le manchon fileté et la tige filetée.
M5 X
Épaisseur de porte
(mm)
39 - <51
51 - 61
59 - <70
70 - 81
79 - <90
90 - 101
99 - 174
6. Montage
82 / 453
Fixation par vis
M5×35
M5×45
M5×50
M5×60
M5×70
M5×80
M5 X
