SmartHandle AX Advanced
(Manuel)
Épaisseur de
Zone
porte (mm)
S 39 - <43
S 43 - <45
S 45 - <47
S 47 - <52
S 52 - <55
M 54 - <58
M 58 - <63
M 63 - <65
M 65 - <67
M 67 - <72
M 72 - <75
L 74 - <78
L 78 - <83
L 83 - <85
L 85 - <87
L 87 - <92
L 92 - <95

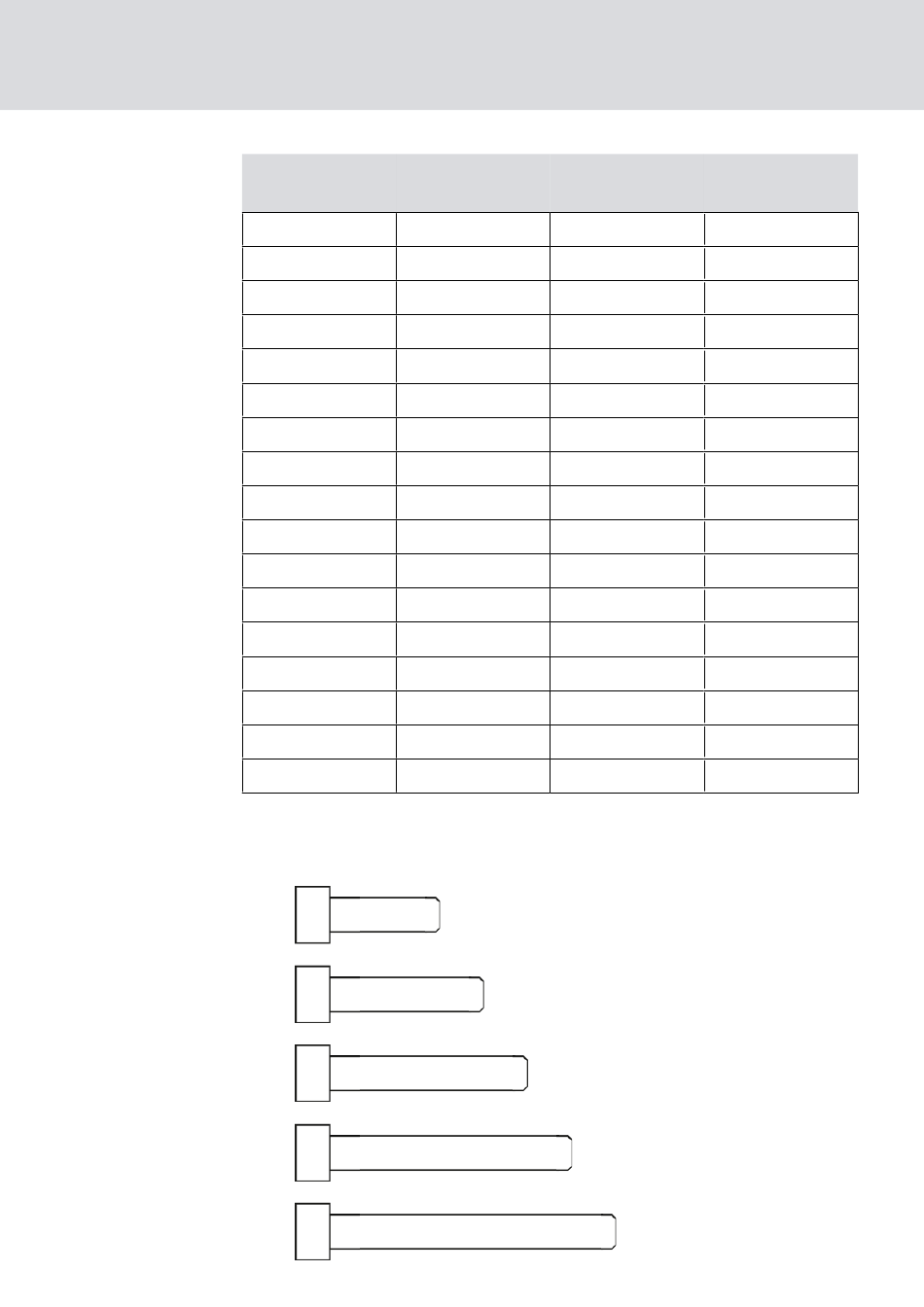

7. Déterminez les vis nécessaires sur la base de l'épaisseur de porte mesu-
rée.
M8×25
M8×35
M8×45
M8×55
M8×65
Vis (M8) Vis (M6)
25 50
25 55
35 55
35 60
35 65
45 65
45 70
45 75
55 75
55 80
55 85
65 85
65 90
65 95
75 95
75 100
75 105
6. Montage
