SmartHandle AX Advanced
(Manuel)
Épaisseur de
Zone
porte (mm)
S
39 - <41
S
39 - <41
S
41 - <46
S
41 - <46
S
46 - <50
S
50 - 55
M
54 - <56
M
54 - <56
M
56 - <61
M
56 - <61
M
61 - <66
M
61 - <66
M
66 - <71
M
71 - 75
L
74 - <76
L
74 - <76
L
76 - <81
L
76 - <81
L
81 - <86
L
81 - <86
L
86 - <91
L
91 - 95

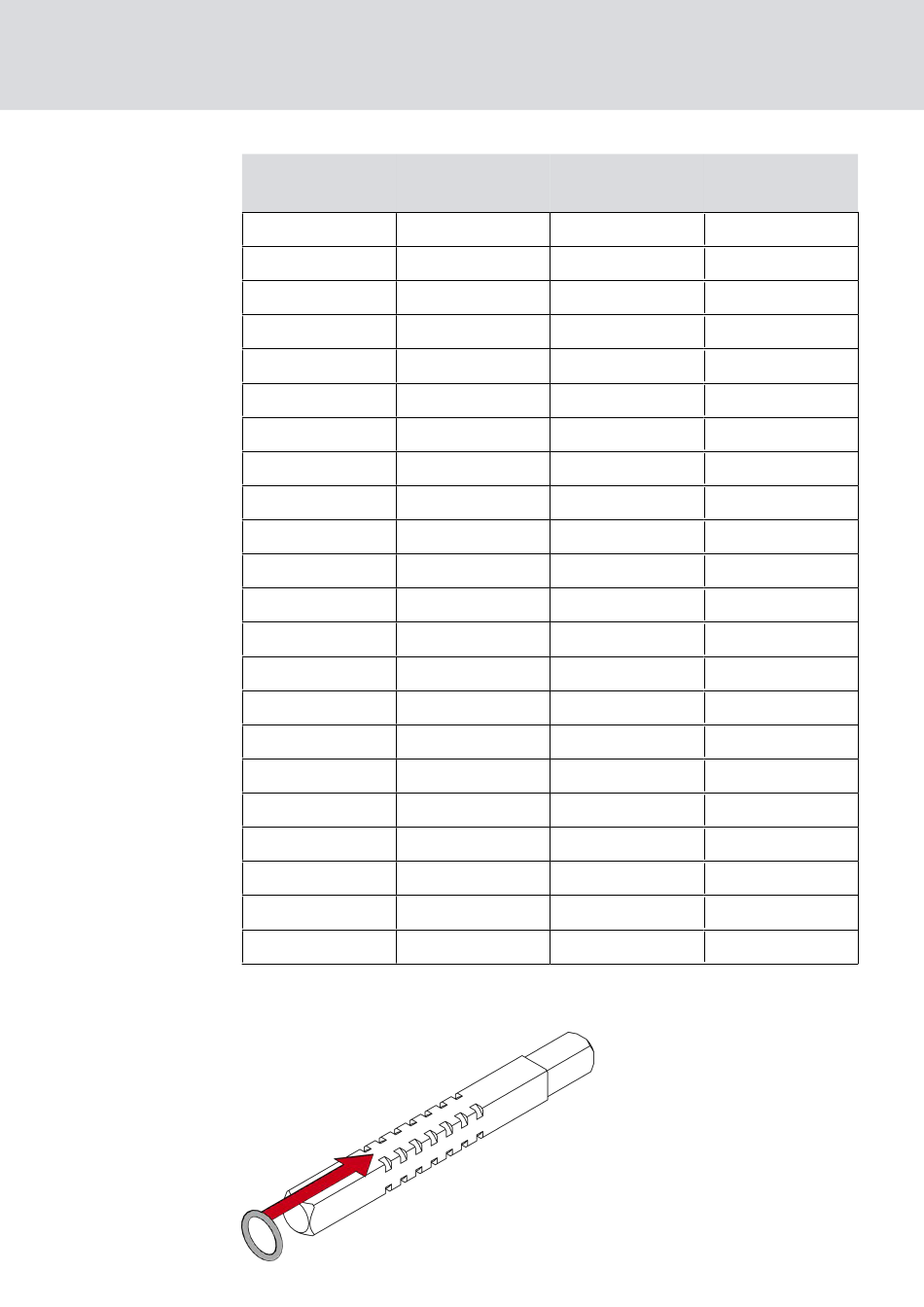

14. Poussez le joint torique sur la rainure calculée.
Longueur du car-
Position de la
ré (mm)
bague
104
2
114
4
104
1
114
3
114
2
114
1
124
3
134
5
124
2
134
4
124
1
134
3
134
2
134
1
144
3
154
5
144
2
154
4
144
1
154
3
154
2
154
1
6. Montage
