SmartHandle AX Advanced
(Manuel)
6.9.4 Pour épaisseur de porte X : préparer les tiges filetées et le carré
ü
Pied à coulisse disponible.
ü
Scie disponible.
Tournevis PH2 disponible.
ü

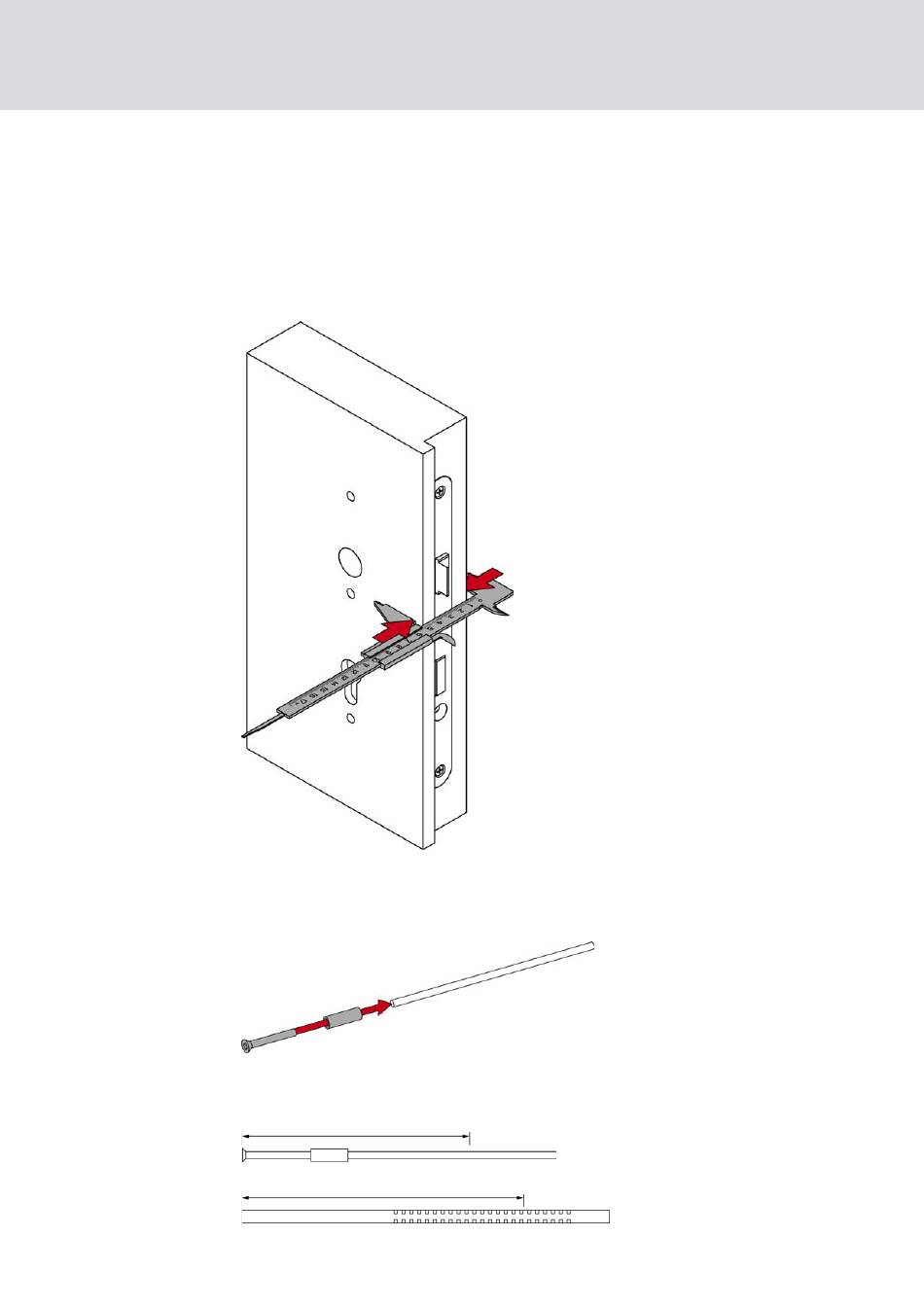

1. Mesurez l'épaisseur de porte.
2. Pour une épaisseur de porte X : Assemblez les vis de 50 mm, les man-
chons filetés et les tiges filetées.
3. Pour X : Repérez les points de sciage sur les tiges filetées et sur le carré.
Épaisseur de la porte - 10 mm (±2 mm)
Epaisseur de porte + 63 mm (±2 mm)
6. Montage
304 / 453
