SmartHandle AX Advanced
(Manuel)
*PS* (avec plaque)
BKS (Barre anti-
Épaisseur de
panique)
porte – 27,8 ± 1,5
Épaisseur de
BKS (barre de
porte – 36,8 ±
pression)
2,5 mm
Épaisseur de
Carré CISA 8 mm
porte – 27,3 ±
0,5 mm
Épaisseur de
Carré CISA 9 mm
porte – 19,3 ±
0,5 mm

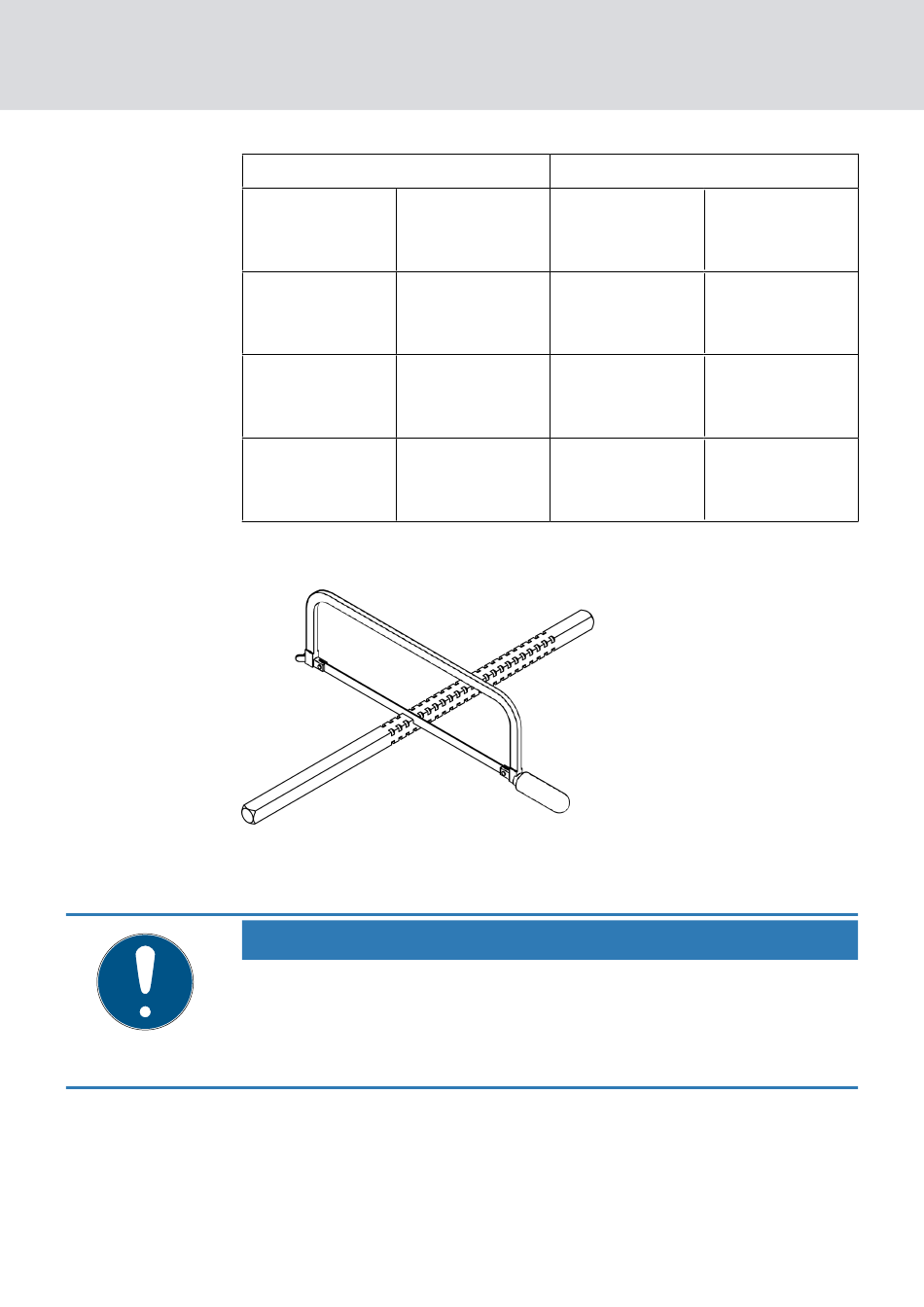

3. Au moyen d'une scie adaptée, raccourcissez le carré.
4. Procurez-vous les vis non fournies auprès du fabricant de votre barre
anti-panique.
NOTE
Indications du fabricant de la barre anti-panique
Le fabricant de la barre anti-panique peut imposer d'autres exigences aux
vis, notamment en ce qui concerne la résistance et la longueur.
Respectez la documentation du fabricant de la barre anti-panique.
*PO* (avec rosace ovale)
Épaisseur de
BKS (Barre anti-
porte + 27,8 ±
panique)
1,5 mm
Épaisseur de
BKS (barre de
porte + 36,8 ±
pression)
2,5 mm
Épaisseur de
Carré CISA 8 mm
porte + 37,3 ±
0,5 mm
Épaisseur de
Carré CISA 9 mm
porte + 27,3 ±
0,5 mm
6. Montage
236 / 453
