SmartHandle AX Advanced
(Manuel)
6.6.5 Monter la garniture
ü
Porte prépercée.
ü
Tournevis PH2 disponible.
Tournevis TX15 disponible.
ü
Tournevis hexagonal SW6 disponible.
ü
ü
Tournevis hexagonal SW5 disponible.
Pied à coulisse disponible.
ü

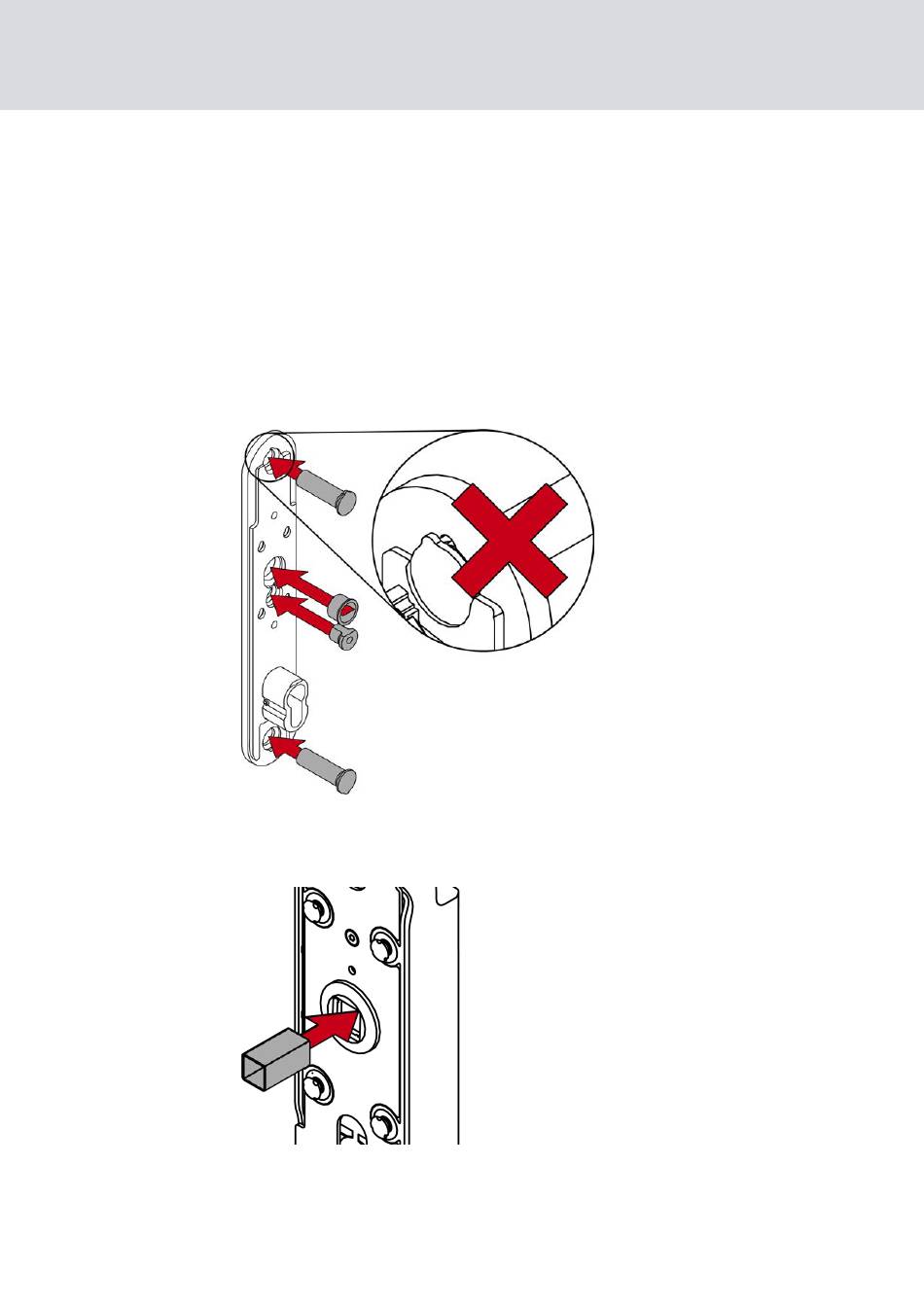

1. Insérez le tube de protection carré et les écrous à douille dans la plaque
de fixation (écrou à douille court au milieu).
2. Pour un carré de 7 mm : Placez le dispositif d'adaptation dans le loge-
ment carré du support de module.
6. Montage
199 / 453
