SmartHandle AX Advanced
(Manuel)

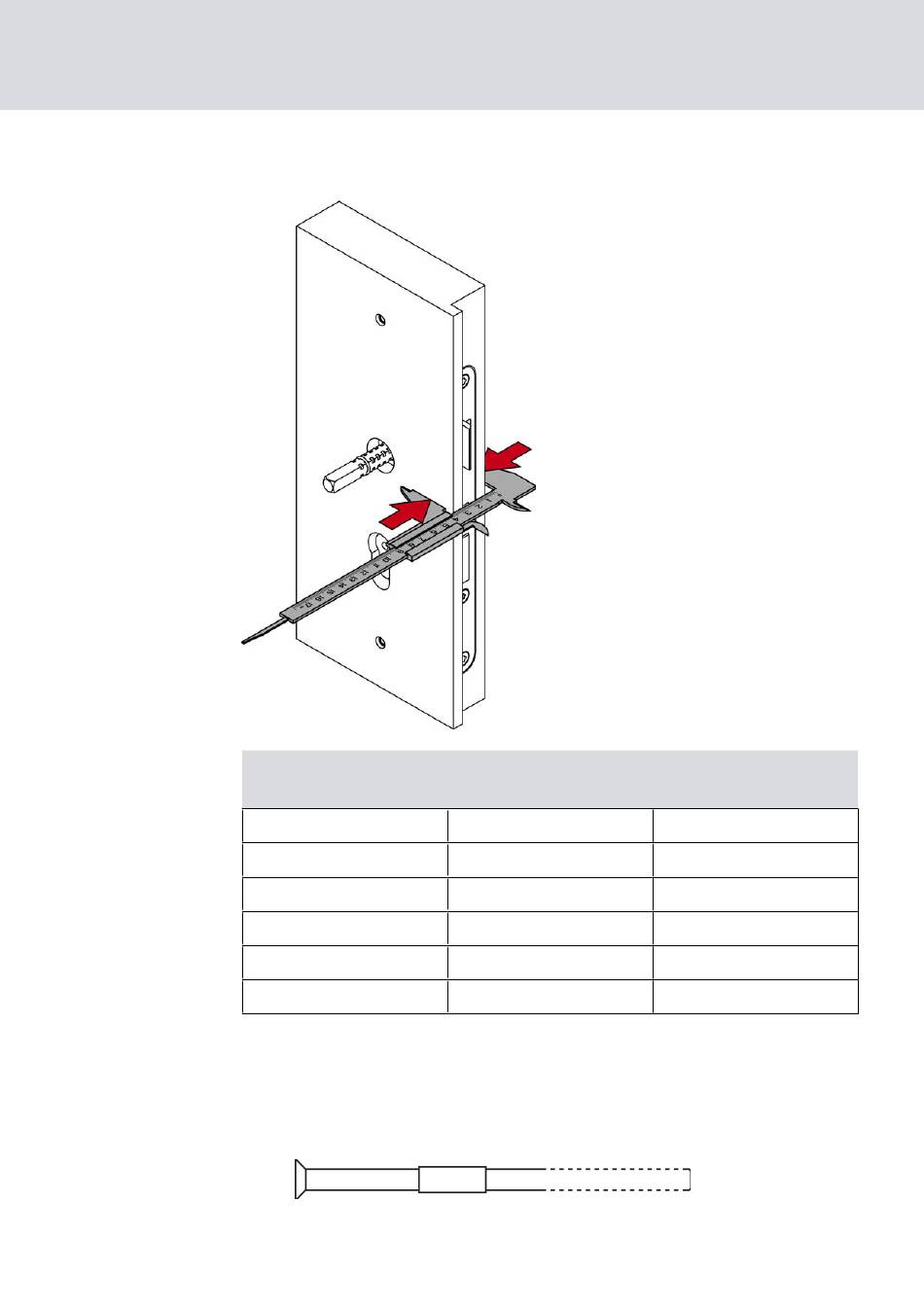

21. Mesurez l'épaisseur de porte.
Zone
S
M
M
L
L
X
22. Déterminez les vis nécessaires sur la base de l'épaisseur de porte mesu-
rée.
23. Pour X : insérez les vis à travers la plaque de fixation côté intérieur et vis-
sez-les avec le manchon fileté et la tige filetée.
M5 X
Épaisseur de porte
(mm)
38 - 53
51 - 63
62 - 73
71 - 83
82 - 93
91 - 176
6. Montage
352 / 453
Fixation par vis
M5×35
M5×40
M5×50
M5×60
M5×70
M5 X
