SmartHandle AX Advanced
(Manuel)

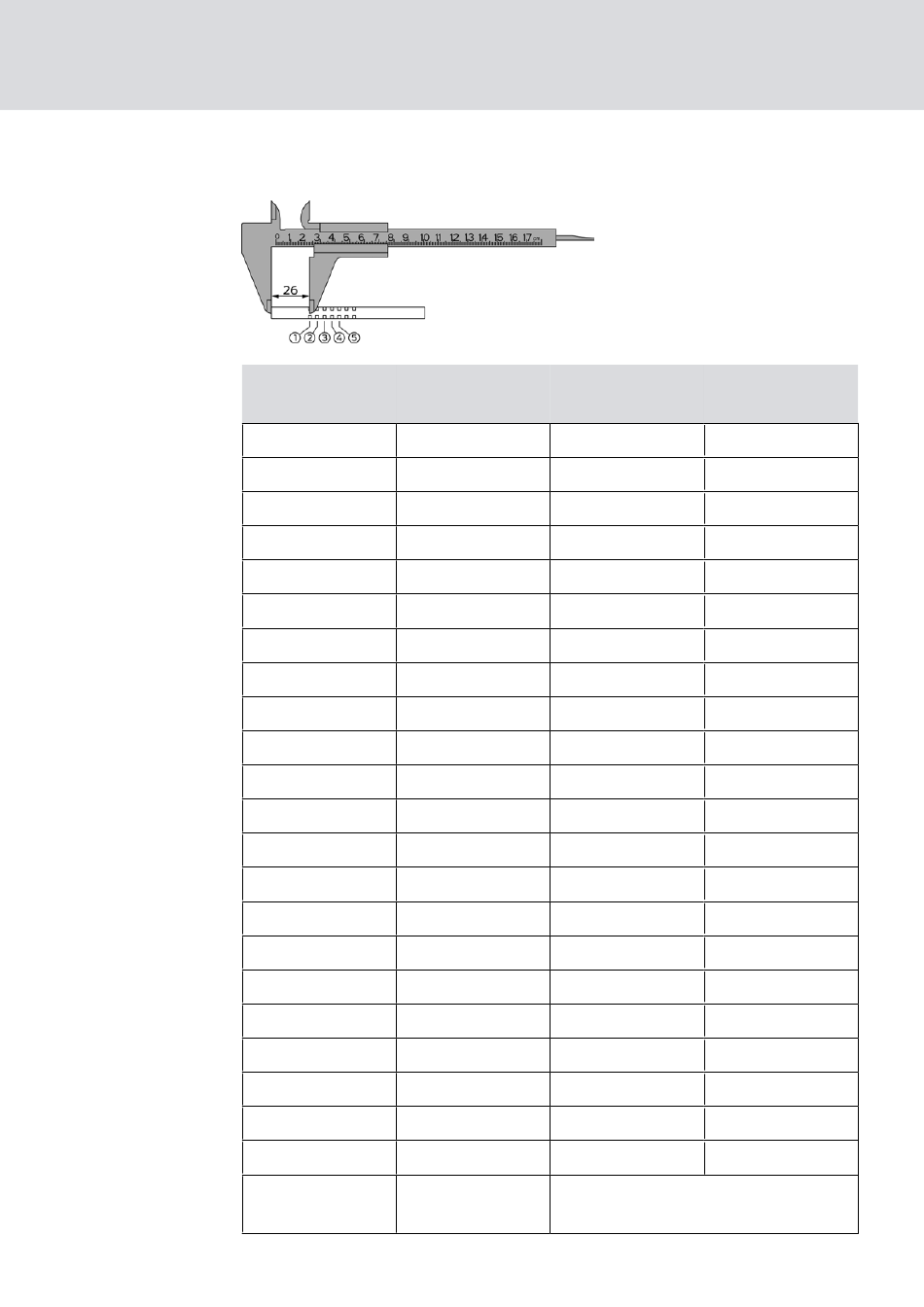

18. Déterminez la position du joint torique sur la base du tableau.
Épaisseur de
Zone
porte (mm)
S 38 - <41
S 38 - <41
S 41 - <46
S 41 - <46
S 46 - <51
S 51 - 53
M 51 - <56
M 51 - <56
M 56 - <61
M 56 - <61
M 61 - <66
M 61 - <66
M 66 - <71
M 71 - 73
L 71 - <76
L 71 - <76
L 76 - <81
L 76 - <81
L 81 - <86
L 81 - <86
L 86 - <91
L 91 - 93
XL 91 - 176
Longueur du car- Position de la
ré (mm) bague
94 2
104 4
94 1
104 3
104 2
104 1
114 3
124 5
114 2
124 4
114 1
124 3
124 2
124 1
134 3
144 5
134 2
144 4
134 1
144 3
144 2
144 1
Le joint torique se situe à 30-35 mm
de l'extrémité sciée du carré.
6. Montage
