6.4.5 Pour une épaisseur de porte X : Préparer le carré et les tiges filetées
ü
Pied à coulisse disponible.
ü
Scie disponible.
Tournevis PH2 disponible.
ü

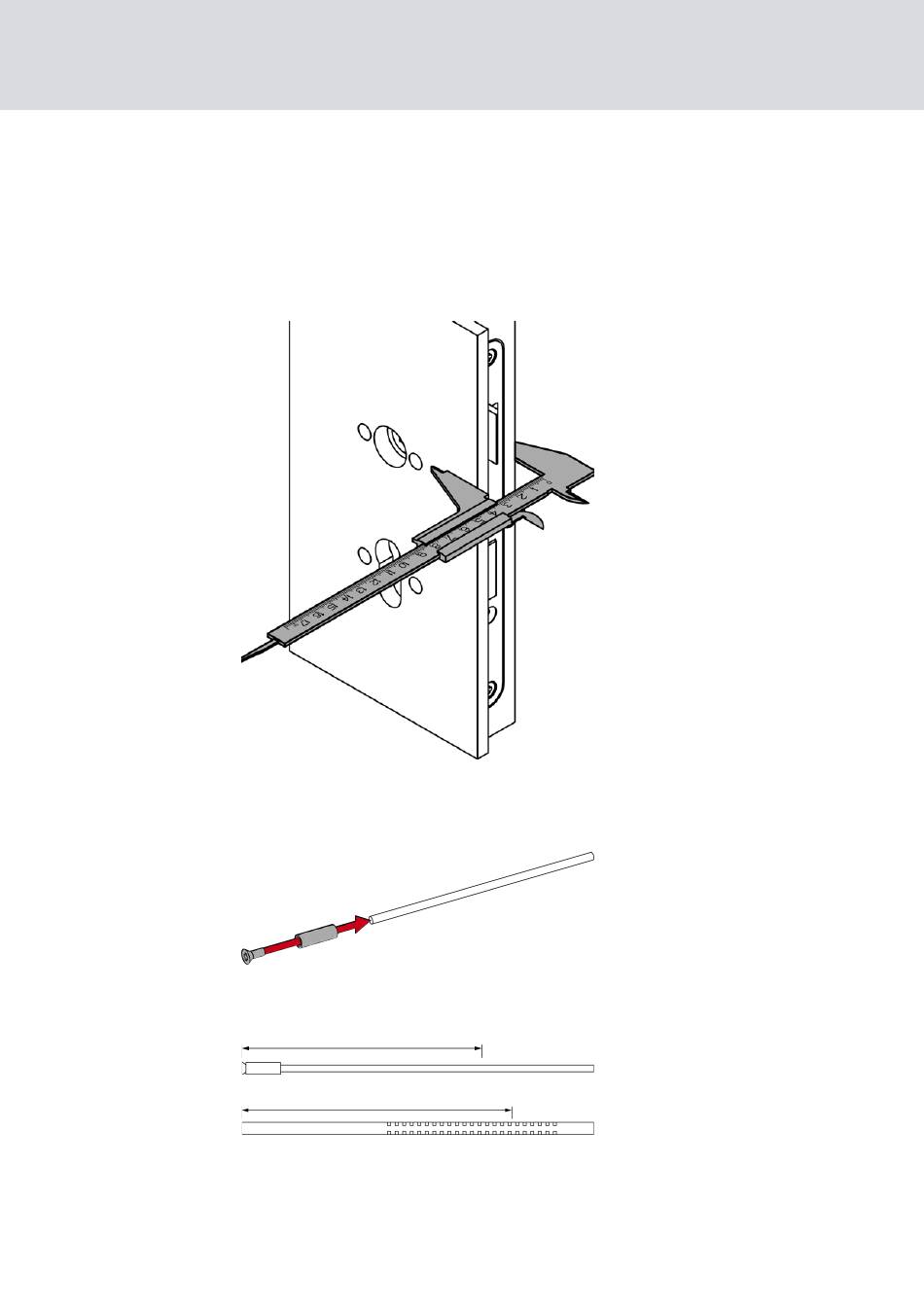

1. Mesurez l'épaisseur de porte.
2. Pour une épaisseur de porte X : Assemblez les vis de 10 mm, les man-
chons filetés et les tiges filetées.
3. Pour X : Repérez les points de sciage sur les tiges filetées et sur le carré.
Épaisseur de la porte - 5 mm (±2 mm)
Épaisseur de la porte + 47 mm (±2 mm)
6. Montage
130 / 453
