Affectation des octets

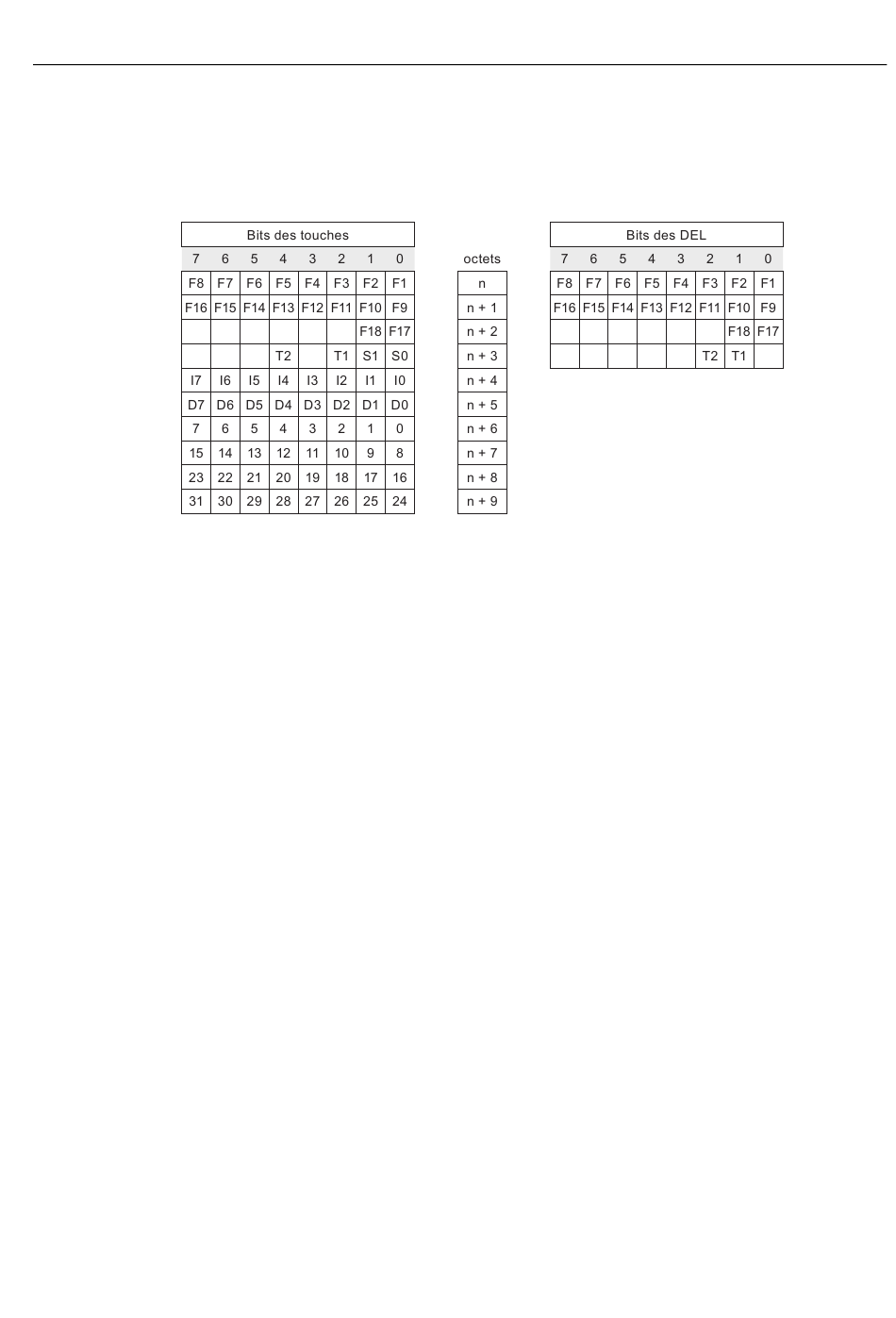

La figure suivante montre l'affectation des touches (entrées) et des DEL (sorties) aux octets
dans la mémoire image du processus de l'automate.
F
S
T1
T2
I
D
Les octets "n+6" à "n+9" contiennent les bits de touches directes pour écran tactile.
Pour plus d'informations, référez-vous à la documentation de votre installation.
Mobile Panel 277 IWLAN V2
Instructions de service, 01/2011, A5E02480245-02
Bit pour touche de fonction
Bit pour commutateur à clé
Bit pour bouton-poussoir lumineux gauche
Bit pour bouton-poussoir lumineux droit
Bit pour impulsions du bouton de manœuvre, marche avant
Bit pour impulsions du bouton de manœuvre, marche arrière
Eléments de commande et affichages
5.4 Eléments de commande
89
