Spécifications techniques
11.4 Caractéristiques d'émission du système de transpondeur
Portée de l'émetteur en fonction de l'angle
La figure suivante montre le système de coordonnées créé sur le pupitre opérateur.

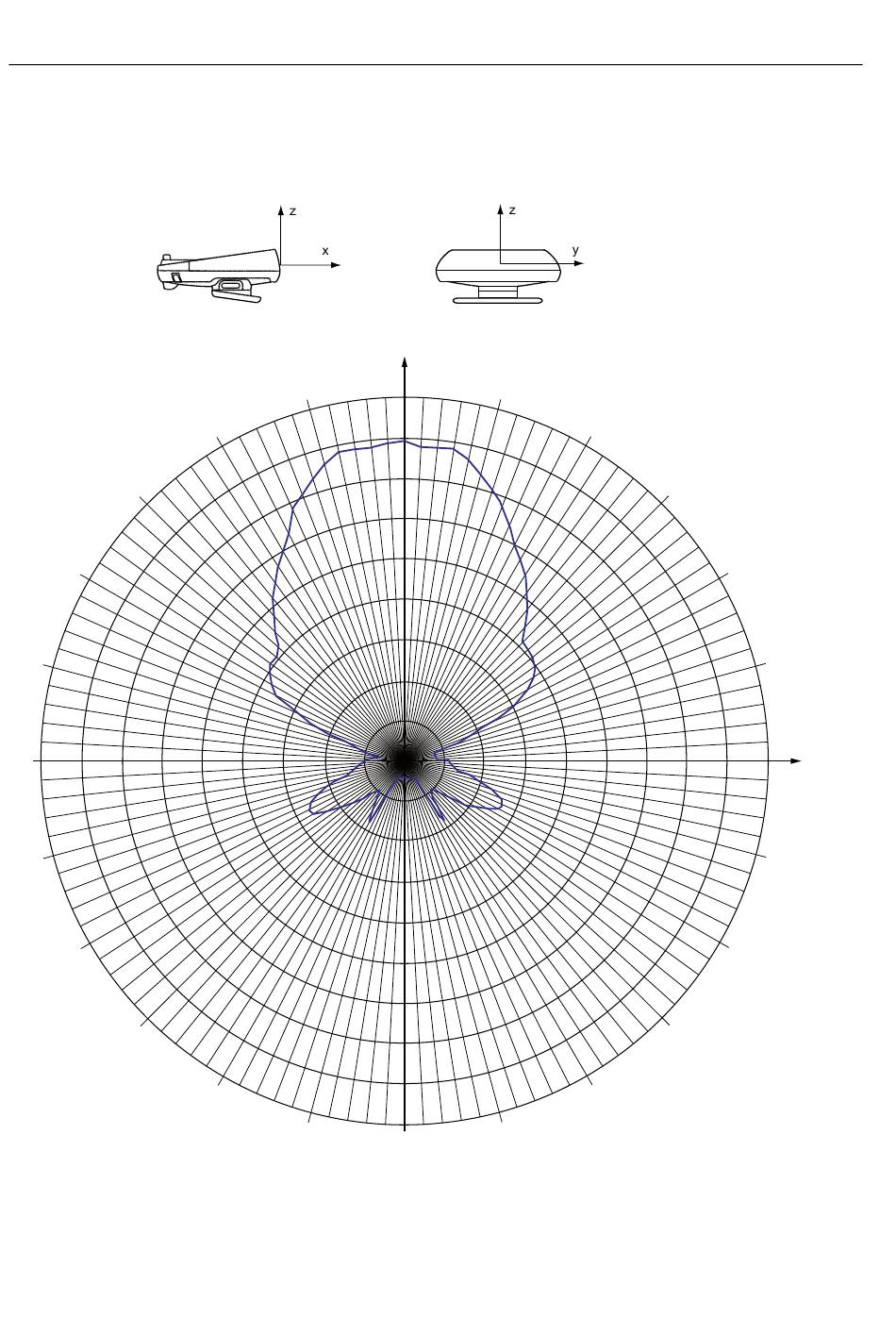

La figure suivante montre la portée de l'émetteur en fonction de l'angle.
°
