9.13

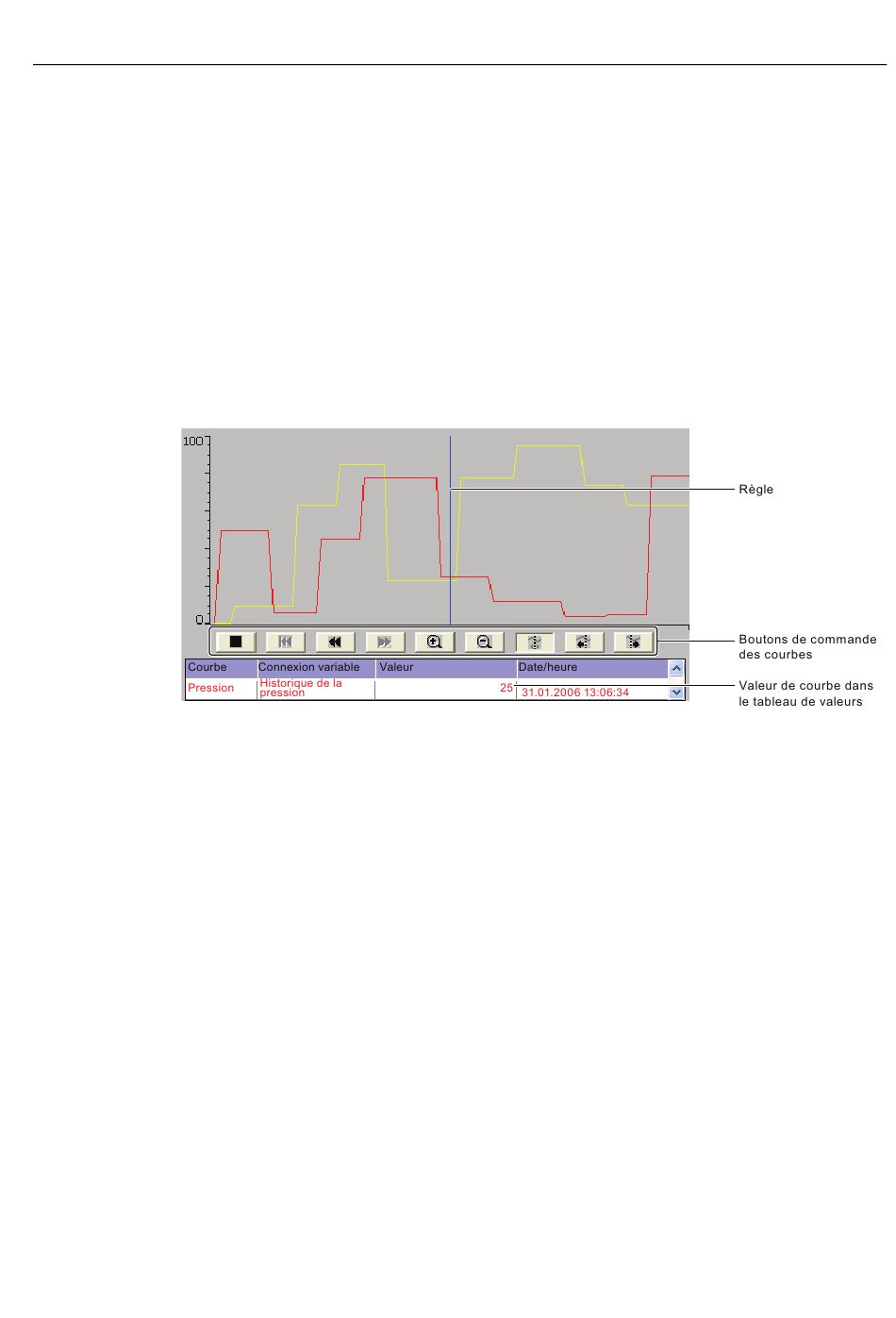

Commande de l'afficheur de courbes
Une courbe représente de manière continue toutes les données actuelles du processus à
partir d'une archive. La représentation et la commande de l'afficheur de courbes dépend de
la configuration. Peuvent être configurés les éléments suivants :
● L'apparence de l'afficheur de courbes, des axes, des plages de valeurs ainsi que de leur
● Possibilités de commande de l'afficheur de courbes
● Limites des valeurs de l'afficheur de courbes
● Affichage d'un dépassement des limites par un changement de couleur
Dans un afficheur de courbes, plusieurs courbes peuvent également être représentées.
Vous pouvez lire les valeurs de la courbe correspondantes dans le tableau de valeurs.
● Quand la règle est affichée
● Quand la règle est masquée
Commande de boutons
Les éléments suivants de l'afficheur de courbes peuvent être utilisés :
● Intervalle de temps – agrandir ou réduire
● Plage d'affichage – passer à la page suivante ou revenir à la page précédente
● Enregistrement de la courbe – arrêter ou reprendre
● Règle – déplacer
● Règle – afficher ou masquer.
Mobile Panel 277 IWLAN V2
Instructions de service, 01/2011, A5E02480245-02
légende.
La valeur de la courbe indique dans le tableau de valeurs la position de la règle.
Les valeurs de courbe les plus récentes sont affichées dans le tableau de valeurs.
Commande d'un projet
9.13 Commande de l'afficheur de courbes
217
